商品情報

外形図

単位：mm

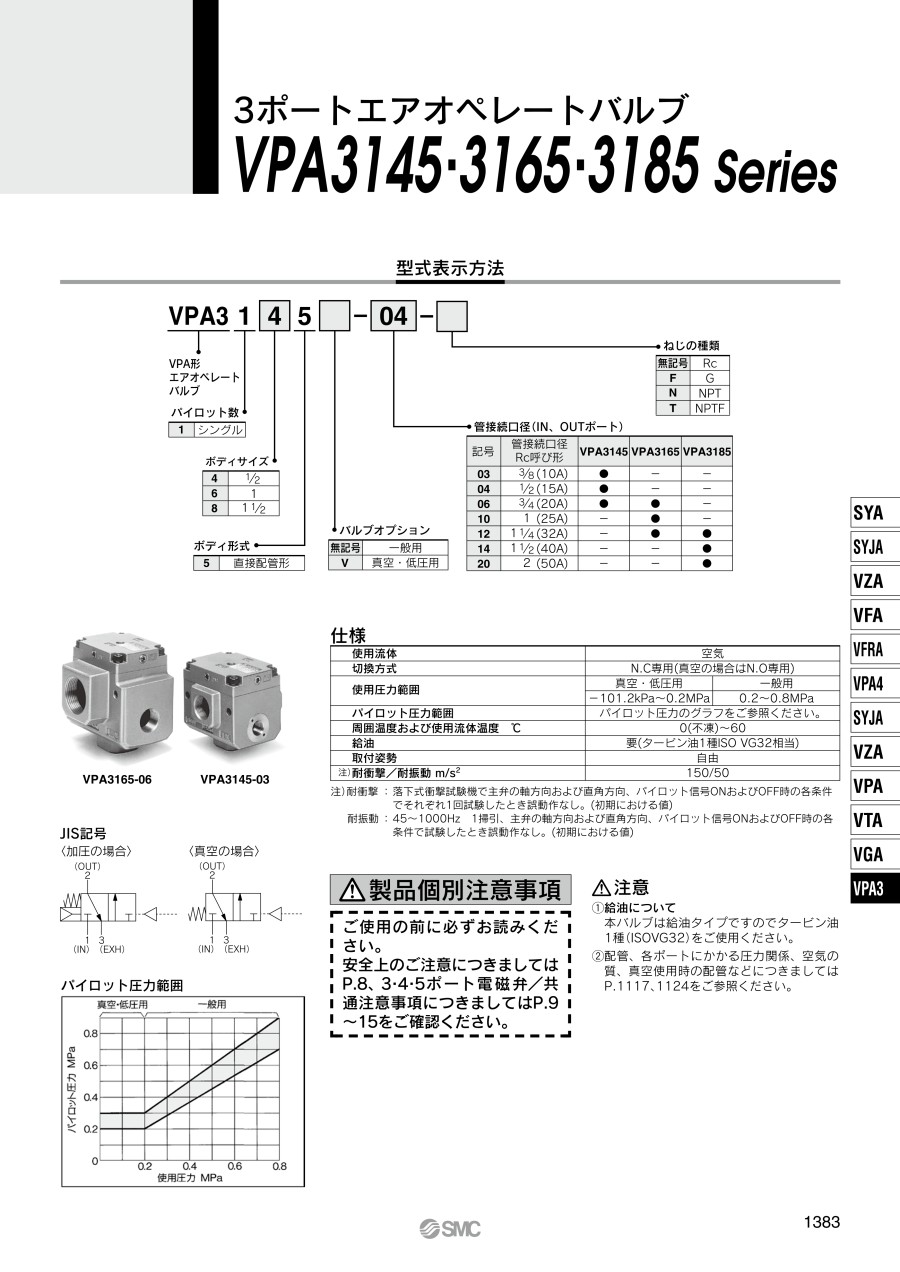

製品仕様

VPA3165-06

VPA3145-03

JIS記号（加圧の場合）

JIS記号（真空の場合）

パイロット圧力範囲

使用流体	空気
切換方式	N.C専用（真空の場合はN.O専用）
使用圧力範囲	真空・低圧用	一般用
使用圧力範囲	-101.2kPa～+0.2MPa	+0.2～+0.8MPa
パイロット圧力範囲	パイロット圧力のグラフをご参照ください。
周囲温度および使用流体温度 ℃	0（不凍）～+60
給油	要（タービン油1種ISO VG32相当）
取付姿勢	自由
^注）耐衝撃／耐振動 m/s²	150／50

注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

流量特性／質量表

バルブ型番	管接続口径		流量特性						質量 kg
	管接続口径		1→2（IN→OUT）			2→3（OUT→EXH）
	1（IN）, 2（OUT）	3（EXH）	C〔dm³/（s·bar）〕	b	Cv	C〔dm³/（s·bar）〕	b	Cv
VPA3145	3/8	3/4	19	0.43	5.5	18	0.47	5.4	1.0
	1/2		23	0.32	6.2	42	0.39	5.8
	3/4		28	0.36	7.6	26	0.35	7.0

バルブ型番	管接続口径		有効断面積 mm²		質量 kg
バルブ型番	1（IN）, 2（OUT）	3（EXH）	1→2（IN→OUT）	2→3（OUT→EXH）	質量 kg
VPA3165	3/4	1 1/4	230	280	1.5
	1		280	310
	1 1/4		310	330
VPA3185	1 1/4	2	570	650	2.3
	1 1/2		650	670
	2		650	670

規格表

型番	管接続口径Rc		A	B	C	D	E	F	G	H	J	K	L	取付穴
型番	IN、OUT	EXH	A	B	C	D	E	F	G	H	J	K	L	取付穴
VPA3145	3/8	3/4	71	85	14	52	55	93	32	87.4	36	71	80	φ8.5（直径8.5mm）
	1/2
	3/4
VPA3165	3/4	1 1/4	82.6	110	17	68	75	118	45	113	36	71	95	φ8.5（直径8.5mm）
	1
	1 1/4
VPA3185	1 1/4	2	118	132	14	80	95	140	52	140	41	81	105	φ13（直径13mm）
	1 1/2
	2

注意・禁止事項

※ ご使用前に必ずカタログの安全上の注意、共通注意事項をご確認ください。
※ 給油について：本バルブは給油タイプですのでタービン油1種（ISOVG32）をご使用ください。
※ 配管、各ポートにかかる圧力関係、空気の質、真空使用時の配管などにつきましてはカタログをご参照ください。

型番リスト

表示件数

型番

使用流体	切換の種類	接続種類	配管ねじの呼び	ボディサイズ	最小発注数量

空気	ノーマルクローズ	[Rc(R)] Rc	3/8	1/2	1個
空気	ノーマルクローズ	G	3/8	1/2	1個
空気	ノーマルクローズ	NPT	3/8	1/2	1個
空気	ノーマルクローズ	NPTF	3/8	1/2	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/2	1/2	1個
空気	ノーマルクローズ	G	1/2	1/2	1個
空気	ノーマルクローズ	NPT	1/2	1/2	1個
空気	ノーマルクローズ	NPTF	1/2	1/2	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/4	1/2	1個
空気	ノーマルクローズ	G	3/4	1/2	1個
空気	ノーマルクローズ	NPT	3/4	1/2	1個
空気	ノーマルクローズ	NPTF	3/4	1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	3/8	1/2	1個
真空	ノーマルオープン	NPT	3/8	1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	1/2	1/2	1個
真空	ノーマルオープン	G	1/2	1/2	1個
真空	ノーマルオープン	NPT	1/2	1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	3/4	1/2	1個
真空	ノーマルオープン	G	3/4	1/2	1個
真空	ノーマルオープン	NPT	3/4	1/2	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/4	1	1個
空気	ノーマルクローズ	G	3/4	1	1個
空気	ノーマルクローズ	NPT	3/4	1	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1	1	1個
空気	ノーマルクローズ	G	1	1	1個
空気	ノーマルクローズ	NPT	1	1	1個
空気	ノーマルクローズ	NPTF	1	1	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1 1/4	1	1個
空気	ノーマルクローズ	G	1 1/4	1	1個
空気	ノーマルクローズ	NPT	1 1/4	1	1個
真空	ノーマルオープン	[Rc(R)] Rc	3/4	1	1個
真空	ノーマルオープン	G	3/4	1	1個
真空	ノーマルオープン	NPT	3/4	1	1個
真空	ノーマルオープン	[Rc(R)] Rc	1	1	1個
真空	ノーマルオープン	G	1	1	1個
真空	ノーマルオープン	NPT	1	1	1個
真空	ノーマルオープン	[Rc(R)] Rc	1 1/4	1	1個
真空	ノーマルオープン	G	1 1/4	1	1個
真空	ノーマルオープン	NPT	1 1/4	1	1個
真空	ノーマルオープン	NPTF	1 1/4	1	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1 1/4	1 1/2	1個
空気	ノーマルクローズ	G	1 1/4	1 1/2	1個
空気	ノーマルクローズ	NPT	1 1/4	1 1/2	1個
空気	ノーマルクローズ	NPTF	1 1/4	1 1/2	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1 1/2	1 1/2	1個
空気	ノーマルクローズ	G	1 1/2	1 1/2	1個
空気	ノーマルクローズ	NPT	1 1/2	1 1/2	1個
空気	ノーマルクローズ	NPTF	1 1/2	1 1/2	1個
空気	ノーマルクローズ	[Rc(R)] Rc	2	1 1/2	1個
空気	ノーマルクローズ	G	2	1 1/2	1個
空気	ノーマルクローズ	NPT	2	1 1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	1 1/4	1 1/2	1個
真空	ノーマルオープン	NPT	1 1/4	1 1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	1 1/2	1 1/2	1個
真空	ノーマルオープン	G	1 1/2	1 1/2	1個
真空	ノーマルオープン	NPT	1 1/2	1 1/2	1個
真空	ノーマルオープン	[Rc(R)] Rc	2	1 1/2	1個
真空	ノーマルオープン	G	2	1 1/2	1個
真空	ノーマルオープン	NPT	2	1 1/2	1個

通常単価(税別) (税込単価)	通常出荷日

17,490円 ( 19,239円 )	6日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	19日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	6日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	6日目
17,560円 ( 19,316円 )	19日目
17,490円 ( 19,239円 )	19日目
18,340円 ( 20,174円 )	19日目
17,490円 ( 19,239円 )	19日目
17,490円 ( 19,239円 )	19日目
18,340円 ( 20,174円 )	19日目
17,490円 ( 19,239円 )	6日目
17,490円 ( 19,239円 )	19日目
16,597円 ( 18,257円 )	19日目
19,690円 ( 21,659円 )	6日目
19,354円 ( 21,289円 )	19日目
19,690円 ( 21,659円 )	6日目
19,690円 ( 21,659円 )	6日目
19,354円 ( 21,289円 )	19日目
19,690円 ( 21,659円 )	6日目
19,354円 ( 21,289円 )	19日目
19,690円 ( 21,659円 )	19日目
19,354円 ( 21,289円 )	19日目
19,690円 ( 21,659円 )	19日目
21,890円 ( 24,079円 )	在庫品1日目当日出荷可能
20,789円 ( 22,868円 )	19日目
20,101円 ( 22,111円 )	19日目
20,789円 ( 22,868円 )	6日目
20,789円 ( 22,868円 )	19日目
20,789円 ( 22,868円 )	6日目
21,889円 ( 24,078円 )	6日目
20,789円 ( 22,868円 )	19日目
20,789円 ( 22,868円 )	19日目
20,789円 ( 22,868円 )	19日目
21,888円 ( 24,077円 )	19日目
22,018円 ( 24,220円 )	19日目
21,888円 ( 24,077円 )	19日目
24,423円 ( 26,865円 )	19日目
21,888円 ( 24,077円 )	6日目
22,018円 ( 24,220円 )	19日目
21,888円 ( 24,077円 )	6日目
25,285円 ( 27,814円 )	19日目
21,888円 ( 24,077円 )	6日目
21,888円 ( 24,077円 )	19日目
21,888円 ( 24,077円 )	19日目
22,115円 ( 24,327円 )	19日目
22,766円 ( 25,043円 )	19日目
22,115円 ( 24,327円 )	19日目
22,766円 ( 25,043円 )	19日目
22,115円 ( 24,327円 )	19日目
22,115円 ( 24,327円 )	19日目
22,766円 ( 25,043円 )	19日目
22,115円 ( 24,327円 )	19日目

詳細情報

基本情報

基本情報

大きなバルブ容量と小さな排気抵抗のエアオペレートバルブです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
3ポートエアオペレートバルブ VGA342・VGA342R
エアオペレートバルブです。N.C.／N.O.の変更が容易です。外部パイロット式もご用意しております。用途に合わせて比較検討可能です。
SMC
3ポートエアオペレートバルブ直接配管形単体 VPA300・500・700シリーズ
オペレートバルブです。直接配管形・ベース配管形からお選びいただけます。N.C.／N.O.の変更が容易です。用途に合わせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
