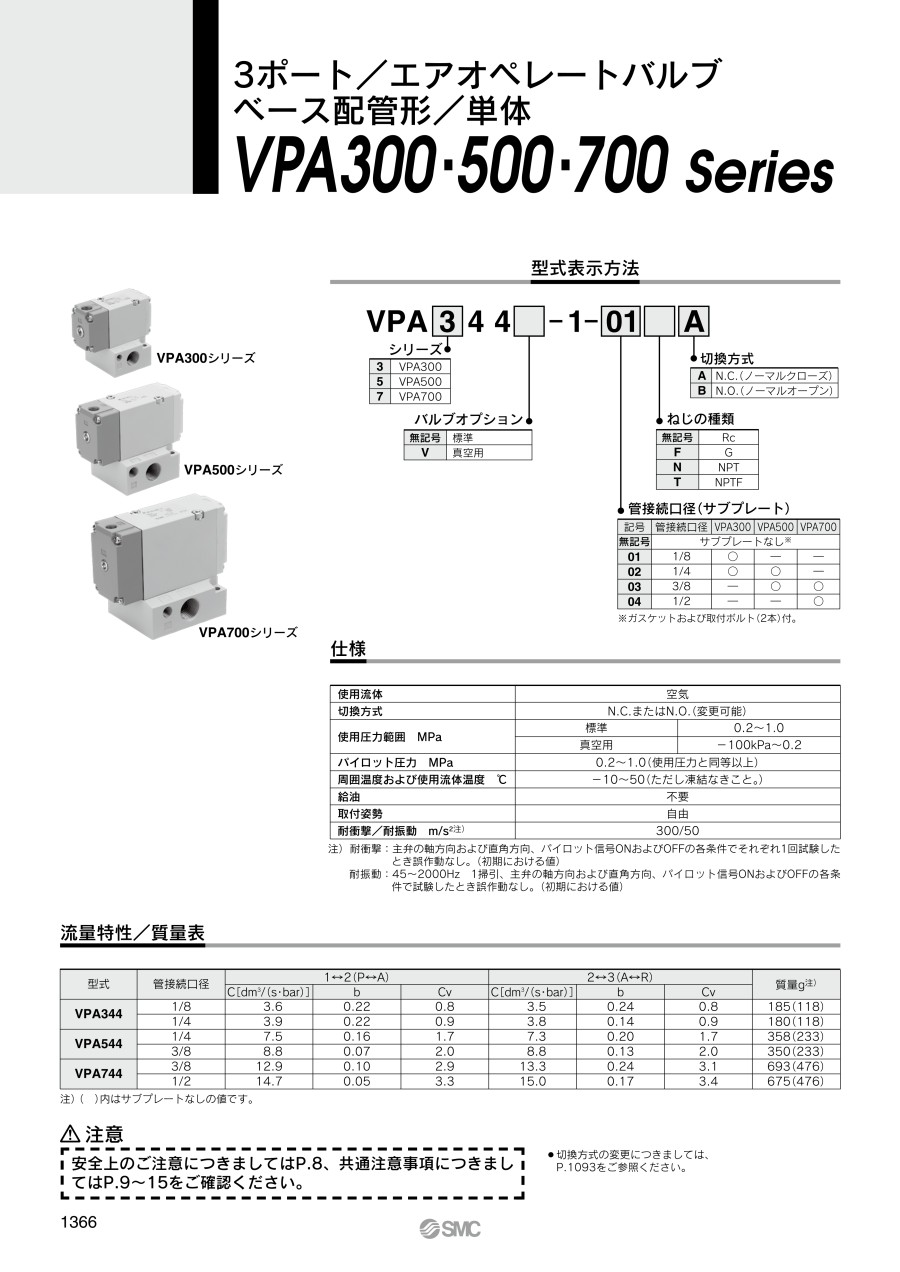

3ポートエアオペレートバルブ ベース配管形 単体 VPA300・500・700シリーズ
- 通常単価(税別)
- 6,588円～13,096円
- 税込単価
- 7,247円～14,406円
ベース配管形で単体のエアオペレートバルブ。【特長】・VP300/500/700...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
VPA300シリーズ ベース配管形
標準形／VPA344-1-01／02□A／B
真空用／VPA344V-1-01／02□A／B
VPA500シリーズ ベース配管形
標準形／VPA544-1-02／03□A／B
真空用／VPA544V-1-02／03□A／B
VPA700シリーズ ベース配管形
標準型／VPA744-1-03／04□A／B
製品仕様
VPA300シリーズ
VPA500シリーズ
VPA700シリーズ
| 使用流体 | 空気 | |
|---|---|---|
| 切換方式 | N.C.またはN.O.（変更可能） | |
| 使用圧力範囲 MPa | 標準 | +0.2～+1.0 |
| 真空用 | -100kPa～+0.2 | |
| パイロット圧力 MPa | +0.2～+1.0（使用圧力と同等以上） | |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃／耐振動 m/s2注） | 300／50 | |
注）耐衝撃：主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件で試験したとき誤作動なし。（初期における値）
流量特性／質量表
| 型番 | 管接続口径 | 1⇔2（P⇔A） | 2⇔3（A⇔R） | 質量g注） | ||||
|---|---|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | C［dm3/（s・bar）］ | b | Cv | |||
| VPA344 | 1/8 | 3.6 | 0.22 | 0.8 | 3.5 | 0.24 | 0.8 | 185（118） |
| 1/4 | 3.9 | 0.22 | 0.9 | 3.8 | 0.14 | 0.9 | 180（118） | |
| VPA544 | 1/4 | 7.5 | 0.16 | 1.7 | 7.3 | 0.20 | 1.7 | 358（233） |
| 3/8 | 8.8 | 0.07 | 2.0 | 8.8 | 0.13 | 2.0 | 350（233） | |
| VPA744 | 3/8 | 12.9 | 0.10 | 2.9 | 13.3 | 0.24 | 3.1 | 693（476） |
| 1/2 | 14.7 | 0.05 | 3.3 | 15.0 | 0.17 | 3.4 | 675（476） | |
注）（ ）内はサブプレートなしの値です。
構造
標準型
真空用
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | アルミダイカスト | アーバングレー |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | ポペット弁 | アルミニウム・HNBR | - |
| 6 | リティナ | 樹脂 | - |
| 7 | スプリング | SUS | - |
交換部品
| 番号 | 部品名 | 型番 | 備考 | ||
|---|---|---|---|---|---|
| VP344 | VP544 | VP744 | |||
| 8 | ガスケット | VP300-217-1 | VP500-217-1 | VP700-217-1 | HNBR |
| 9 | サブプレート | VP300-202-□ | VP500-202-□ | VP700-202-□ | アルミダイカスト |
| - | 六角穴付ボルト（1本） | VP300-224-1（M3×36） | VP500-224-1（M4×46） | VP700-224-1（M5×66） | バルブ取付用 |
※取付ねじ締付トルク：M3（0.8N・m）／M4（1.4N・m）／M5（2.9N・m）
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,027円 ( 7,730円 ) | 在庫品1日目当日出荷可能 |
7,961円 ( 8,757円 ) | 在庫品1日目当日出荷可能 |
7,028円 ( 7,731円 ) | 6日目 |
6,589円 ( 7,248円 ) | 在庫品1日目当日出荷可能 |
7,468円 ( 8,215円 ) | 19日目 |
6,588円 ( 7,247円 ) | 6日目 |
8,568円 ( 9,425円 ) | 6日目 |
9,228円 ( 10,151円 ) | 在庫品1日目当日出荷可能 |
8,568円 ( 9,425円 ) | 39日目 |
8,086円 ( 8,895円 ) | 6日目 |
7,688円 ( 8,457円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
8,789円 ( 9,668円 ) | 6日目 |
7,689円 ( 8,458円 ) | 39日目 |
12,348円 ( 13,583円 ) | 在庫品1日目当日出荷可能 |
12,348円 ( 13,583円 ) | 6日目 |
12,348円 ( 13,583円 ) | 19日目 |
12,348円 ( 13,583円 ) | 6日目 |
11,040円 ( 12,144円 ) | 6日目 |
13,096円 ( 14,406円 ) | 6日目 |
11,788円 ( 12,967円 ) | 6日目 |
詳細情報
基本情報
ベース配管形で単体のエアオペレートバルブ。
【特長】
・VP300/500/700シリーズの内部パイロット仕様のマニホールドと同一のマニホールドが用意
・N.C./N.O.の変更が容易
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
