SMC

3ポートエアオペレートバルブ直接配管形単体 VPA300・500・700シリーズ

カタログ |

通常単価(税別): 5,928円～12,987円

税込単価: 6,521円～14,286円

通常出荷日：在庫品1日目～39日目一部当日出荷可能

N.C./N.O.の変更が容易なエアオペレートバルブ。【特長】・VP300/500/700シリーズの内...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

3ポートエアオペレートバルブ SYJA500・700シリーズ

通常価格(税別)： 3,598円 (税込価格：3,958円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

5ポートエアオペレートバルブ SYA3000・5000・7000シリーズ

通常価格(税別)： 4,797円 (税込価格：5,277円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

VPA300シリーズ直接配管形

標準形／VPA342-1-01／02□A／B（-F）

VPA500シリーズ直接配管形

標準形／VPA542-1-02／03□A／B（-F）

VPA700シリーズ直接配管形

標準形／VPA742-1-03／04□A／B（-F）

直接配管形バルブ取り付け穴ピッチ旧タイプとの互換性あり仕様

VPA342（左図）／VPA542（右図）

製品仕様

VPA300シリーズ

VPA500シリーズ

VPA700シリーズ

使用流体	空気
切換方式	N.C.またはN.O.（変更可能）
使用圧力範囲 MPa	標準	+0.2～+1.0
パイロット圧力 MPa	+0.2～+1.0（使用圧力と同等以上）
周囲温度および使用流体温度 ℃	-10～+50（ただし凍結なきこと。）
給油	不要
取付姿勢	自由
耐衝撃／耐振動 m/s^2注）	300／50

注）耐衝撃：主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件でそれぞれ1回試験したとき誤作動はありません。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件で試験したとき誤作動はありません。（初期における値）

流量特性／質量表

型番	管接続口径	1⇔2（P⇔A）			2⇔3（A⇔R）			質量g^注）
型番	管接続口径	C〔dm³/（s·bar）〕	b	Cv	C〔dm³/（s·bar）〕	b	Cv	質量g^注）
VPA342	1/8	3.5	0.26	0.8	3.6	0.26	0.9	118
VPA342	1/4	4.2	0.22	1	4.2	0.23	1	114
VPA542	1/4	7.9	0.21	1.8	7.2	0.27	1.8	237
VPA542	3/8	8.9	0.16	2.2	8.9	0.2	2.1	229
VPA742	3/8	11.9	0.21	2.7	11.8	0.2	2.7	501
VPA742	1/2	15.1	0.21	3.6	15.3	0.22	3.7	484

注）ブラケットなしの値です。

構造

標準型

構成部品

番号	部品名	材質	備考
1	ボディ	アルミダイカスト	アーバンホワイト
2	アダプタプレート	アルミダイカスト	アーバングレー
3	エンドプレート	樹脂	アーバンホワイト
4	ピストン	樹脂	-
5	ポペット弁	アルミニウム・HNBR	-
6	リティナ	樹脂	-
7	スプリング	SUS	-

標準形のJIS記号（N.C.）

標準形のJIS記号（N.O.）

注意・禁止事項

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

使用流体	切換の種類	接続種類	配管ねじの呼び	ブラケット	詳細タイプ	オーダーメイド仕様	最小発注数量

空気	ノーマルクローズ	[Rc(R)] Rc	1/8	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/8	ブラケット付	VPA300	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/8	ブラケットなし	VPA300	バルブ取付穴ピッチ旧タイプとの互換性あり仕様	1個
空気	ノーマルオープン	[Rc(R)] Rc	1/8	ブラケットなし	VPA300	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	1/8	ブラケット付	VPA300	なし	1個
空気	ノーマルクローズ	G	1/8	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/4	ブラケット付	VPA300	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	G	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルオープン	G	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	NPT	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	NPT	1/4	ブラケット付	VPA300	なし	1個
空気	ノーマルオープン	NPT	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	NPTF	1/4	ブラケットなし	VPA300	なし	1個
空気	ノーマルクローズ	NPTF	1/4	ブラケット付	VPA300	なし	1個
真空	ノーマルオープン	NPT	1/4	ブラケット付	VPA300	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/4	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/4	ブラケット付	VPA500	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	1/4	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	G	1/4	ブラケットなし	VPA500	なし	1個
空気	ノーマルオープン	G	1/4	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	NPT	1/4	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/8	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/8	ブラケット付	VPA500	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/8	ブラケットなし	VPA500	バルブ取付穴ピッチ旧タイプとの互換性あり仕様	1個
空気	ノーマルオープン	[Rc(R)] Rc	3/8	ブラケットなし	VPA500	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	3/8	ブラケット付	VPA500	なし	1個
空気	ノーマルクローズ	G	3/8	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	NPT	3/8	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	NPT	3/8	ブラケット付	VPA500	なし	1個
空気	ノーマルクローズ	NPTF	3/8	ブラケットなし	VPA500	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/8	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	3/8	ブラケット付	VPA700	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	3/8	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	G	3/8	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	NPT	3/8	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/2	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	[Rc(R)] Rc	1/2	ブラケット付	VPA700	なし	1個
空気	ノーマルオープン	[Rc(R)] Rc	1/2	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	G	1/2	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	G	1/2	ブラケット付	VPA700	なし	1個
空気	ノーマルオープン	G	1/2	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	NPT	1/2	ブラケットなし	VPA700	なし	1個
空気	ノーマルクローズ	NPTF	1/2	ブラケットなし	VPA700	なし	1個

通常単価(税別) (税込単価)	通常出荷日

6,587円 ( 7,246円 )	6日目
6,455円 ( 7,101円 )	在庫品1日目当日出荷可能
5,928円 ( 6,521円 )	9日目
6,587円 ( 7,246円 )	6日目
7,036円 ( 7,740円 )	15日目
5,928円 ( 6,521円 )	6日目
6,589円 ( 7,248円 )	在庫品1日目当日出荷可能
7,036円 ( 7,740円 )	在庫品1日目当日出荷可能
6,258円 ( 6,884円 )	6日目
6,216円 ( 6,838円 )	6日目
5,928円 ( 6,521円 )	6日目
6,258円 ( 6,884円 )	3日目
6,131円 ( 6,744円 )	6日目
5,928円 ( 6,521円 )	39日目
5,928円 ( 6,521円 )	6日目
6,131円 ( 6,744円 )	19日目
8,449円 ( 9,294円 )	9日目
7,138円 ( 7,852円 )	6日目
7,722円 ( 8,494円 )	6日目
7,138円 ( 7,852円 )	6日目
7,485円 ( 8,234円 )	6日目
7,485円 ( 8,234円 )	6日目
7,059円 ( 7,765円 )	6日目
7,138円 ( 7,852円 )	6日目
8,356円 ( 9,192円 )	在庫品1日目当日出荷可能
7,138円 ( 7,852円 )	6日目
7,688円 ( 8,457円 )	6日目
7,365円 ( 8,102円 )	6日目
7,138円 ( 7,852円 )	6日目
7,485円 ( 8,234円 )	6日目
7,365円 ( 8,102円 )	6日目
7,059円 ( 7,765円 )	39日目
11,886円 ( 13,075円 )	在庫品1日目当日出荷可能
12,987円 ( 14,286円 )	在庫品1日目当日出荷可能
11,040円 ( 12,144円 )	6日目
11,040円 ( 12,144円 )	6日目
11,040円 ( 12,144円 )	19日目
11,040円 ( 12,144円 )	6日目
11,506円 ( 12,657円 )	5日目
11,040円 ( 12,144円 )	5日目
11,040円 ( 12,144円 )	6日目
11,506円 ( 12,657円 )	6日目
11,040円 ( 12,144円 )	6日目
11,040円 ( 12,144円 )	6日目
11,040円 ( 12,144円 )	6日目

詳細情報

基本情報

基本情報

N.C./N.O.の変更が容易なエアオペレートバルブ。
【特長】
・VP300/500/700シリーズの内部パイロット仕様のマニホールドと同一のマニホールドを用意

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

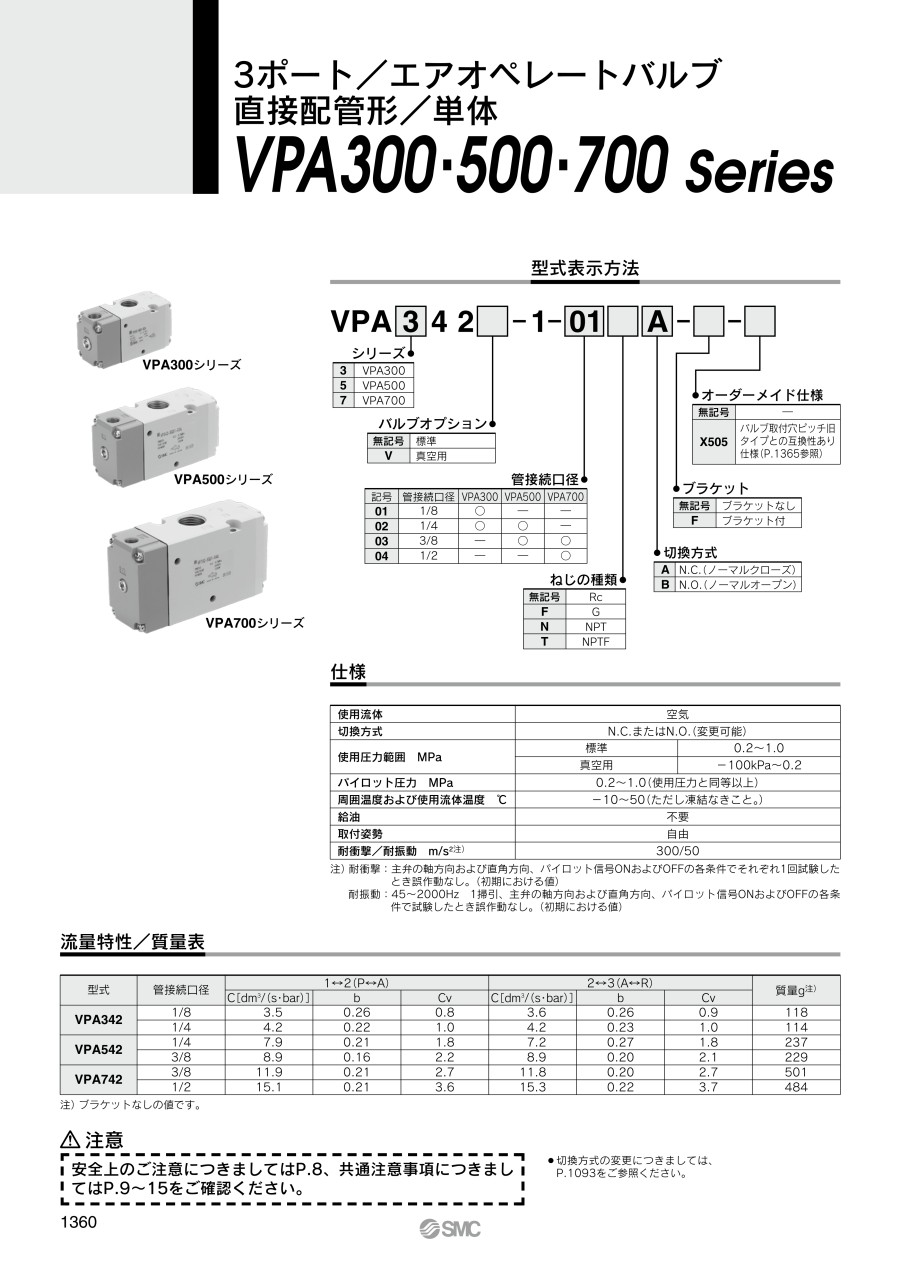

カタログ
