商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

VGA342シリーズ

VGA342Rシリーズ

製品仕様

3ポートエアオペレートバルブ VGA342シリーズ

JIS記号（N.C.）

JIS記号（N.O.）

操作方式	エアオペレート式
切換方式	NCまたはNO（変更可能）
復帰方式	エア+スプリング
使用流体	空気
使用圧力範囲	+0.2～+0.9MPa
パイロット圧力	使用圧力と同等
周囲温度および使用流体温度	-10～+50℃（ただし凍結なきこと。）
給油	不要（給油の場合はタービン油1種ISO VG32）
^注）耐衝撃／耐振動	15／50m/s²

注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

流量特性表

管接続口径	流量特性
	1→2（P→A）			2→3（A→R）			2→1（A→R）			3→2（R→A）
	C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv
1/2	26	0.38	7.0	27	0.37	7.4	27	0.36	7.3	25	0.37	6.8
3/4	38	0.30	9.8	38	0.32	9.8	40	0.22	9.8	40	0.20	9.6

管接続口径	有効断面積 mm²
管接続口径	1→2（P→A）	2→3（A→R）
1	210	235

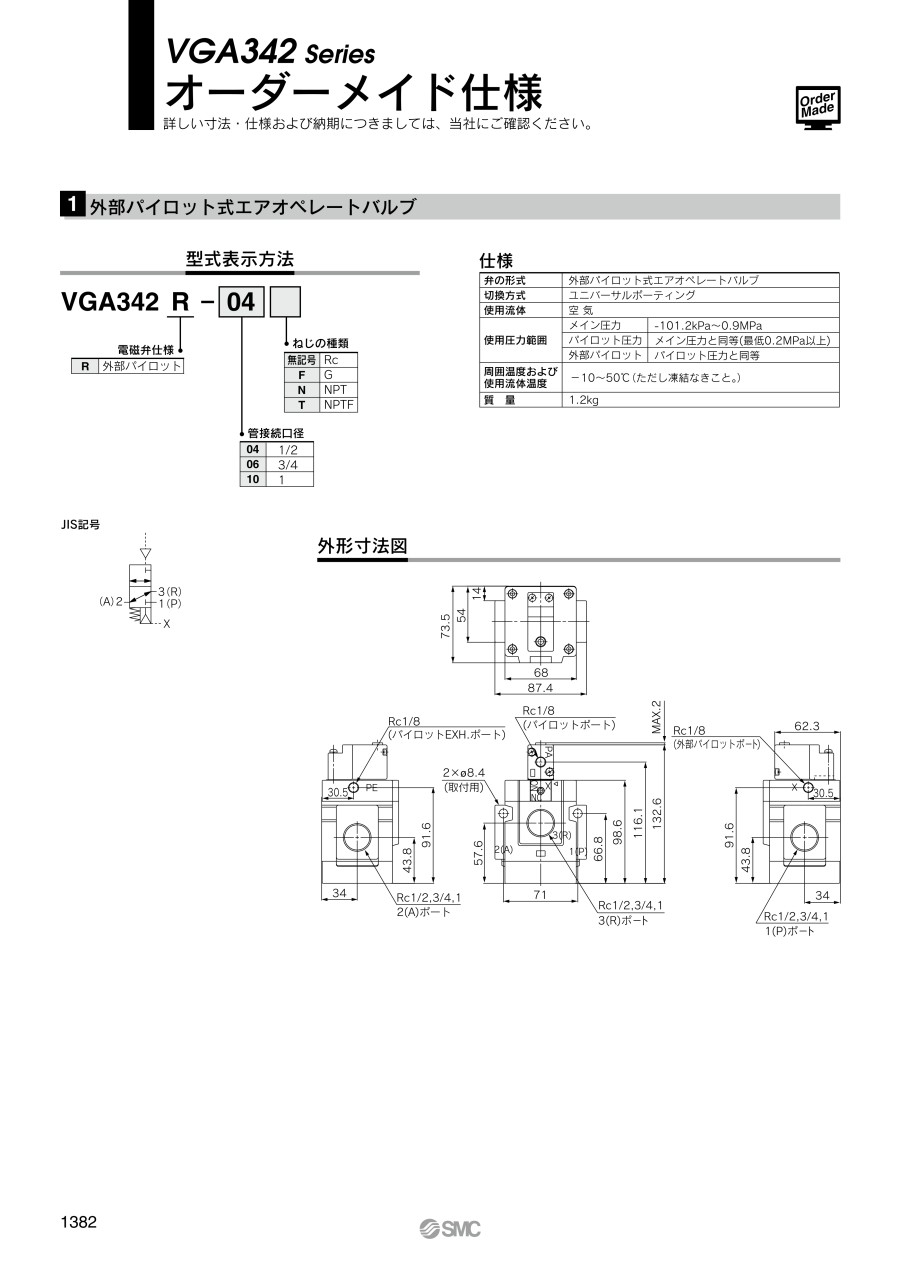

外部パイロット式エアオペレートバルブ VGA342Rシリーズ

JIS記号

弁の形式	外部パイロット式エアオペレートバルブ
切換方式	ユニバーサルポーティング
使用流体	空気
使用圧力範囲	メイン圧力	-101.2kPa～+0.9MPa
	パイロット圧力	メイン圧力と同等（最低0.2MPa以上）
	外部パイロット	パイロット圧力と同等
周囲温度および使用流体温度	-10～+50℃（ただし凍結なきこと。）
質量	1.2kg

注意・禁止事項

流路状態変更時の取り扱い／配管方法

流路状態変更時のイメージ図（左図：N.C.／右図：N.O.）

※流路状態を変更する場合は、バルブ内の圧力が抜けていることを確認してください。
切換板の六角穴付きボルトM4×0.7をゆるめ、アダプタプレートの▲印と切換板の文字を合わせてください。ただしXは使用できません。
なお、配管は右表のように行ってください。
ねじ締付トルク M4：1.4N・m

配管方法

流路	ポート
流路	P	A	R
N．C．	1次側	2次側	排気側（2方弁の場合はプラグ）
N．O．	排気側（2方弁の場合はプラグ）	2次側	1次側

※流路状態の変更や変更後の再起動をするときは、充分に安全を確認し注意して行ってください。

その他

※アダプタプレート左のM5の穴は、スプール弁の呼吸穴ですので、プラグをしたり、絞ったりしないでください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	弁形式	最小発注数量

ノーマルクローズ	[Rc(R)] Rc	1/2	内部パイロット	1個
ノーマルオープン	[Rc(R)] Rc	1/2	内部パイロット	1個
ノーマルクローズ	G	1/2	内部パイロット	1個
ノーマルオープン	G	1/2	内部パイロット	1個
ノーマルクローズ	NPT	1/2	内部パイロット	1個
ノーマルオープン	NPT	1/2	内部パイロット	1個
ノーマルクローズ	NPTF	1/2	内部パイロット	1個
ノーマルオープン	NPTF	1/2	内部パイロット	1個
ノーマルクローズ	[Rc(R)] Rc	3/4	内部パイロット	1個
ノーマルオープン	[Rc(R)] Rc	3/4	内部パイロット	1個
ノーマルクローズ	G	3/4	内部パイロット	1個
ノーマルオープン	G	3/4	内部パイロット	1個
ノーマルクローズ	NPT	3/4	内部パイロット	1個
ノーマルオープン	NPT	3/4	内部パイロット	1個
ノーマルクローズ	NPTF	3/4	内部パイロット	1個
ノーマルクローズ	[Rc(R)] Rc	1	内部パイロット	1個
ノーマルオープン	[Rc(R)] Rc	1	内部パイロット	1個
ノーマルクローズ	G	1	内部パイロット	1個
ノーマルオープン	G	1	内部パイロット	1個
ノーマルクローズ	NPT	1	内部パイロット	1個
ノーマルオープン	NPT	1	内部パイロット	1個
ノーマルクローズ	NPTF	1	内部パイロット	1個
ノーマルオープン	NPTF	1	内部パイロット	1個
3ポートユニバーサル	[Rc(R)] Rc	1/2	外部パイロット	1個
3ポートユニバーサル	G	1/2	外部パイロット	1個
3ポートユニバーサル	NPT	1/2	外部パイロット	1個
3ポートユニバーサル	NPTF	1/2	外部パイロット	1個
3ポートユニバーサル	[Rc(R)] Rc	3/4	外部パイロット	1個
3ポートユニバーサル	G	3/4	外部パイロット	1個
3ポートユニバーサル	NPT	3/4	外部パイロット	1個
3ポートユニバーサル	NPTF	3/4	外部パイロット	1個
3ポートユニバーサル	[Rc(R)] Rc	1	外部パイロット	1個
3ポートユニバーサル	G	1	外部パイロット	1個
3ポートユニバーサル	NPT	1	外部パイロット	1個
3ポートユニバーサル	NPTF	1	外部パイロット	1個

通常単価(税別) (税込単価)	通常出荷日

16,390円 ( 18,029円 )	4日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	6日目
16,390円 ( 18,029円 )	19日目
15,848円 ( 17,433円 )	19日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	19日目
18,180円 ( 19,998円 )	19日目
16,390円 ( 18,029円 )	6日目
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	19日目
15,848円 ( 17,433円 )	19日目
15,848円 ( 17,433円 )	19日目
15,848円 ( 17,433円 )	19日目
18,588円 ( 20,447円 )	在庫品1日目当日出荷可能
16,390円 ( 18,029円 )	19日目
16,390円 ( 18,029円 )	19日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	6日目
16,390円 ( 18,029円 )	19日目
15,848円 ( 17,433円 )	19日目
17,184円 ( 18,902円 )	6日目
15,848円 ( 17,433円 )	19日目
16,390円 ( 18,029円 )	6日目
15,848円 ( 17,433円 )	19日目

詳細情報

基本情報

基本情報

N.C./N.O.の変更が容易なエアオペレートバルブ。
【特長】
・管接続口径：1/2・3/4・1
・ねじの種類：Rc・G・NPT・NPTF
・流路記号：ノーマルクローズ（N.C.）・ノーマルオープン（N.O.）
・VGA342R：外部パイロット式エアオペレートバルブ
