商品情報

外形図

単位：mm

直接配管形：VZA2□2-P-M5

ブラケット付き直接配管形：VZA2□2-P-M5-F

ベース配管形：VZA2□4-□-01

直接配管形：VZA4□2-P-01

ベース配管形：VZA4□4-□-01／02

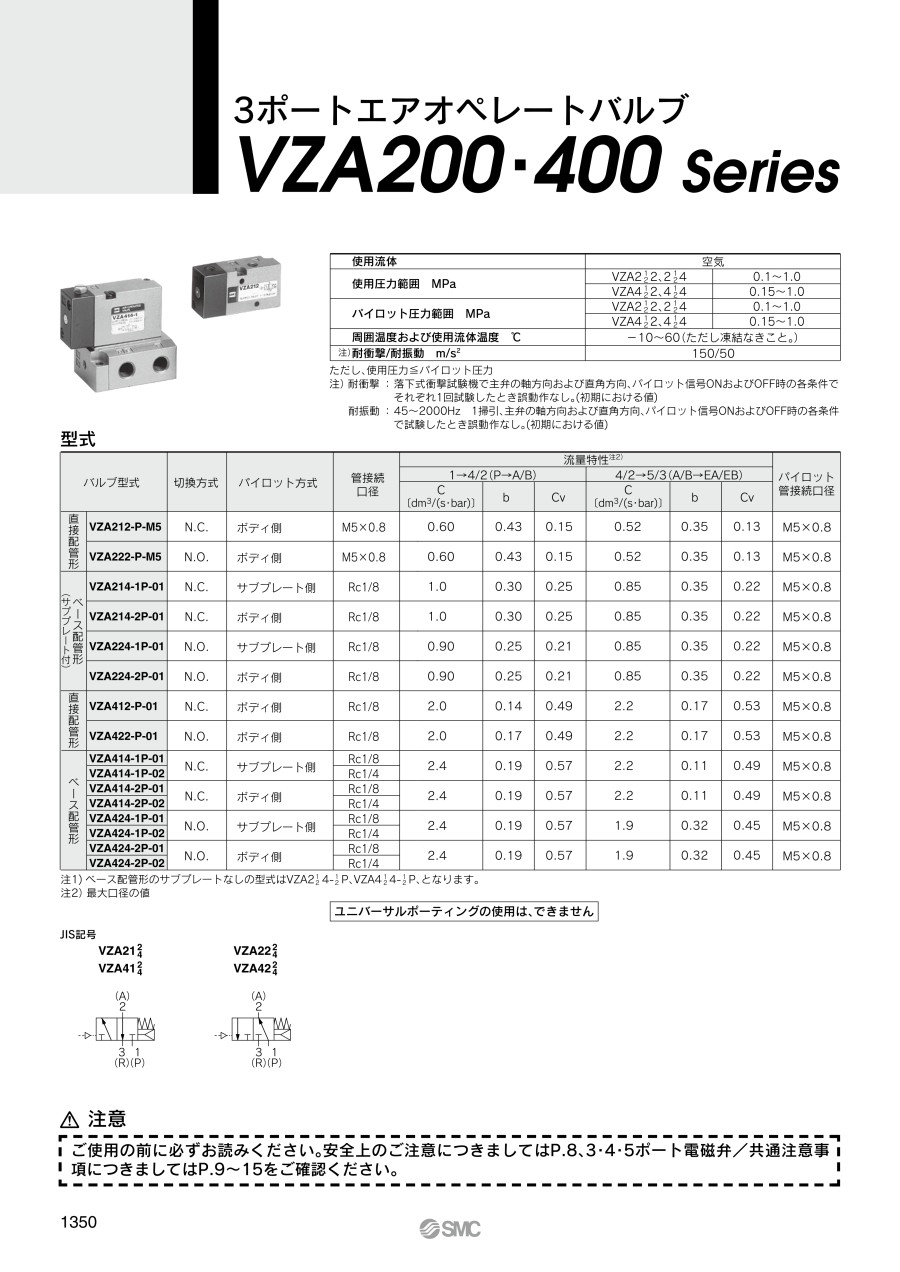

製品仕様

VZA212

VZA414-1

VZA212／4、VZA412／4のJIS記号

VZA222／4、VZA422／4のJIS記号

使用流体	空気
使用圧力範囲 MPa	VZA212、214 VZA222、224	0.1～1.0
使用圧力範囲 MPa	VZA412、414 VZA422、424	0.15～1.0
パイロット圧力範囲 MPa	VZA212、214 VZA222、224	0.1～1.0
パイロット圧力範囲 MPa	VZA412、414 VZA422、424	0.15～1.0
注）耐衝撃／耐振動 m/s²	150／50

ただし、使用圧力≦パイロット圧力
注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

型番

バルブ型番		切換方式	パイロット方式	管接続口径	流量特性^注2）						パイロット管接続口径
					1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
					C〔dm³/（s・bar）〕	b	Cv	C〔dm³/（s・bar）〕	b	Cv
直接配管形	VZA212-P-M5	N.C.	ボディ側	M5×0.8	0.60	0.43	0.15	0.52	0.35	0.13	M5×0.8
直接配管形	VZA222-P-M5	N.O.	ボディ側	M5×0.8	0.60	0.43	0.15	0.52	0.35	0.13	M5×0.8
ベース配管形（サブプレート付）	VZA214-1P-01	N.C.	サブプレート側	Rc1/8	1.0	0.30	0.25	0.85	0.35	0.22	M5×0.8
	VZA214-2P-01	N.C.	ボディ側	Rc1/8	1.0	0.30	0.25	0.85	0.35	0.22	M5×0.8
	VZA224-1P-01	N.O.	サブプレート側	Rc1/8	0.90	0.25	0.21	0.85	0.35	0.22	M5×0.8
	VZA224-2P-01	N.O.	ボディ側	Rc1/8	0.90	0.25	0.21	0.85	0.35	0.22	M5×0.8
直接配管形	VZA412-P-01	N.C.	ボディ側	Rc1/8	2.0	0.14	0.49	2.2	0.17	0.53	M5×0.8
直接配管形	VZA422-P-01	N.O.	ボディ側	Rc1/8	2.0	0.17	0.49	2.2	0.17	0.53	M5×0.8
ベース配管形	VZA414-1P-01	N.C.	サブプレート側	Rc1/8	2.4	0.19	0.57	2.2	0.11	0.49	M5×0.8
	VZA414-2P-01	N.C.	ボディ側	Rc1/8	2.4	0.19	0.57	2.2	0.11	0.49	M5×0.8
	VZA424-1P-01	N.O.	サブプレート側	Rc1/8	2.4	0.19	0.57	1.9	0.32	0.45	M5×0.8
	VZA424-2P-01	N.O.	ボディ側	Rc1/8	2.4	0.19	0.57	1.9	0.32	0.45	M5×0.8

注意・禁止事項

※ ご使用の前に、カタログの安全上の注意・電磁弁／共通注意事項を必ずお読みください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	オプション	パイロットポート配管方法	ボディ型式	最小発注数量

ノーマルクローズ	M	M5	-	直接配管形(ボディ側)	直接配管形	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	サブプレート側(インターナル)	ベース配管形	1個
ノーマルオープン	M	M5	-	直接配管形(ボディ側)	直接配管形	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	直接配管形(ボディ側)	直接配管形	1個
ノーマルクローズ	-	-	-	サブプレート側(インターナル)	ベース配管形・サブプレート無	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	直接配管形(ボディ側)	直接配管形	1個

通常単価(税別) (税込単価)	通常出荷日

4,389円 ( 4,828円 )	6日目
5,495円 ( 6,045円 )	6日目
4,719円 ( 5,191円 )	6日目
6,101円 ( 6,711円 )	在庫品1日目当日出荷可能
6,102円 ( 6,712円 )	6日目
6,102円 ( 6,712円 )	6日目

詳細情報

基本情報

基本情報

主弁構造はメタルシール方式のエアオペレートバルブ。
【特長】
・弁の切換形式：ノーマルクローズ、ノーマルオープン
・ボディ型式：直接配管形、ベース配管形
・ねじの種類：Rc、M5、NPT、NPTF、G
・管接続口径（無記号）：サブプレートなし
・管接続口径（M5）：直管 M5×0.8
・管接続口径（01）：サブタイプ Rc1/8。

ご注意
