3ポートエアオペレートバルブ SYJA500・700シリーズ
- 通常単価(税別)
- 3,598円～7,029円
- 税込単価
- 3,958円～7,732円
3ポートエアオペレートバルブ SYJA500・700シリーズです。
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
SYJA500シリーズ
直接配管形：SYJA5□2-M5（-F）
※（ ）内寸法は、管接続口径3/4、1の場合
ベース配管形：SYJA54-01
SYJA700シリーズ
直接配管形：SYJA7□2-01□（-F）
ベース配管形：SYJA7□4-01／02□

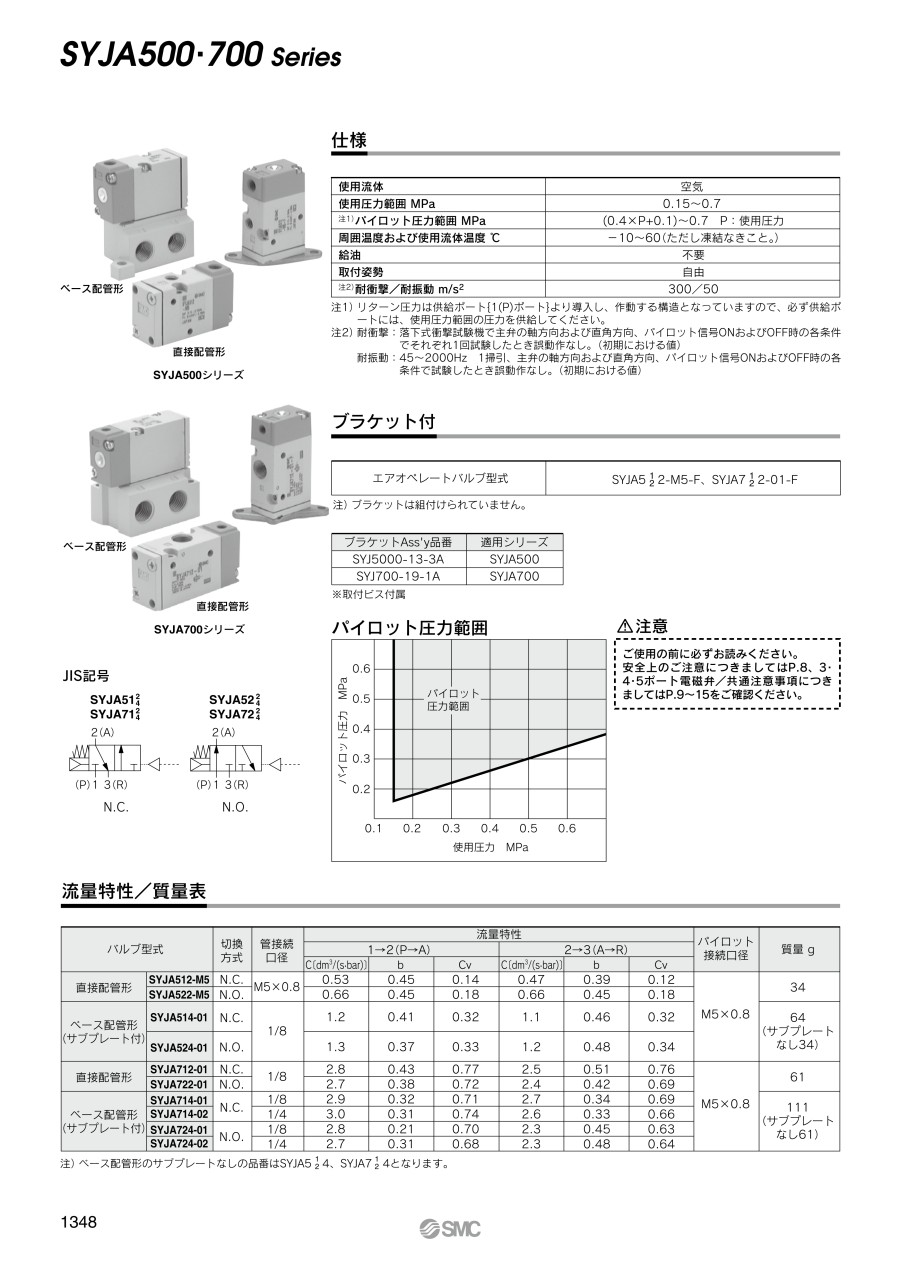

製品仕様
SYJA500シリーズ
SYJA700シリーズ
SYJA512／4、SYJA712／4（N.C.）のJIS記号
SYJA522／4、SYJA722／4（N.O.）のJIS記号
パイロット圧力範囲グラフ
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 MPa | +0.15～+0.7 |
| 注1）パイロット圧力範囲 MPa | （0.4×P+0.1）～0.7 P：使用圧力 |
| 周囲温度および使用流体温度 ℃ | -10～+60（ただし凍結なきこと。） |
| 給油 | 不要 |
| 取付姿勢 | 自由 |
| 注2）耐衝撃／耐振動 m/s2 | 300／50 |
注1）リターン圧力は供給ポート（1（P）ポート）より導入し、作動する構造となっていますので、必ず供給ポートには、使用圧力範囲の圧力を供給してください。
注2）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）
流量特性／質量表
| バルブ型番 | 切換方式 | 管接続口径 | 流量特性 | パイロット接続口径 | 質量g | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→2（P→A） | 2→3（A→R） | ||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||
| 直接配管形 | SYJA512-M5 | N.C. | M5×0.8 | 0.53 | 0.45 | 0.14 | 0.47 | 0.39 | 0.12 | M5×0.8 | 34 |
| SYJA522-M5 | N.O. | 0.66 | 0.45 | 0.18 | 0.66 | 0.45 | 0.18 | ||||
| ベース配管形 （サブプレート付） | SYJA514-01 | N.C. | 1/8 | 1.2 | 0.41 | 0.32 | 1.1 | 0.46 | 0.32 | 64（サブプレートなし34） | |
| SYJA524-01 | N.O. | 1.3 | 0.37 | 0.33 | 1.2 | 0.48 | 0.34 | ||||
| 直接配管形 | SYJA712-01 | N.C. | 1/8 | 2.8 | 0.43 | 0.77 | 2.5 | 0.51 | 0.76 | M5×0.8 | 61 |
| SYJA722-01 | N.O. | 2.7 | 0.38 | 0.72 | 2.4 | 0.42 | 0.69 | ||||
| ベース配管形 （サブプレート付） | SYJA714-01 | N.C. | 1/8 | 2.9 | 0.32 | 0.71 | 2.7 | 0.34 | 0.69 | 111（サブプレートなし61） | |
| SYJA714-02 | 1/4 | 3.0 | 0.31 | 0.74 | 2.6 | 0.33 | 0.66 | ||||
| SYJA724-01 | N.O. | 1/8 | 2.8 | 0.21 | 0.70 | 2.3 | 0.45 | 0.63 | |||
| SYJA724-02 | 1/4 | 2.7 | 0.31 | 0.68 | 2.3 | 0.48 | 0.64 | ||||
注）ベース配管形のサブプレートなしの品番はSYJA51／24、SYJA71／24となります。
