商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

VPA4150-□-□

※（）内寸法は、管接続口径3/4、1の場合

VPA4250-□-□、VPA4350-□-□、VPA4450-□-□

VPA4170-12／14-□

VPA4270- 12／14-□

製品仕様

VPA4150-04

VPA4270-14

2位置シングル VPA4150・4170のJIS記号

2位置ダブル VPA4250・4270のJIS記号

3位置クローズドセンタ VPA4350のJIS記号

パイロット圧力範囲グラフ

使用流体	空気
使用圧力範囲 MPa	0.2～0.9
パイロット圧力範囲 MPa	左記パイロット圧力のグラフを参照してください。
周囲温度および使用流体温度 ℃	0～60
^注1）給油	要（タービン油1種ISOVG32相当）
取付姿勢	自由
^注2）耐衝撃／耐振動 m/s²	150／50

注1）本バルブは給油タイプですのでタービン油1種（ISOVG32）をご使用ください。
注2）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作はありません。（初期における値）
耐振動：45～1,000Hz　1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作はありません。（初期における値）

流量特性／質量表

切換方式		型番	管接続口径	流量特性						質量kg
				1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
				C〔dm³/（s·bar）〕	b	Cv	C〔dm³/（s·bar）〕	b	Cv
2位置	シングル	VPA4150	3/8	15	0.22	3.6	16	0.33	4.5	1.9
			1/2	17	0.15	4.0	19	0.28	5.1	1.9
			3/4	21	0.13	5.2	21	0.28	5.6	2.7
	ダブル	VPA4250	3/8	15	0.22	3.6	16	0.33	4.5	1.9
			1/2	17	0.15	4.0	19	0.28	5.1	1.9
			3/4	21	0.13	5.2	21	0.28	5.6	2.7
3位置	クローズドセンタ	VPA4350	3/8	16	0.28	4.0	15	0.29	4.0	2.5
			1/2	18	0.27	4.7	18	0.23	4.5	2.5
			3/4	22	0.19	5.3	20	0.23	5.0	3.3
	エキゾーストセンタ	VPA4450	3/8	16	0.28	3.9	16（15）	0.29（0.28）	4.2（4.0）	2.5
			1/2	18	0.24	4.5	19（16）	0.24（0.27）	4.8（4.5）	2.5
			3/4	22	0.15	5.1	22（18）	0.23（0.30）	5.5（4.8）	3.3

切換方式		型番	管接続口径	有効断面積mm²	質量kg
2位置	シングル	VPA4150	1	120	2.7
		VPA4170	1 1/4	280	8.8
		VPA4170	1 1/2	300	8.8
	ダブル	VPA4250	1	120	2.7
		VPA4270	1 1/4	280	8.8
		VPA4270	1 1/2	300	8.8
3位置	クローズドセンタ	VPA4350	1	110	3.3
3位置	エキゾーストセンタ	VPA4450	1	110	3.3

注意・禁止事項

※ ご使用の前に、カタログの安全上の注意・電磁弁／共通注意事項を必ずお読みください。
※ 給油について：本バルブは給油タイプですのでタービン油1種（ISO VG32）をご使用ください。
※ 配管、空気の質、使用環境、3位置クローズドセンタなどにつきましてはカタログをご参照ください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	ボディサイズ	パイロット数	配管形式	最小発注数量

[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	3/8	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	3/8	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/2	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	1/2	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	1/2	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/4	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	3/4	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	3/4	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPTF	3/4	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	1	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	1	3/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	-	-	3/4基準	シングル	サブプレートなし	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1 1/4	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	1 1/4	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	1 1/4	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1 1/2	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	G	1 1/2	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPT	1 1/2	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	NPTF	1 1/2	1 1/4基準	シングル	横配管	1個
[その他] 2位置エキゾースト	-	-	1 1/4基準	シングル	サブプレートなし	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	G	3/8	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	3/8	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPTF	3/8	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/2	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	G	1/2	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	1/2	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/4	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	G	3/4	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	3/4	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPTF	3/4	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	G	1	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	1	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPTF	1	3/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	-	-	3/4基準	ダブル	サブプレートなし	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1 1/4	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	1 1/4	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPTF	1 1/4	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1 1/2	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	G	1 1/2	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	NPT	1 1/2	1 1/4基準	ダブル	横配管	1個
[その他] 2位置エキゾースト	-	-	1 1/4基準	ダブル	サブプレートなし	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	3/8	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	G	3/8	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPT	3/8	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPTF	3/8	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/2	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	G	1/2	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPT	1/2	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPTF	1/2	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	3/4	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	G	3/4	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPT	3/4	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPTF	3/4	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	G	1	3/4基準	-	横配管	1個
[その他] 3位置クローズドセンタ	NPT	1	3/4基準	-	横配管	1個

通常単価(税別) (税込単価)	通常出荷日

18,590円 ( 20,449円 )	19日目
18,326円 ( 20,159円 )	19日目
18,326円 ( 20,159円 )	19日目
19,491円 ( 21,440円 )	6日目
18,326円 ( 20,159円 )	19日目
18,326円 ( 20,159円 )	6日目
20,789円 ( 22,868円 )	6日目
20,662円 ( 22,728円 )	19日目
20,789円 ( 22,868円 )	19日目
20,662円 ( 22,728円 )	19日目
20,789円 ( 22,868円 )	6日目
20,662円 ( 22,728円 )	19日目
20,789円 ( 22,868円 )	6日目
16,397円 ( 18,037円 )	19日目
70,289円 ( 77,318円 )	19日目
70,218円 ( 77,240円 )	19日目
70,218円 ( 77,240円 )	19日目
70,289円 ( 77,318円 )	19日目
70,218円 ( 77,240円 )	19日目
70,218円 ( 77,240円 )	19日目
70,289円 ( 77,318円 )	19日目
43,896円 ( 48,286円 )	19日目
19,689円 ( 21,658円 )	6日目
18,886円 ( 20,775円 )	19日目
18,886円 ( 20,775円 )	19日目
19,689円 ( 21,658円 )	19日目
19,689円 ( 21,658円 )	19日目
18,886円 ( 20,775円 )	19日目
19,689円 ( 21,658円 )	6日目
21,889円 ( 24,078円 )	19日目
21,411円 ( 23,552円 )	19日目
21,889円 ( 24,078円 )	19日目
21,411円 ( 23,552円 )	19日目
21,889円 ( 24,078円 )	19日目
21,411円 ( 23,552円 )	19日目
21,411円 ( 23,552円 )	19日目
24,624円 ( 27,086円 )	19日目
17,496円 ( 19,246円 )	6日目
71,389円 ( 78,528円 )	19日目
71,059円 ( 78,165円 )	19日目
70,970円 ( 78,067円 )	19日目
71,389円 ( 78,528円 )	19日目
71,832円 ( 79,015円 )	19日目
71,059円 ( 78,165円 )	19日目
46,096円 ( 50,706円 )	19日目
36,190円 ( 39,809円 )	19日目
36,353円 ( 39,988円 )	19日目
35,997円 ( 39,597円 )	19日目
36,353円 ( 39,988円 )	19日目
36,190円 ( 39,809円 )	19日目
36,190円 ( 39,809円 )	19日目
36,190円 ( 39,809円 )	19日目
35,997円 ( 39,597円 )	19日目
38,389円 ( 42,228円 )	19日目
38,147円 ( 41,962円 )	19日目
38,147円 ( 41,962円 )	19日目
38,147円 ( 41,962円 )	19日目
38,389円 ( 42,228円 )	19日目
38,147円 ( 41,962円 )	19日目
38,147円 ( 41,962円 )	19日目

基本情報

基本情報

VP形5ポートのエアオペレートバルブ。
【特長】

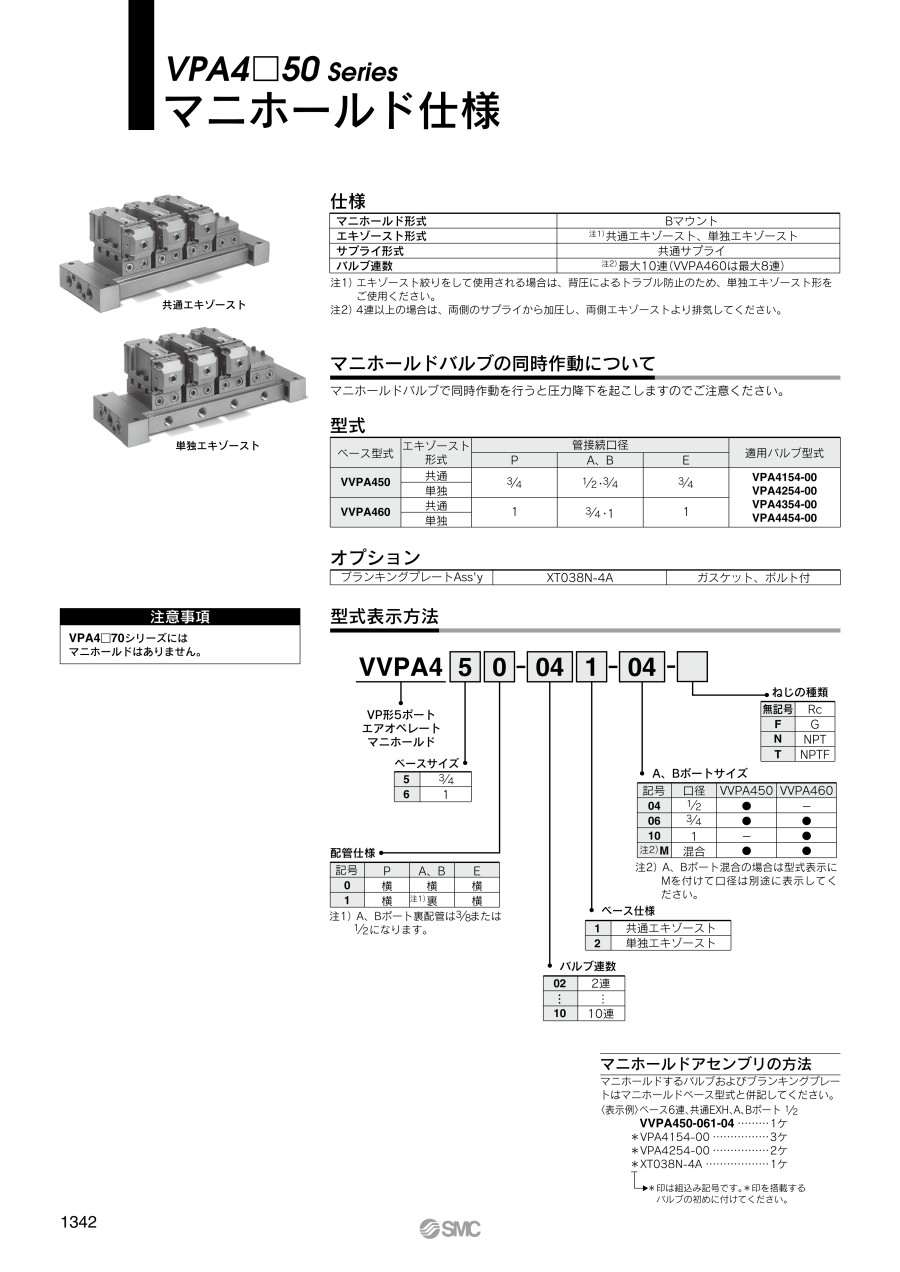

・VP4□50シリーズのマニホールドと同一のマニホールドを用意
