商品情報

外形図

単位：mm

VFA3000シリーズベース配管形

2位置シングル VFA3140-02／03□（-P）

2位置ダブル VFA3240-02／03□（-P）

3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ VFA3／3／4／5／40-02／03□（-P）

製品仕様

VFA3000シリーズ

VFA5000シリーズ

シングルの場合のパイロット圧力範囲グラフ

型番		VFA3000
使用流体		空気
使用圧力範囲 MPa	2位置シングル	+0.15～+1.0
使用圧力範囲 MPa	2位置ダブル・3位置	-101.2kPa～+1.0
パイロット圧力範囲 MPa	2位置シングル	（0.4×P+0.1）～1.0 P：使用圧力
	2位置ダブル	+0.1～+1.0
	3位置	+0.15～+1.0
周囲温度および使用流体温度 ℃		-10～+50（ただし凍結なきこと。）
給油		不要
取付姿勢		自由
耐衝撃／耐振動 m/s^2注1）		300／50

注1）耐衝撃：主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件で試験したとき誤作動なし。（初期における値）

流量特性／質量表

バルブ型番	切換方式		管接続口径	流量特性^注1）						質量 g^注2）
				1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
				C［dm³/（s/bar）］	b	Cv	C［dm³/（s/bar）］	b	Cv
VFA3□40-02	2位置	シングル	1/4	2.8	0.14	0.64	2.5	0.18	0.57	295（143）
	2位置	ダブル		2.8	0.14	0.64	2.5	0.18	0.57	318（166）
	3位置	クローズドセンタ		2.1	0.22	0.49	1.6	0.26	0.41	335（183）
		エキゾーストセンタ		2.3	0.21	0.53	2.8 ［2.1］	0.23 ［0.26］	0.66 ［0.50］
		プレッシャセンタ		2.9 ［1.1］	0.16 ［0.45］	0.67 ［0.32］	2.1	0.23	0.49
VFA3□40-03	2位置	シングル	3/8	3.1	0.24	0.76	2.6	0.23	0.62	278（143）
	2位置	ダブル		3.1	0.24	0.76	2.6	0.23	0.62	301（166）
	3位置	クローズドセンタ		2.2	0.33	0.57	1.6	0.34	0.40	318（183）
		エキゾーストセンタ		2.6	0.27	0.61	2.8 ［2.3］	0.30 ［0.28］	0.68 ［0.55］
		プレッシャセンタ		3.4 ［1.3］	0.29 ［0.48］	0.80 ［0.38］	2.2	0.31	0.52
VFA5□44-02	2位置	シングル	1/4	7.3	0.49	2.1	7.3	0.50	2.0	467（278）
	2位置	ダブル		7.3	0.49	2.1	7.3	0.50	2.0	502（313）
	3位置	クローズドセンタ		6.6	0.35	1.7	6.3	0.31	1.6	541（352）
		エキゾーストセンタ		7.4	0.33	1.9	8.1 ［7.4］	0.35 ［0.34］	2.1 ［1.9］
		プレッシャセンタ		8.0 ［2.9］	0.35 ［0.48］	2.1 ［0.85］	5.6	0.31	1.5
VFA5□44-03	2位置	シングル	3/8	8.4	0.34	2.2	8.9	0.29	2.3	454（278）
	2位置	ダブル		8.4	0.34	2.2	8.9	0.29	2.3	489（313）
	3位置	クローズドセンタ		7.3	0.34	2.0	7.1	0.28	1.8	528（352）
		エキゾーストセンタ		8.1	0.27	2.0	14.0 ［8.3］	0.26 ［0.31］	3.4 ［2.2］
		プレッシャセンタ		8.1 ［2.5］	0.33 ［0.48］	2.0 ［0.74］	5.7	0.31	1.4
VFA5□44-04	2位置	シングル	1/2	9.4	0.43	2.7	12.0	0.32	3.0	526（278）
	2位置	ダブル		9.4	0.43	2.7	12.0	0.32	3.0	561（313）
	3位置	クローズドセンタ		7.1	0.41	2.1	7.4	0.32	2.0	600（352）
		エキゾーストセンタ		8.6	0.39	2.4	13.0 ［8.9］	0.21 ［0.40］	3.1 ［2.5］
		プレッシャセンタ		11.0 ［2.6］	0.18 ［0.47］	2.6 ［0.78］	6.1	0.35	1.6

注1）［］内はノーマル位置の場合。
注2）（）内はサブプレートなしの値。

構造図／直接配管形

2位置シングル VFA3000、VFA5000

2位置シングルの表示記号

2位置ダブル VFA3000、VFA5000

3位置クローズドセンタ／エキゾーストセンタ／プレッシャセンタ

※本図はクローズドセンタの場合

構成部品

番号	部品名	材質	備考
1	ボディ	アルミダイカスト	アーバンホワイト
2	パイロットプレート	アルミダイカスト	アーバングレー
3	エンドプレート	樹脂	アーバンホワイト
4	ピストン	樹脂	-
5	スプール弁	アルミニウム・HNBR	-
6	スプリング	SUS	-

交換部品

番号	部品名	型番		備考
番号	部品名	VFA3000	VFA5000	備考
7	ガスケット	DXT031-30-11	DXT156-9-8	HNBR
8	サブプレート	1/4：VF3000-71-1□ 3/8：VF3000-71-2□	1/4：VF5000-71-1□ 3/8：VF5000-71-2□ 1/2：VF5000-71-3□	アルミダイカスト
-	プラマイナベ小ねじ（1本）	DXT031-44-1 （M4×39.5 SW付）	-	バルブ取付用
-	六角穴付ボルト（1本）	-	AXT620-32-1 （M4×48 SW付）	バルブ取付用

注意・禁止事項

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	詳細タイプ	弁形式	パイロットポートねじの種類	パイロット数	パイロットポートの向き	最小発注数量

[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	Rc	シングル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	G	シングル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	NPTF	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	シングル	横向き	1個
[その他] 2位置エキゾースト	G	1/4	VFA3000	ベース配管形	G	シングル	上向き	1個
[その他] 2位置エキゾースト	G	1/4	VFA3000	ベース配管形	G	シングル	横向き	1個
[その他] 2位置エキゾースト	NPT	1/4	VFA3000	ベース配管形	NPT	シングル	上向き	1個
[その他] 2位置エキゾースト	NPTF	1/4	VFA3000	ベース配管形	NPTF	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	シングル	横向き	1個
[その他] 2位置エキゾースト	G	3/8	VFA3000	ベース配管形	G	シングル	上向き	1個
[その他] 2位置エキゾースト	NPT	3/8	VFA3000	ベース配管形	NPT	シングル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	Rc	シングル	横向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	G	ダブル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 2位置エキゾースト	G	1/4	VFA3000	ベース配管形	G	ダブル	上向き	1個
[その他] 2位置エキゾースト	NPT	1/4	VFA3000	ベース配管形	NPT	ダブル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 2位置エキゾースト	G	3/8	VFA3000	ベース配管形	G	ダブル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	-	-	VFA3000	ベース配管形・サブプレート無	G	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	-	-	VFA3000	ベース配管形・サブプレート無	NPT	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	-	-	VFA3000	ベース配管形・サブプレート無	NPTF	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	G	1/4	VFA3000	ベース配管形	G	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	G	3/8	VFA3000	ベース配管形	G	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	G	3/8	VFA3000	ベース配管形	G	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	NPT	3/8	VFA3000	ベース配管形	NPT	ダブル	上向き	1個
[その他] 3位置クローズドセンタ	NPT	3/8	VFA3000	ベース配管形	NPT	ダブル	横向き	1個
[その他] 3位置クローズドセンタ	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	横向き	1個
[その他] 3位置エキゾーストセンタ	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	上向き	1個
[その他] 3位置エキゾーストセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置エキゾーストセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置エキゾーストセンタ	G	1/4	VFA3000	ベース配管形	G	ダブル	横向き	1個
[その他] 3位置エキゾーストセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置エキゾーストセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置エキゾーストセンタ	G	3/8	VFA3000	ベース配管形	G	ダブル	横向き	1個
[その他] 3位置エキゾーストセンタ	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	横向き	1個
[その他] 3位置プレッシャセンタ	-	-	VFA3000	ベース配管形・サブプレート無	Rc	ダブル	上向き	1個
[その他] 3位置プレッシャセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置プレッシャセンタ	[Rc(R)] Rc	1/4	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置プレッシャセンタ	G	1/4	VFA3000	ベース配管形	G	ダブル	横向き	1個
[その他] 3位置プレッシャセンタ	NPT	1/4	VFA3000	ベース配管形	NPT	ダブル	上向き	1個
[その他] 3位置プレッシャセンタ	NPT	1/4	VFA3000	ベース配管形	NPT	ダブル	横向き	1個
[その他] 3位置プレッシャセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	上向き	1個
[その他] 3位置プレッシャセンタ	[Rc(R)] Rc	3/8	VFA3000	ベース配管形	Rc	ダブル	横向き	1個
[その他] 3位置プレッシャセンタ	NPT	3/8	VFA3000	ベース配管形	NPT	ダブル	横向き	1個
[その他] 2位置エキゾースト	-	-	VFA5000	ベース配管形・サブプレート無	Rc	シングル	上向き	1個
[その他] 2位置エキゾースト	-	-	VFA5000	ベース配管形・サブプレート無	G	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA5000	ベース配管形	Rc	シングル	上向き	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	VFA5000	ベース配管形	Rc	シングル	横向き	1個
[その他] 2位置エキゾースト	G	1/4	VFA5000	ベース配管形	G	シングル	上向き	1個

通常単価(税別) (税込単価)	通常出荷日

5,889円 ( 6,478円 )	19日目
5,889円 ( 6,478円 )	19日目
5,889円 ( 6,478円 )	19日目
7,622円 ( 8,384円 )	在庫品1日目当日出荷可能
6,832円 ( 7,515円 )	19日目
6,832円 ( 7,515円 )	19日目
6,832円 ( 7,515円 )	19日目
6,832円 ( 7,515円 )	19日目
7,785円 ( 8,564円 )	19日目
7,164円 ( 7,880円 )	6日目
7,683円 ( 8,451円 )	19日目
6,832円 ( 7,515円 )	19日目
6,832円 ( 7,515円 )	19日目
6,625円 ( 7,288円 )	19日目
7,688円 ( 8,457円 )	6日目
7,059円 ( 7,765円 )	19日目
8,796円 ( 9,676円 )	在庫品1日目当日出荷可能
8,001円 ( 8,801円 )	6日目
8,001円 ( 8,801円 )	19日目
8,001円 ( 8,801円 )	19日目
8,001円 ( 8,801円 )	6日目
8,001円 ( 8,801円 )	19日目
8,001円 ( 8,801円 )	19日目
7,059円 ( 7,765円 )	19日目
14,031円 ( 15,434円 )	19日目
15,760円 ( 17,336円 )	19日目
15,760円 ( 17,336円 )	19日目
15,760円 ( 17,336円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
16,602円 ( 18,262円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
16,585円 ( 18,244円 )	19日目
14,960円 ( 16,456円 )	19日目
14,031円 ( 15,434円 )	19日目
14,031円 ( 15,434円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,031円 ( 15,434円 )	19日目
14,031円 ( 15,434円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
17,188円 ( 18,907円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
14,960円 ( 16,456円 )	19日目
17,188円 ( 18,907円 )	19日目
10,097円 ( 11,107円 )	19日目
10,097円 ( 11,107円 )	19日目
11,928円 ( 13,121円 )	19日目
13,338円 ( 14,672円 )	19日目
11,928円 ( 13,121円 )	19日目

基本情報

基本情報

ベース配管形エアオペレートバルブ。
【特長】
・VF3000/5000シリーズのマニホールドと同一のマニホールドを用意（※VFA1000はありません。）
・単体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

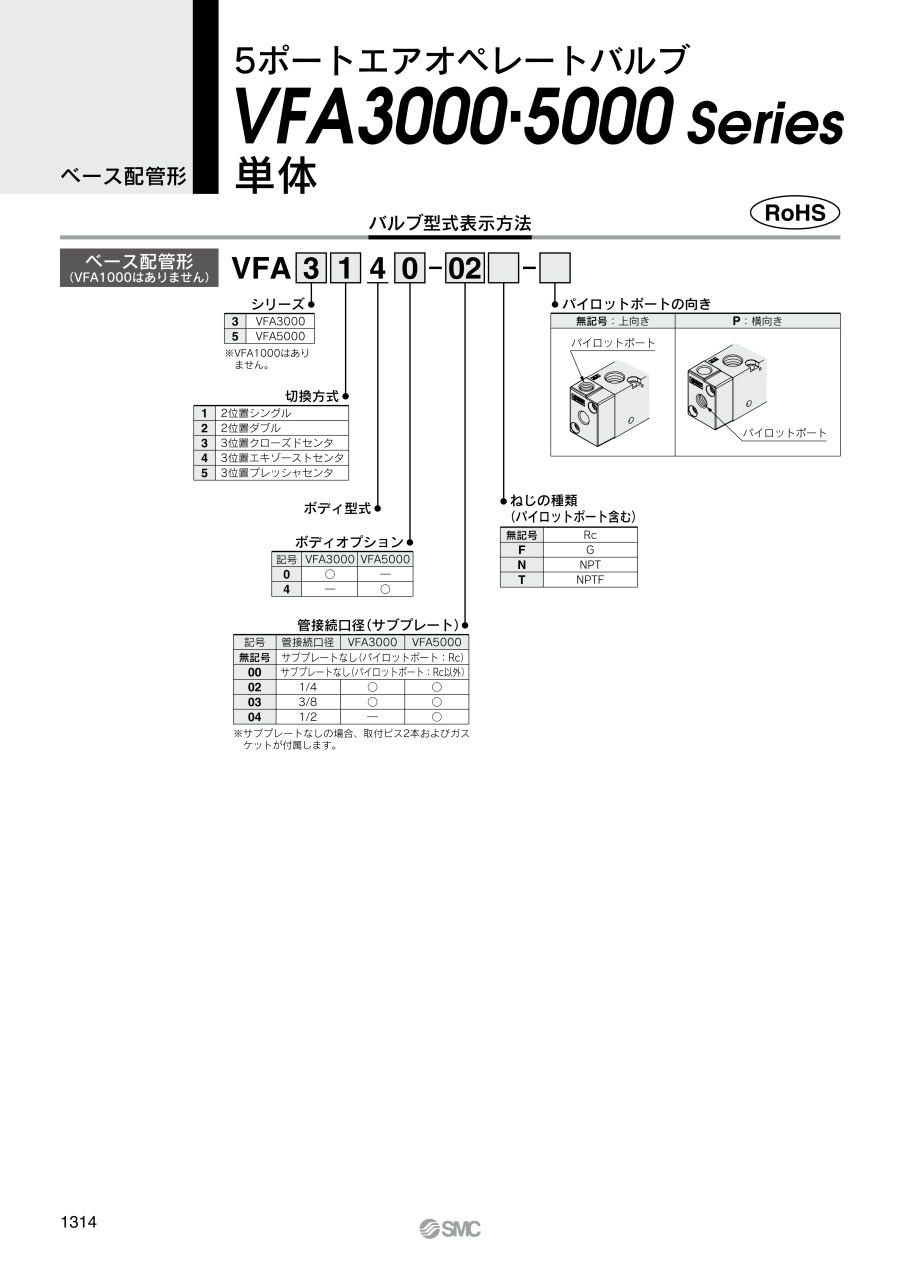

カタログ
