VFA1000シリーズ直接配管形

2位置シングル VFA1120-M5□（-F）（-P）

2位置ダブル VFA1220-M5□（-F）（-P）

2位置シングル VFA1120-01□（-F）（-P）

2位置ダブル VFA1220-01□（-F）（-P）

製品仕様

VFA1000シリーズ

VFA3000シリーズ

VFA5000シリーズ

シングルの場合のパイロット圧力範囲グラフ

型番		VFA1000
使用流体		空気
使用圧力範囲 MPa	2位置シングル	+0.15～+1.0
使用圧力範囲 MPa	2位置ダブル・3位置^注2）	-101.2kPa～+1.0
パイロット圧力範囲 MPa	2位置シングル	（0.4×P+0.1）～1.0 P：使用圧力
	2位置ダブル	+0.1～+1.0
	3位置	+0.15～+1.0
周囲温度および使用流体温度 ℃		-10～+50（ただし凍結なきこと。）
給油		不要
取付姿勢		自由
耐衝撃／耐振動 m/s^2注1）		300／50

注1）耐衝撃：主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFFの各条件で試験したとき誤作動なし。（初期における値）
注2）VFA1000は除く。

流量特性／質量表

バルブ型番	切換方式		管接続口径		流量特性^注1）						質量 g^注2）
			1,4,2 （P,A,B）	5, 3 （EA,EB）	1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
			1,4,2 （P,A,B）	5, 3 （EA,EB）	C［dm³/（s/bar）］	b	Cv	C［dm³/（s/bar）］	b	Cv
VFA1□20-M5	2位置	シングル	M5×0.8		0.49	0.40	0.13	0.52	0.35	0.13	97
VFA1□20-M5	2位置	ダブル	M5×0.8		0.49	0.40	0.13	0.52	0.35	0.13	120
VFA1□20-01	2位置	シングル	1/8	M5×0.8	0.76	0.22	0.17	0.53	0.28	0.13	93
VFA1□20-01	2位置	ダブル	1/8	M5×0.8	0.76	0.22	0.17	0.53	0.28	0.13	116
VFA3□30-01	2位置	シングル	1/8		3.0	0.38	0.78	2.8	0.30	0.67	135
	2位置	ダブル			3.0	0.38	0.78	2.8	0.30	0.67	158
	3位置	クローズドセンタ			2.4	0.31	0.64	1.8	0.37	0.46	175
		エキゾーストセンタ			2.6	0.37	0.70	3.0 ［2.5］	0.32 ［0.28］	0.76 ［0.62］
		プレッシャセンタ			3.0 ［1.4］	0.42 ［0.44］	0.83 ［0.39］	2.4	0.27	0.59
VFA3□30-02	2位置	シングル	1/4	1/8	4.0	0.36	1.0	3.1	0.32	0.75	131
	2位置	ダブル			4.0	0.36	1.0	3.1	0.32	0.75	154
	3位置	クローズドセンタ			2.4	0.45	0.68	1.9	0.37	0.47	171
		エキゾーストセンタ			3.0	0.42	0.82	3.1 ［2.7］	0.36 ［0.29］	0.79 ［0.66］
		プレッシャセンタ			5.5 ［1.4］	0.37 ［0.50］	1.4 ［0.40］	2.6	0.32	0.64
VFA5□20-02	2位置	シングル	1/4		7.1	0.46	1.9	7.7	0.51	2.2	294
	2位置	ダブル			7.1	0.46	1.9	7.7	0.51	2.2	329
	3位置	クローズドセンタ			6.7	0.46	1.8	6.6	0.41	1.8	368
		エキゾーストセンタ			7.1	0.42	1.9	8.0 ［7.4］	0.45 ［0.47］	2.2 ［2.1］
		プレッシャセンタ			6.8 ［2.7］	0.51 ［0.50］	2.0 ［0.78］	5.7	0.37	1.4
VFA5□20-03	2位置	シングル	3/8		8.8	0.44	2.4	10.0	0.49	2.9	280
	2位置	ダブル			8.8	0.44	2.4	10.0	0.49	2.9	315
	3位置	クローズドセンタ			7.5	0.43	2.0	7.5	0.38	1.9	354
		エキゾーストセンタ			8.3	0.40	2.2	10.0 ［8.7］	0.48 ［0.46］	3.0 ［2.4］
		プレッシャセンタ			9.2 ［3.0］	0.50 ［0.49］	2.6 ［0.85］	6.1	0.35	1.6

注1）［］内はノーマル位置の場合。
注2）ブラケットなしの値です。

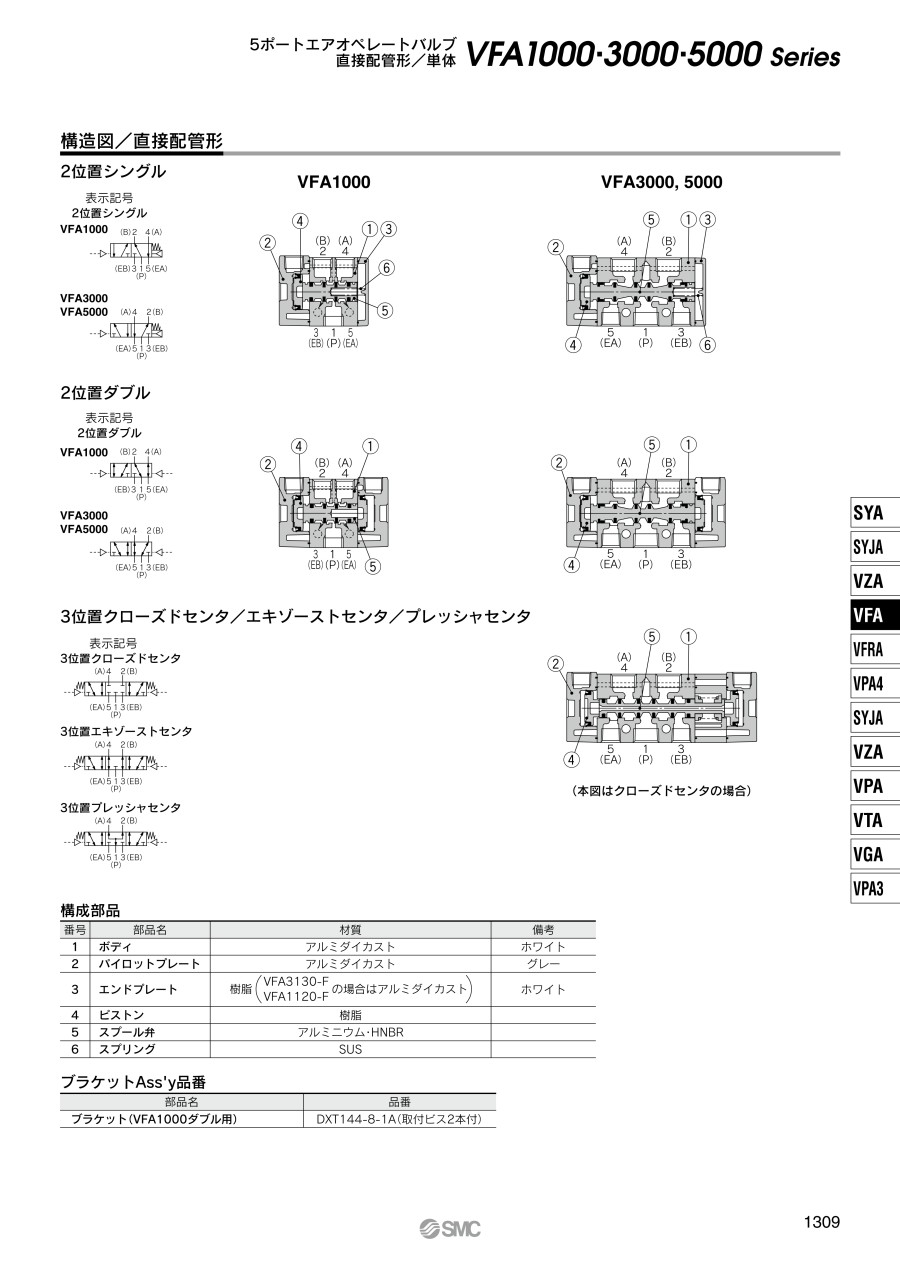

構造図／直接配管形

2位置シングル VFA1000

2位置シングル VFA3000、VFA5000

番号	部品名	材質	備考
1	ボディ	アルミダイカスト	アーバンホワイト
2	パイロットプレート	アルミダイカスト	アーバングレー
3	エンドプレート	樹脂（VFA3130-Fの場合はアルミダイカスト）樹脂（VFA1120-Fの場合はアルミダイカスト）	アーバンホワイト
4	ピストン	樹脂	-
5	スプール弁	アルミニウム・HNBR	-
6	スプリング	SUS	-

注意・禁止事項
