未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報

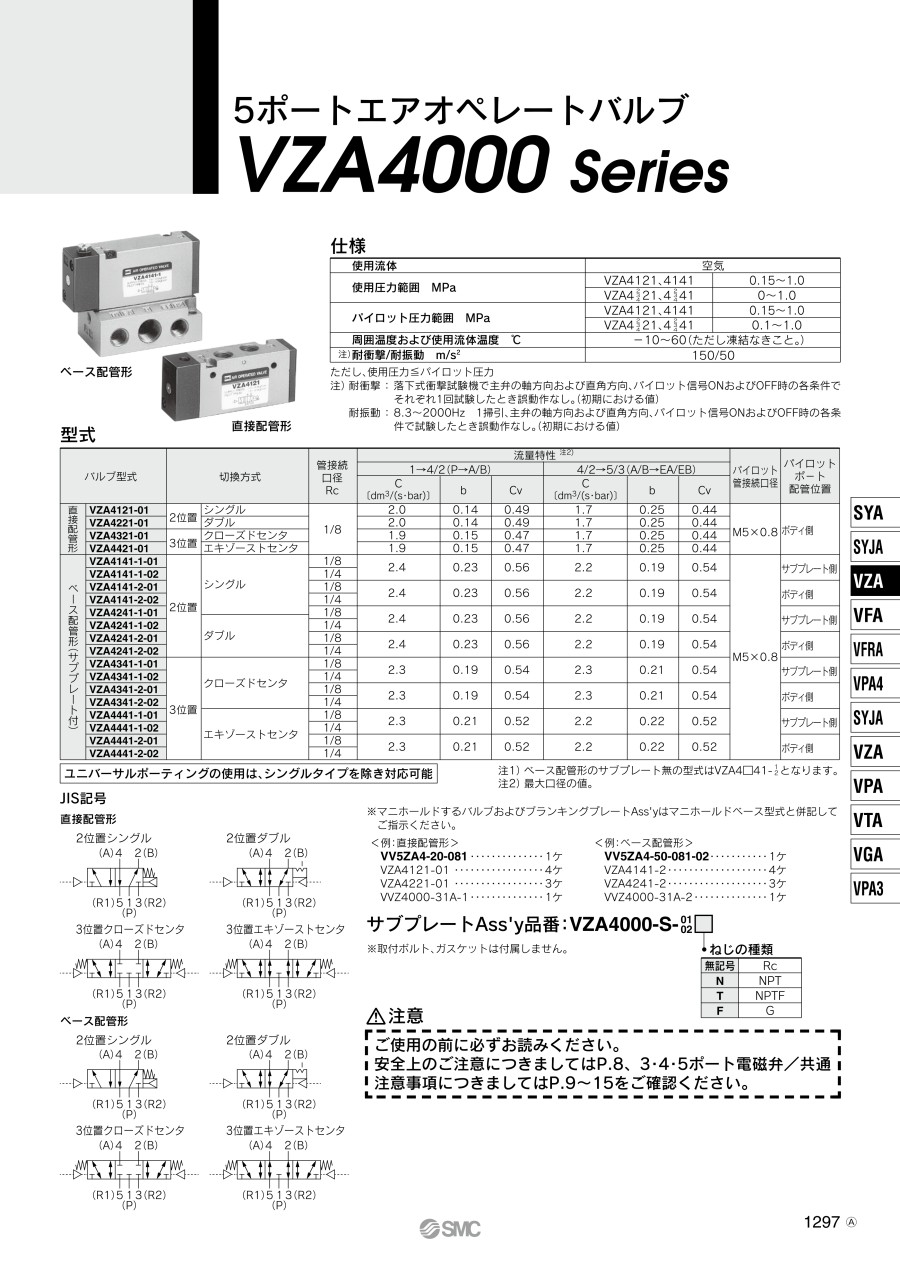

カタログ

商品情報

外形図

単位：mm

直接配管形

2位置シングル：VZA4121-01

2位置ダブル：VZA4221-01

3位置クローズドセンタ：VZA4321-01／3位置エキゾーストセンタ：VZA4421-01

ベース配管形

2位置シングル：VZA4141-□-01／02

2位置ダブル：VZA4241-□-01／02

3位置クローズドセンタ：VZA4341-□-01／02

3位置エキゾーストセンタ：VZA4441-□-01／02

製品仕様

ベース配管形

直接配管形

直接配管形 2位置シングル（左図）／2位置ダブル（右図）のJIS記号

使用流体	空気
使用圧力範囲 MPa	VZA4121、4141	0.15～1.0
使用圧力範囲 MPa	VZA4221、4321、4421、4241、4341、4441	0～1.0
パイロット圧力範囲 MPa	VZA4121、4141	0.15～1.0
パイロット圧力範囲 MPa	VZA4221、4321、4421、4241、4341、4441	0.1～1.0
^注）耐衝撃／耐振動 m/s²	150／50

ただし、使用圧力≦パイロット圧力
注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：8.3～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

型番

バルブ型番		切換方式		管接続口径Rc	流量特性^注2）
					1→4/2（P→A/B）
					C〔dm³/（s・bar）〕	b	Cv
直接配管形	VZA4121-01	2位置	シングル	1/8	2.0	0.14	0.49
	VZA4221-01	2位置	ダブル		2.0	0.14	0.49
	VZA4321-01	3位置	クローズドセンタ		1.9	0.15	0.47
	VZA4421-01	3位置	エキゾーストセンタ		1.9	0.15	0.47
ベース配管形（サププレート付）	VZA4141-1-01	2位置	シングル	1/8	2.4	0.23	0.56
	VZA4141-1-02			1/4	2.4	0.23	0.56
	VZA4141-2-01			1/8	2.4	0.23	0.56
	VZA4141-2-02			1/4	2.4	0.23	0.56
	VZA4241-1-01		ダブル	1/8	2.4	0.23	0.56
	VZA4241-1-02			1/4	2.4	0.23	0.56
	VZA4241-2-01			1/8	2.4	0.23	0.56
	VZA4241-2-02			1/4	2.4	0.23	0.56
	VZA4341-1-01	3位置	クローズドセンタ	1/8	2.3	0.19	0.54
	VZA4341-1-02			1/4	2.3	0.19	0.54
	VZA4341-2-01			1/8	2.3	0.19	0.54
	VZA4341-2-02			1/4	2.3	0.19	0.54
	VZA4441-1-01		エキゾーストセンタ	1/8	2.3	0.21	0.52
	VZA4441-1-02			1/4	2.3	0.21	0.52
	VZA4441-2-01			1/8	2.3	0.21	0.52
	VZA4441-2-02			1/4	2.3	0.21	0.52

バルブ型番		流量特性^注2）			パイロット管接続口径	パイロットポート配管位置
		4/2→5/3（A/B→EA/EB）
		C〔dm³/（s・bar）〕	b	Cv
直接配管形	VZA4121-01	1.7	0.25	0.44	M5×0.8	ボディ側
	VZA4221-01	1.7	0.25	0.44
	VZA4321-01	1.7	0.25	0.44
	VZA4421-01	1.7	0.25	0.44
ベース配管形（サププレート付）	VZA4141-1-01	2.2	0.19	0.54	M5×0.8	サブプレート側
	VZA4141-1-02	2.2	0.19	0.54		サブプレート側
	VZA4141-2-01	2.2	0.19	0.54		ボディ側
	VZA4141-2-02	2.2	0.19	0.54		ボディ側
	VZA4241-1-01	2.2	0.19	0.54		サブプレート側
	VZA4241-1-02	2.2	0.19	0.54		サブプレート側
	VZA4241-2-01	2.2	0.19	0.54		ボディ側
	VZA4241-2-02	2.2	0.19	0.54		ボディ側
	VZA4341-1-01	2.3	0.21	0.54		サブプレート側
	VZA4341-1-02	2.3	0.21	0.54		サブプレート側
	VZA4341-2-01	2.3	0.21	0.54		ボディ側
	VZA4341-2-02	2.3	0.21	0.54		ボディ側
	VZA4441-1-01	2.2	0.22	0.52		サブプレート側
	VZA4441-1-02	2.2	0.22	0.52		サブプレート側
	VZA4441-2-01	2.2	0.22	0.52		ボディ側
	VZA4441-2-02	2.2	0.22	0.52		ボディ側

注1）べ一ス配管形のサブプレート無の型番はVZA4□41-1／2となります。
注2）最大口径の値

注意・禁止事項

※ ご使用前に必ずカタログの「安全上のご注意につきまして」および「電磁弁／共通注意事項」をご確認ください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	オプション	弁形式	パイロット数	パイロットポート配管方法	最小発注数量

[その他] 2位置プレッシャ	[Rc(R)] Rc	1/8	-	直接配管形	シングル	直接配管形(ボディ側)	1個
[その他] 2位置プレッシャ	[Rc(R)] Rc	1/4	-	ベース配管形	シングル	サブプレート側(インターナル)	1個
ユニバーサル	[Rc(R)] Rc	1/8	-	直接配管形	ダブル	直接配管形(ボディ側)	1個
ユニバーサル	[Rc(R)] Rc	1/4	-	ベース配管形	ダブル	サブプレート側(インターナル)	1個
ユニバーサル	[Rc(R)] Rc	1/4	-	ベース配管形	ダブル	ボディ側(エキスターナル)	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/8	-	直接配管形	-	直接配管形(ボディ側)	1個

通常単価(税別) (税込単価)	通常出荷日

6,588円 ( 7,247円 )	9日目
7,688円 ( 8,457円 )	6日目
9,668円 ( 10,635円 )	在庫品1日目当日出荷可能
10,438円 ( 11,482円 )	19日目
10,438円 ( 11,482円 )	6日目
13,089円 ( 14,398円 )	9日目

詳細情報

基本情報

基本情報

VQZ2000/VQZ3000のマニホールドにも搭載可能なエアオペレートバルブ。
【特長】
・VZ4000シリーズのマニホールドと同一のマニホールドを用意
・ボディ型式：直接配管形（VZA4□2）/ベース配管形（VZA4□4）
・ねじの種類：Rc
・オプション：フート形ブラケット付き（VZA4121-01-Fのみ）
・パイロットポート配管方法（無記号）：直接配管形（ボディ側）
・パイロットポート配管方法（VZA4□□1-1）：サブプレート側（インターナル）
・パイロットポート配管方法（VZA4□□1-2）：ボディ側（エキスターナル）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ
