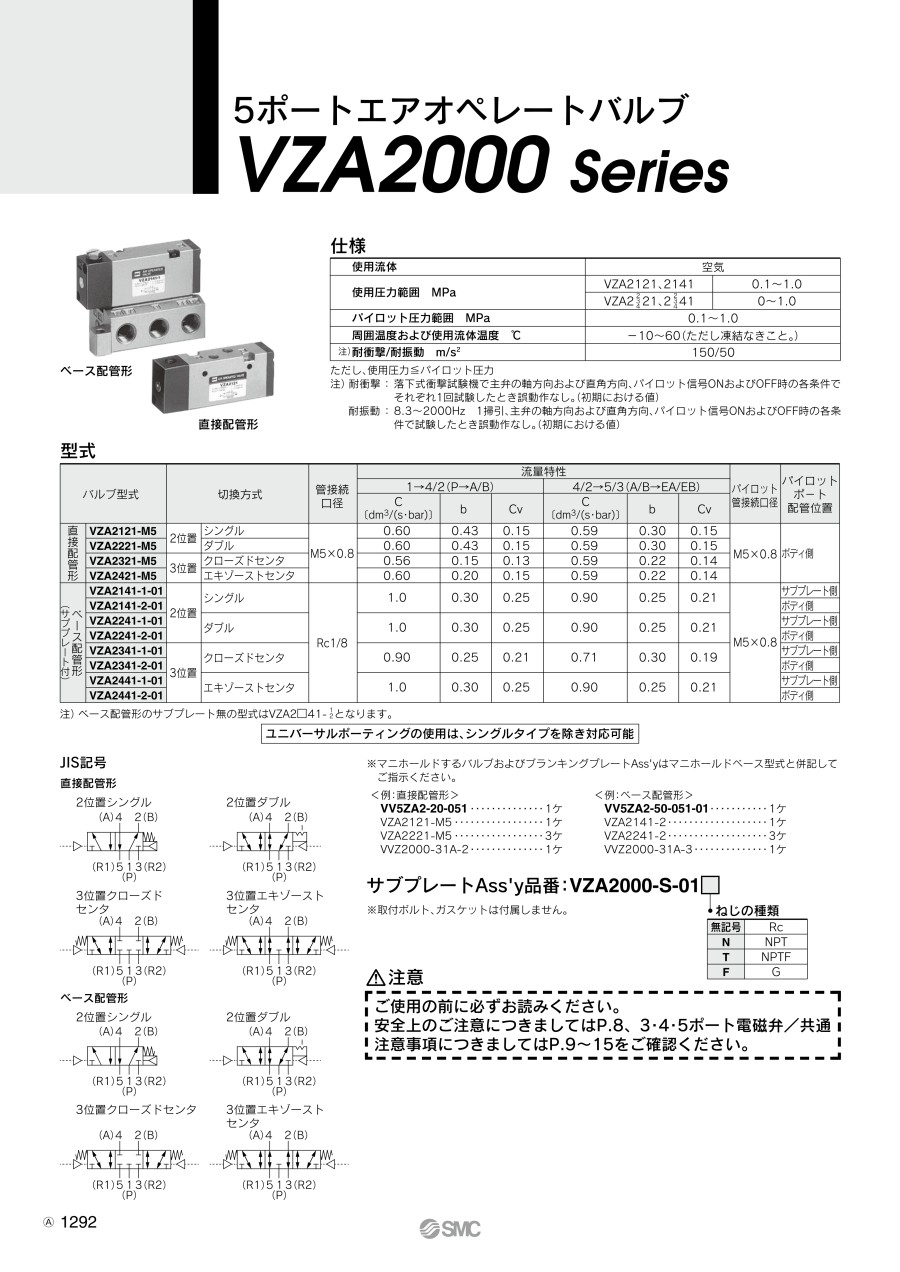

5ポートエアオペレートバルブ VZA2000シリーズ
- 通常単価(税別)
- 5,819円～8,063円
- 税込単価
- 6,401円～8,869円
直接配管形とベース配管形から選べるエアオペレートバルブ。【特長】・VZ4000...
詳細情報を確認する
商品情報
外形図
単位：mm
直接配管形
2位置シングル：VZA2121-M5
2位置ダブル：VZA2221-M5
3位置クローズドセンタ：VZA2321-M5／3位置エキゾーストセンタ：VZA2421-M5
ベース配管形
2位置シングル：VZA2141-1／2-01
2位置ダブル：VZA2241-1／2-01
3位置クローズドセンタ：VZA2341-1／2-01
3位置エキゾーストセンタ：VZA2441-1／2-01
製品仕様
ベース配管形
直接配管形
直接配管形 2位置シングル（左図）／2位置ダブル（右図）のJIS記号
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | VZA2121、2141 | 0.1～1.0 |
| VZA2221、2321、2421、2441、2241、2341、2441 | 0～1.0 | |
| パイロット圧力範囲 MPa | 0.1～1.0 | |
| 注）耐衝撃／耐振動 m/s2 | 150／50 | |
ただし、使用圧力≦パイロット圧力
注）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：8.3～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）
| バルブ型番 | 切換方式 | 管接続口径 | 流量特性 | ||||
|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | |||||||
| C〔dm3/（s・bar）〕 | b | Cv | |||||
| 直接配管形 | VZA2121-M5 | 2位置 | シングル | M5×0.8 | 0.60 | 0.43 | 0.15 |
| VZA2221-M5 | ダブル | 0.60 | 0.43 | 0.15 | |||
| VZA2321-M5 | 3位置 | クローズドセンタ | 0.56 | 0.15 | 0.13 | ||
| VZA2421-M5 | エキゾーストセンタ | 0.60 | 0.20 | 0.15 | |||
| （サブプレート付）ベース配管形 | VZA2141-1-01 | 2位置 | シングル | 1.0 | 0.30 | 0.25 | |
| VZA2141-2-01 | |||||||
| VZA2241-1-01 | ダブル | 1.0 | 0.30 | 0.25 | |||
| VZA2241-2-01 | |||||||
| VZA2341-1-01 | 3位置 | クローズドセンタ | Rc1/8 | 0.90 | 0.25 | 0.21 | |
| VZA2341-2-01 | |||||||
| VZA2441-1-01 | エキゾーストセンタ | 1.0 | 0.30 | 0.25 | |||
| VZA2441-2-01 | |||||||
| バルブ型番 | 流量特性 | パイロット管接続口径 | パイロットポート配管位置 | |||
|---|---|---|---|---|---|---|
| 4/2→5/3（A/B→EA/EB） | ||||||
| C〔dm3/（s・bar）〕 | b | Cv | ||||
| 直接配管形 | VZA2121-M5 | 0.59 | 0.30 | 0.15 | M5×0.8 | ボディ側 |
| VZA2221-M5 | 0.59 | 0.30 | 0.15 | |||
| VZA2321-M5 | 0.59 | 0.22 | 0.14 | |||
| VZA2421-M5 | 0.59 | 0.22 | 0.14 | |||
| （サブプレート付）ベース配管形 | VZA2141-1-01 | 0.90 | 0.25 | 0.21 | M5×0.8 | サブプレート側 |
| VZA2141-2-01 | ボディ側 | |||||
| VZA2241-1-01 | 0.90 | 0.25 | 0.21 | サブプレート側 | ||
| VZA2241-2-01 | ボディ側 | |||||
| VZA2341-1-01 | 0.71 | 0.30 | 0.19 | サブプレート側 | ||
| VZA2341-2-01 | ボディ側 | |||||
| VZA2441-1-01 | 0.90 | 0.25 | 0.21 | サブプレート側 | ||
| VZA2441-2-01 | ボディ側 | |||||
注）ベース配管形のサブプレート無の型番はVZA2□41-1／2となります。
注意・禁止事項
- ※ ご使用前に必ずカタログの「安全上のご注意につきまして」および「電磁弁／共通注意事項」をご確認ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,819円 ( 6,401円 ) | 9日目 |
6,588円 ( 7,247円 ) | 5日目 |
8,063円 ( 8,869円 ) | 9日目 |
詳細情報
基本情報
直接配管形とベース配管形から選べるエアオペレートバルブ。
【特長】
・VZ4000シリーズのマニホールドと同一のマニホールドを用意
・VQZ2000/VQZ3000のマニホールドにも搭載可能
・ボディ型式：直接配管形（VZA2□2）/ベース配管形（VZA2□4）
・ねじの種類：Rc、M5
・オプション： フート形ブラケット付き（VZA2121-M5-Fのみ）
・パイロットポート配管方法（無記号）：直接配管形（ボディ側）
・パイロットポート配管方法（VZA2□□1-1）：サブプレート側（インターナル）
・パイロットポート配管方法（VZA2□□1-2）：ボディ側（エキスターナル）
