商品情報

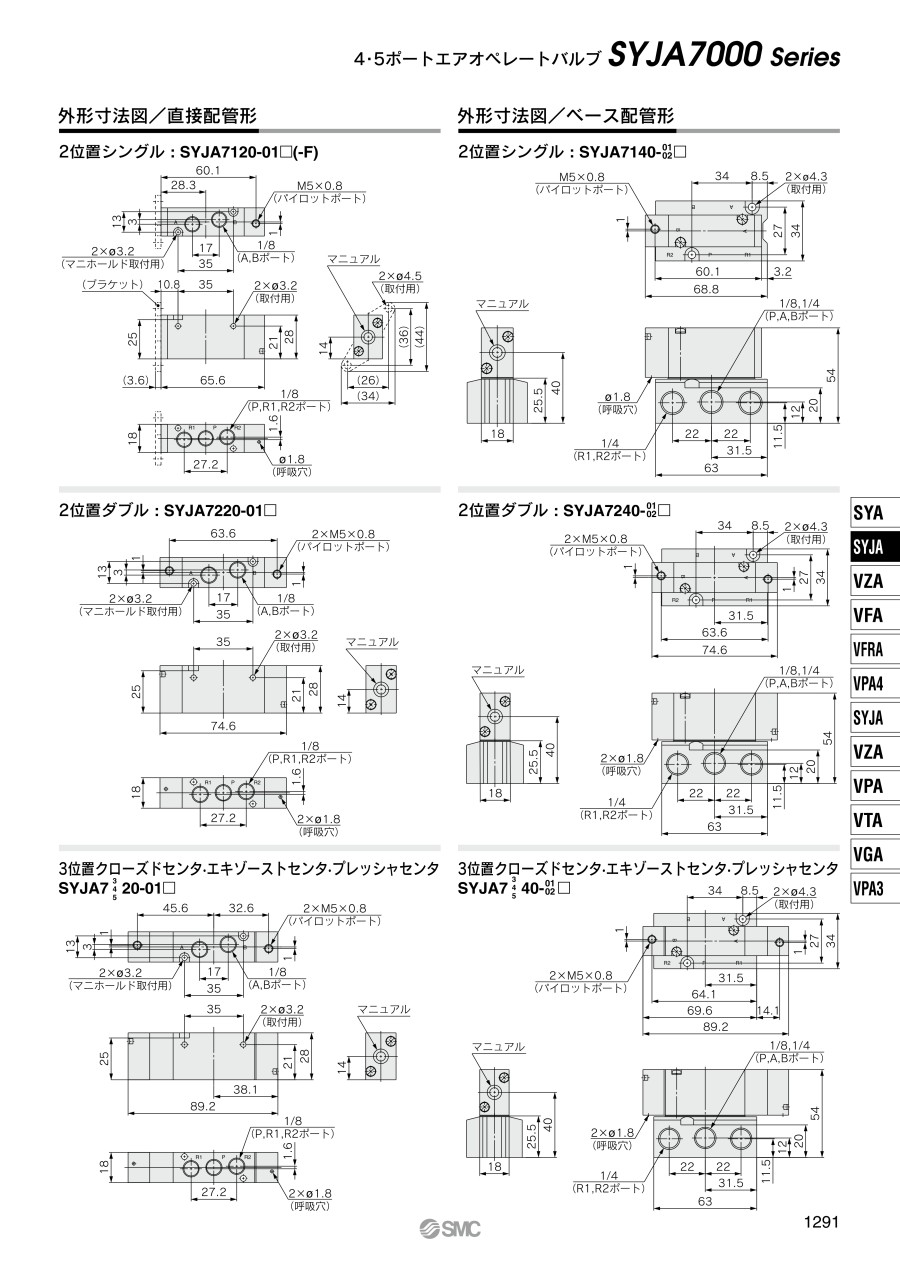

外形図

単位：mm

直接配管形

2位置シングル：SYJA7120-01（-F）

ベース配管形

2位置シングル：SYJA7140-01／02

2位置ダブル：SYJA7220-01

2位置ダブル：SYJA7240-01／02

3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ：SYJA73／4／5／20-01

3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ：SYJA73／4／5／40-01／02

製品仕様

ベース配管形

直接配管形

直接配管形 2位置シングル（左図）／2位置ダブル（右図）のJIS記号

使用流体		空気
使用圧力範囲 MPa	2位置シングル	+0.15～+0.7
	2位置ダブル	-100kPa～+0.7
	3位置	-100kPa～+0.7
注1）パイロット圧力範囲 MPa	2位置シングル	（0.4×P+0.1）～0.7P：使用圧力
	2位置ダブル	+0.1～+0.7
	3位置	+0.15～+0.7
周囲温度および使用流体温度 ℃		-10～+60（ただし凍結なきこと）
給油		不要
取付姿勢		自由
注2）耐衝撃／耐振動 m/s²		300／50

注1）シングルの場合は、リターン圧力を供給ポート｛1（P）ポート｝より導入し、作動する構造となっていますので、必ず供給ポートには、使用圧力範囲の圧力を供給してください。
注2）耐衝撃：落下式衝撃試験機で主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁の軸方向および直角方向、パイロット信号ONおよびOFF時の各条件で試験したとき誤動作なし。（初期における値）

シングルパイロットの場合のパイロット圧力範囲のグラフ

ブラケット付き

エアオペレートバルブ型番：SYJA7120-01-F

※ブラケットは専用ボディとなるために必ずブラケット付きで発注、ご使用ください。

流量特性／質量表

バルブ型番		切換方式		管接続口径	流量特性^注2）						パイロット接続口径	質量g^注3）
					1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
					C〔dm³/（s･bar）〕	b	Cv	C〔dm³/（s･bar）〕	b	Cv
直接配管形	SYJA7□20-01	2位置	シングル	1/8	2.2	0.36	0.58	2.4	0.34	0.63	M5×0.8	71
		2位置	ダブル		2.2	0.36	0.58	2.4	0.34	0.63		72
		3位置	クローズドセンタ		1.8	0.37	0.45	2.0	0.35	0.49		82
			エキゾーストセンタ		1.2	0.50	0.34	3.0 ［1.3］	0.35 ［0.52］	0.73 ［0.39］
			プレッシャセンタ		3.0 ［0.83］	0.37 ［0.50］	0.78 ［0.25］	1.8	0.37	0.45
	SYJA7□20-C6	2位置	シングル	A、Bポート：C6（φ6（直径6mm）ワンタッチ管継手） P、Rポート：1/8	1.6	0.33	0.4	2.2	0.32	0.53		82
		2位置	ダブル		1.6	0.33	0.4	2.2	0.32	0.53		83
		3位置	クローズドセンタ		1.4	0.27	0.35	1.9	0.33	0.49		93
			エキゾーストセンタ		1.1	0.37	0.27	2.5 ［1.3］	0.32 ［0.54］	0.61 ［0.38］
			プレッシャセンタ		1.8 ［0.78］	0.36 ［0.40］	0.45 ［0.22］	1.6	0.30	0.39
	SYJA7□20-C8	2位置	シングル	A、Bポート：C8（φ8（直径8mm）ワンタッチ管継手） P、Rポート：1/8	2.0	0.39	0.52	2.3	0.34	0.61		82
		2位置	ダブル		2.0	0.39	0.52	2.3	0.34	0.61		83
		3位置	クローズドセンタ		1.7	0.35	0.42	2.0	0.29	0.49		93
			エキゾーストセンタ		1.2	0.38	0.33	2.6 ［1.3］	0.35 ［0.49］	0.67 ［0.38］
			プレッシャセンタ		1.9 ［0.86］	0.57 ［0.46］	0.59 ［0.25］	1.7	0.39	0.42
ベース配管形（サブプレート付き）	SYJA7□40-01	2位置	シングル	1/8^注1）	2.3	0.45	0.57	2.8	0.37	0.71	M5×0.8	151（71）
		2位置	ダブル		2.3	0.45	0.57	2.8	0.37	0.71		152（72）
		3位置	クローズドセンタ		1.9	0.36	0.48	2.1	0.46	0.57		162（82）
			エキゾーストセンタ		1.2	0.48	0.35	3.4 ［1.3］	0.36 ［0.57］	0.86 ［0.41］
			プレッシャセンタ		3.3 ［0.85］	0.43 ［0.54］	0.78 ［0.25］	2.1	0.45	0.56
	SYJA7□40-02	2位置	シングル	1/4^注1）	2.3	0.41	0.61	2.9	0.35	0.74	M5×0.8	151（71）
		2位置	ダブル		2.3	0.41	0.61	2.9	0.35	0.74		152（72）
		3位置	クローズドセンタ		1.9	0.46	0.50	2.2	0.44	0.60		162（82）
			エキゾーストセンタ		1.3	0.45	0.35	3.7 ［1.4］	0.27 ［0.56］	0.87 ［0.43］
			プレッシャセンタ		3.6 ［0.83］	0.23 ［0.55］	0.84 ［0.25］	2.1	0.47	0.58

注1）P、A、Bポートが1/8の場合もR1、R2ポートは1/4。
注2）［］はノーマル位置の場合。
注3）（）内はサブプレートなしの値。
注4）ベース配管形のサブプレートなしの型番はSYJA7□40となります。

注意・禁止事項

※ ご使用前に必ずカタログの「安全上のご注意につきまして」および「電磁弁／共通注意事項」をご確認ください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

切換の種類	接続種類	配管ねじの呼び	チューブ径	ブラケット	弁形式	パイロット数	ポート数	継手ねじ部種類	最小発注数量

[その他] 2位置エキゾースト	[Rc(R)] Rc	1/8	-	ブラケットなし	直接配管形	シングル	4	-	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/8	-	ブラケット付き	直接配管形	シングル	4	-	1個
[その他] 2位置エキゾースト	G	1/8	-	ブラケットなし	直接配管形	シングル	4	-	1個
[その他] 2位置エキゾースト	NPT	1/8	-	ブラケットなし	直接配管形	シングル	4	-	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/8	-	-	ベース配管形	シングル	5	-	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	-	-	ベース配管形	シングル	5	-	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/8	-	ブラケットなし	直接配管形	ダブル	4	-	1個
[その他] 2位置エキゾースト	G	1/8	-	ブラケットなし	直接配管形	ダブル	4	-	1個
[その他] 2位置エキゾースト	NPT	1/8	-	ブラケットなし	直接配管形	ダブル	4	-	1個
[その他] 2位置エキゾースト	-	-	-	-	ベース配管形・サブプレート無	ダブル	5	-	1個
[その他] 2位置エキゾースト	[Rc(R)] Rc	1/4	-	-	ベース配管形	ダブル	5	-	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/8	-	ブラケットなし	直接配管形	ダブル	4	-	1個
[その他] 3位置クローズドセンタ	-	-	-	-	ベース配管形・サブプレート無	ダブル	5	-	1個
[その他] 3位置クローズドセンタ	[Rc(R)] Rc	1/4	-	-	ベース配管形	ダブル	5	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,814円 ( 7,495円 )	6日目
6,825円 ( 7,508円 )	6日目
6,498円 ( 7,148円 )	6日目
6,498円 ( 7,148円 )	6日目
7,386円 ( 8,125円 )	9日目
7,386円 ( 8,125円 )	6日目
9,228円 ( 10,151円 )	在庫品1日目当日出荷可能
8,086円 ( 8,895円 )	6日目
8,568円 ( 9,425円 )	39日目
8,479円 ( 9,327円 )	6日目
9,411円 ( 10,352円 )	6日目
11,470円 ( 12,617円 )	5日目
10,938円 ( 12,032円 )	9日目
11,827円 ( 13,010円 )	9日目

詳細情報

基本情報

基本情報

直接配管形・ベース配管形が選べるエアオペレートバルブ。
【特長】
・SYJ7000シリーズのマニホールドと同一のマニホールドを用意
・直接配管形 A・Bポート管接続口径（01）：1/8
・直接配管形 A・Bポート管接続口径（C6）：Φ6（直径6mm）ワンタッチ管継手
・直接配管形 A・Bポート管接続口径（C8）：Φ8（直径8mm）ワンタッチ管継手
・ねじ種類（ベース配管形）：Rc（無記号）・G（F）・NPT（N）・NPTF（T）
・切換方式：2位置シングル（1）・2位置ダブル（2）・3位置クローズドセンタ（3）
・切換方式：3位置エキゾーストセンタ（4）・3位置プレッシャセンタ（5）
