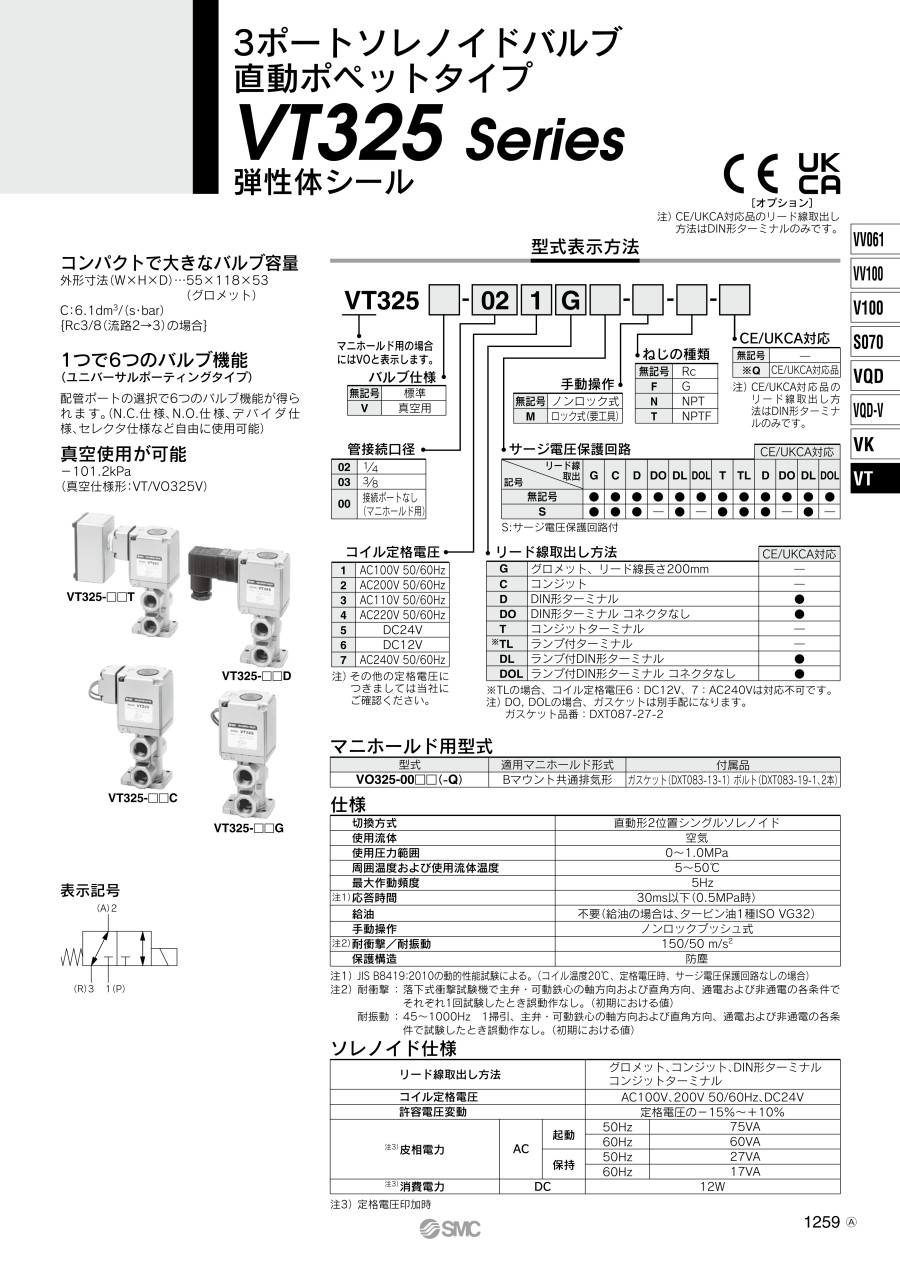

3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT325シリーズ

外形図

単位：mm

グロメット（G）

コンジット（C）

マニホールド仕様

共通排気形

※点線で囲まれた部分（バルブ単体のポート位置）は、裏配管の場合を示す。

製品仕様

VT325-□□T

VT325-□□D

VT325-□□C

VT325-□□G

仕様

注1）JIS B8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）

製品仕様

注3）定格電圧印加時

流量特性／質量表

注）バルブ単体の値です。マニホールドの場合は異なります。詳しくは下記のマニホールド仕様を参照してください。

構造

非通電時

• 非通電状態では、スプール弁3はスプールスプリング4の反力で上に押し上げられて、（1）は封鎖され、（2）と（3）が導通する。
• エアの流れ方向／（1）⇔ブロック、（2）⇔（3）

通電時

• コイル6に通電されるとプランジャ7が吸引され、オーバートラベルAss'y8を介して、スプール弁3を押し下げる。これにより（3）は封鎖され（1）と（2）が導通する。
• エアの流れ方向／（1）⇔（2）、（3）⇔ブロック

マニホールド仕様

共通排気形

• マニホールド形式：Bマウント
• 最大バルブ連数：17連※
• 適用電磁弁型番：VO325-00□□（-Q）

※4連以上の場合には、Pポート両側から加圧してください。また両側のRポートより排気するようにしてください。

注意・禁止事項

• ※1 電磁弁の底面には、主弁の呼吸穴があります。呼吸穴をふさぎますと作動不良となりますのでふさがないようにしてください。
  ※通常金属面に取り付けられる場合は、呼吸穴から呼吸溝を通って呼吸しますが特に取り付け面がゴム状の面の場合、ゴムの変形でふさがれる場合があります。
• ※2 排気ポートなど使用しないポートからゴミ、異物などが入り込まないよう対策を施してください。また、グロメット部には、鉄心の呼吸穴がありますので、粉塵、異物などが蓄積しないよう対策を施してください。

マニホールド仕様個別注意事項

• ※ バルブをマニホールドベースに取り付ける場合は、取り付け方向が決められています。間違った方向に取り付けると接続された機器が誤作動を起こす場合がありますので、カタログの外形図を参照し、取り付けを行ってください。なお外形図はN.C.仕様の場合を示しています。
• ※ N.C.仕様からN.O.仕様への組み替え方法：出荷時はN.C.仕様として組み付けています。 必要なバルブの2本の取り付ねじを外しマニホールドベース上でバルブ本体毎180°回転させ組み付けることにより、N.C.仕様からN.O.仕様への組み替えができます。（この時バルブの取り付け面にガスケットが取り付けいていることを確認してください。）ねじは十分に締め付けてください。取り付けねじの締め付けトルク：3N・m

その他

※上記以外の情報につきましてはカタログをご覧ください。
