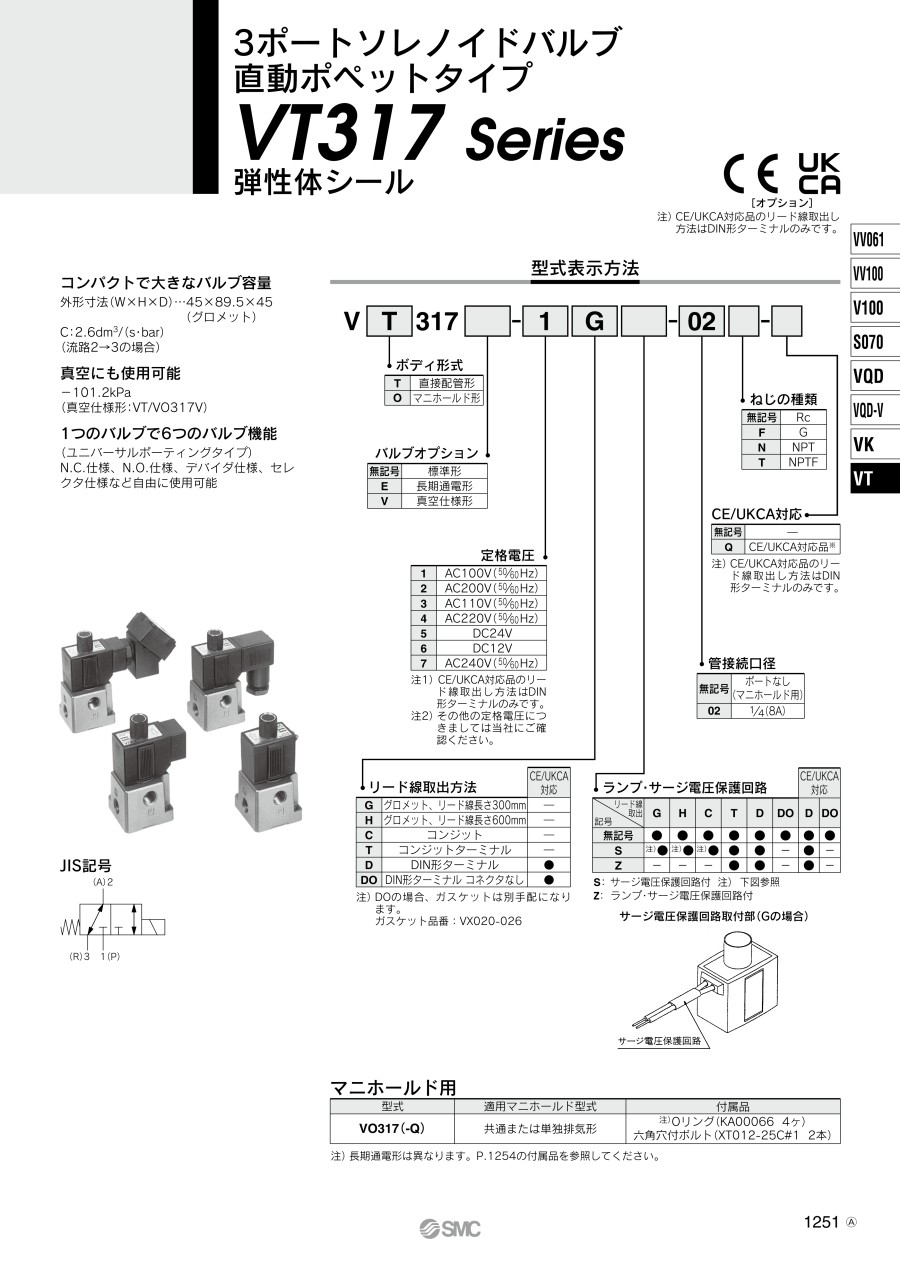

3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT317シリーズ

外形図

グロメット：VT317-□G

注）リード線長さ600mm（VT317-□H）もあります。

コンジット：VT317-□C

コンジットターミナル：VT317-□T

DIN形ターミナル：VT317-□D

製品仕様

外観

JIS記号

サージ電圧保護回路取り付け部（Gの場合）

注1）JIS B8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動 45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）定格電圧印加時。

流量特性／質量表

注）バルブ単体の値です。マニホールドの場合は異なります。詳しくはカタログのマニホールド仕様を参照してください。

構造

非通電時の構造図

スプール弁2はスプリング3の反力で上に押し上げられてポート（P）は封鎖され、ポート（A）とポート（R）が導通している。

通電時の構造図

可動鉄心Ass'y5が、固定鉄心6に吸引され、ブッシュロッド7を介して、スプール弁2を押し下げる。これによってポート（R）は封鎖され、ポート（P）とポート（A）が導通する。このとき、可動鉄心Ass'y5と固定鉄心6との間に隙間が生じるが、コイルの吸引力が可動鉄心Ass'y5内のスプリング力に打ち勝って、可動鉄心Ass'y5は固定鉄心6に吸引され密着する。

VT317シリーズ マニホールド仕様

VT317形マニホールドの外観

※画像は代表型番です。本製品はバルブ単品になります。マニホールドは付属しておりません。

マニホールド仕様

• マニホールド形式：Bマウント
• 最大バルブ連数：20連※1
• 適用電磁弁型式：VO317□-□□□（-Q）※2

• ※13連以上の場合にはPポート両側から加圧してください。また、共通排気形の場合はRポートも両側より排気してください。
• ※2VVT320シリーズのマニホールドにも取り付けられます。

※共通排気形の場合は、取り付け金具を取り付けることにより、PRポートを3/8とすることができます。

流量特性／質量表

注意・禁止事項

• ※1 電磁弁の底面には、主弁の呼吸穴があります。呼吸穴をふさぎますと作動不良となりますのでふさがないようにしてください。 ※通常金属面に取り付けられる場合は、呼吸穴から呼吸溝を通って呼吸しますが特に取り付け面がゴム状の面の場合、ゴムの変形でふさがれる場合があります。
• ※2 排気ポートなど使用しないポートからゴミ、異物などが入り込まないよう対策を施してください。また、グロメット部には、鉄心の呼吸穴がありますので、粉塵、異物などが蓄積しないよう対策を施してください。

マニホールド仕様個別注意事項

• ※ バルブをマニホールドベースに取り付ける場合は、取り付け方向が決められています。間違った方向に取り付けると接続された機器が誤作動を起こす場合がありますので、カタログのN.C.仕様→N.O.仕様の組み換え方法を参照し、取り付けを行ってください。
• ※ 各バルブはM4の2本の取り付けねじでマニホールドベースに固定されています。再取り付けの際は、取り付けねじは十分に締め付けてください。
  取り付けねじの締め付けトルク：1.4N・m
• ※ 取り付けはマニホールドベースの取り付け穴を利用しM4相当のボルトで均等に固定してください。

その他

※上記以外の情報につきましてはデジタルカタログをご覧ください。
