5ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK3000シリーズ
- 通常単価(税別)
- 153円～9,952円
- 税込単価
- 168円～10,947円
低消費電力のソレノイドバルブ。【特長】・C：0.54dm3/（s・bar）流路...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
直接配管形
グロメット：VK3120-□G-M5 管接続口径：M5の場合
DIN形ターミナル：VK3120-□D-M5
※他の寸法につきましてはグロメットをご参照ください。
グロメット：VK3120-□G-01 管接続口径：Rc1/8の場合
DIN形ターミナル：VK3120-□D-01
※他の寸法につきましてはグロメットをご参照ください。
製品仕様
ベース配管形
直接配管形
直接配管形のJIS記号
ベース配管形のJIS記号
仕様
| 切換方式 | 直動形2位置シングルソレノイド |
|---|---|
| 使用流体 | 空気 |
| 周囲温度および使用流体温度 | -10～50℃（ただし凍結なきこと。） |
| 応答時間（0.5MPa時）注1） | 10ms以下（標準）、15ms以下（低ワットタイプ） |
| 手動操作 | ノンロックブッシュ式 |
| 給油 | 不要（給油の場合はタービン油1種ISO VG32） |
| 取付姿勢 | 自由 |
| 耐衝撃、耐振動注2） | 300/50m/s2 |
| 保護構造 | 防塵 |
注1）JIS B8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）、DIN形ターミナル（D） | |
|---|---|---|
| 定格電圧 | AC | 100V、110V、200V、220V、240V |
| DC | 12V、24V | |
| 許容電圧変動 | 定格電圧の±10% | |
| 皮相電力（AC）※ | 起動 | 9.5VA/50Hz、8VA/60Hz |
| 保持 | 7VA/50Hz、5VA/60Hz | |
| 消費電力（DC）※ | ランプ無 | 4W（標準）、2W（低ワットタイプ） |
| ランプ有 | 4.3W（標準）、2.3W（低ワットタイプ） | |
| サージ電圧保護回路 | AC | バリスタ |
| DC | ダイオード（DC12V以下はバリスタ） | |
| インジケータランプ | AC | ネオン球 |
| DC | LED | |
※定格電圧印加時
流量特性/質量表
| バルブ型番 | 使用圧力範囲MPa | 管接続口径 | 流量特性 | 質量g | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→R1/R2） | |||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | グロメット形 | ||||
| 直接配管形 | VK3120 | 0～+0.7 | M5×0.8 | 0.45 | 0.37 | 0.12 | 0.43 | 0.37 | 0.12 | 90 |
| 1/8 | 0.84 | 0.10 | 0.19 | 0.40 | 0.33 | 0.10 | ||||
| VK3120Y （低ワット用・DC2W） | M5×0.8 | 0.38 | 0.30 | 0.09 | 0.40 | 0.34 | 0.10 | |||
| ベース配管形（サブプレート付） | VK3140 | 1/8 | 0.48 | 0.11 | 0.11 | 0.35 | 0.38 | 0.10 | ||
| VK3140Y （低ワット用・DC2W） | 1/8 | 0.63 | 0.10 | 0.14 | 0.54 | 0.12 | 0.12 | 130 | ||
| 0.50 | 0.12 | 0.11 | 0.48 | 0.19 | 0.12 | |||||

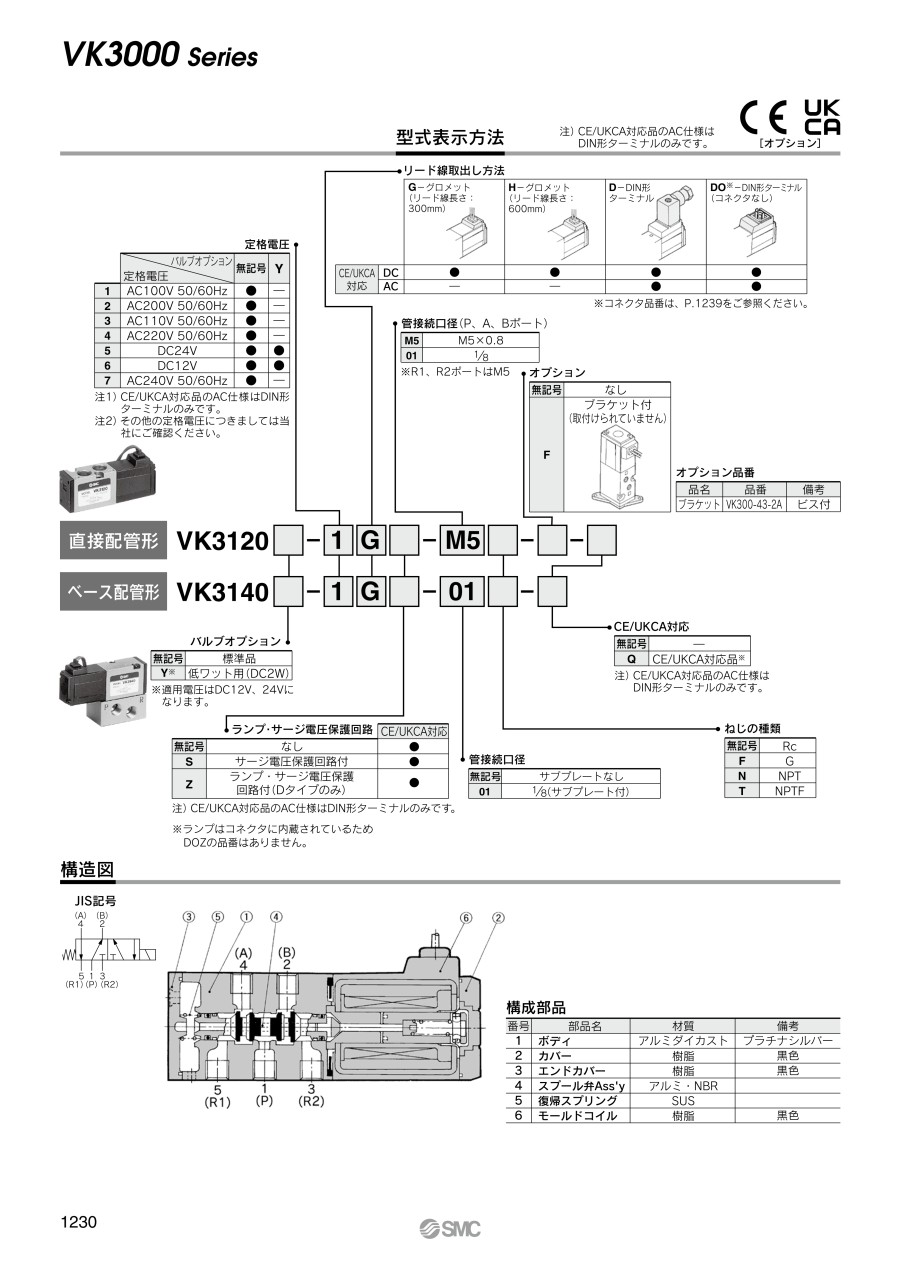

構造
JIS記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | プラチナシルバー |
| 2 | カバー | 樹脂 | 黒色 |
| 3 | エンドカバー | 樹脂 | 黒色 |
| 4 | スプール弁Ass'y | アルミ・NBR | - |
| 5 | 復帰スプリング | SUS | - |
| 6 | モールドコイル | 樹脂 | 黒色 |
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
153円 ( 168円 ) | 5日目 |
7,578円 ( 8,336円 ) | 9日目 |
8,885円 ( 9,774円 ) | 9日目 |
7,355円 ( 8,091円 ) | 9日目 |
8,118円 ( 8,930円 ) | 9日目 |
7,578円 ( 8,336円 ) | 6日目 |
6,778円 ( 7,456円 ) | 6日目 |
7,028円 ( 7,731円 ) | 6日目 |
7,689円 ( 8,458円 ) | 6日目 |
7,199円 ( 7,919円 ) | 6日目 |
7,696円 ( 8,466円 ) | 6日目 |
7,695円 ( 8,465円 ) | 9日目 |
7,854円 ( 8,639円 ) | 9日目 |
6,637円 ( 7,301円 ) | 6日目 |
7,108円 ( 7,819円 ) | 6日目 |
7,468円 ( 8,215円 ) | 19日目 |
7,355円 ( 8,091円 ) | 9日目 |
8,348円 ( 9,183円 ) | 9日目 |
8,709円 ( 9,580円 ) | 9日目 |
8,338円 ( 9,172円 ) | 9日目 |
7,355円 ( 8,091円 ) | 9日目 |
8,678円 ( 9,546円 ) | 9日目 |
6,637円 ( 7,301円 ) | 6日目 |
7,105円 ( 7,816円 ) | 6日目 |
7,105円 ( 7,816円 ) | 6日目 |
7,386円 ( 8,125円 ) | 6日目 |
7,207円 ( 7,928円 ) | 6日目 |
6,925円 ( 7,618円 ) | 6日目 |
8,789円 ( 9,668円 ) | 6日目 |
7,994円 ( 8,793円 ) | 6日目 |
8,134円 ( 8,947円 ) | 6日目 |
7,854円 ( 8,639円 ) | 6日目 |
8,891円 ( 9,780円 ) | 在庫品1日目当日出荷可能 |
7,578円 ( 8,336円 ) | 6日目 |
7,177円 ( 7,895円 ) | 6日目 |
7,577円 ( 8,335円 ) | 在庫品1日目当日出荷可能 |
7,108円 ( 7,819円 ) | 6日目 |
7,689円 ( 8,458円 ) | 在庫品1日目当日出荷可能 |
7,622円 ( 8,384円 ) | 在庫品1日目当日出荷可能 |
7,059円 ( 7,765円 ) | 6日目 |
7,622円 ( 8,384円 ) | 6日目 |
7,283円 ( 8,011円 ) | 9日目 |
7,728円 ( 8,501円 ) | 6日目 |
7,333円 ( 8,066円 ) | 9日目 |
6,925円 ( 7,618円 ) | 6日目 |
8,788円 ( 9,667円 ) | 9日目 |
7,577円 ( 8,335円 ) | 在庫品1日目当日出荷可能 |
7,672円 ( 8,439円 ) | 9日目 |
9,952円 ( 10,947円 ) | 9日目 |
7,028円 ( 7,731円 ) | 9日目 |
8,129円 ( 8,942円 ) | 9日目 |
8,152円 ( 8,967円 ) | 6日目 |
7,077円 ( 7,785円 ) | 6日目 |
6,937円 ( 7,631円 ) | 6日目 |
7,498円 ( 8,248円 ) | 6日目 |
7,498円 ( 8,248円 ) | 9日目 |
7,714円 ( 8,485円 ) | 6日目 |
7,179円 ( 7,897円 ) | 6日目 |
7,739円 ( 8,513円 ) | 19日目 |
8,601円 ( 9,461円 ) | 9日目 |
詳細情報
基本情報
低消費電力のソレノイドバルブ。
【特長】
・C：0.54dm3/（s・bar）
流路｛4/2→5/3（A/B→R1/R2）｝の場合
・コンパクト/幅18×長68（mm）
・銅系不可対策済。接流体部に銅系がなく、標準品がそのまま使用可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK300シリーズ
接流体部に銅系がなく、標準品がそのまま使用可能です。ユニバーサルポーティングでN.C.弁、N.O.弁、デバイダ弁、セレクタ弁など自由に使用できます。
SMC
4・5ポートソレノイドバルブ 弾性体シール SYJ3000シリーズ
パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2にして取り付けに対しても強度を向上しました。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
