3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VK300シリーズ
- 通常単価(税別)
- 5,049円～7,897円
- 税込単価
- 5,554円～8,687円
銅系不可対策済みのソレノイドバルブ。【特長】・N.C.弁、N.O.弁、デバイダ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
直接配管形
グロメット：VK332-□G-M5／01
DIN形ターミナル：VK332-□D-M5／01
- ※ 他の寸法につきましてはグロメットをご参照ください。
- ※ ［ ］内寸法は、管接続口径01の場合を示す。
ベース配管形
グロメット：VK334-□G-01
DIN形ターミナル：VK334-□D-01
※他の寸法につきましてはグロメットをご参照ください。
製品仕様
直接配管形
ベース配管形
直接配管形のJIS記号
ベース配管形のJIS記号
仕様
| 切換方式 | 直動形2位置シングルソレノイド |
|---|---|
| 使用流体 | 空気 |
| 周囲温度および使用流体温度 | -5～+50℃（ただし凍結なきこと。） |
| 注1）応答時間（0.5MPa時） | 10ms以下（標準）、15ms以下（低ワットタイプ） |
| 手動操作 | ノンロックプッシュ式 |
| 給油 | 不要（給油の場合はタービン油1種ISO VG32） |
| 取付姿勢 | 自由 |
| 注2）耐衝撃／耐振動 | 300／50m/s2 |
| 保護構造 | 防塵 |
注1）JIS B8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）、DIN形ターミナル（D） | ||
|---|---|---|---|
| 定格電圧 | AC | 100V、110V、200V、220V、240V | |
| DC | 12V、24V | ||
| 許容電圧変動 | 定格電圧の±10% | ||
| ※皮相電力（AC） | 標準 | 起動 | 9.5VA／50Hz、8VA／60Hz |
| 保持 | 7VA／50Hz、5VA／60Hz | ||
| 長期通電 | 起動 | 3.5VA／50Hz、3.3VA／60Hz | |
| 保持 | 3VA／50Hz、2.8VA／60Hz | ||
| ※消費電力（DC） | ランプ無 | 4W（標準）、2W（低ワットタイプ） | |
| ランプ有 | 4.3W（標準）、2.3W（低ワットタイプ） | ||
| サージ電圧保護回路 | AC | バリスタ | |
| DC | ダイオード（DC12V以下はバリスタ） | ||
| インジケータランプ | AC | ネオン球 | |
| DC | LED | ||
※定格電圧印加時
流量特性／質量表
| バルブ型番 | 使用圧力範囲 MPa | 管接続口径 | 流量特性 | 質量（g） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→2（P→A） | 2→3（A→R） | 3→2（R→A） | 2→1（A→P） | |||||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | グロメット | ||||
| 直接配管形 | VK332 | 0～+0.7 | M5×0.8 | 0.47 | 0.44 | 0.13 | 0.47 | 0.40 | 0.13 | 0.48 | 0.47 | 0.14 | 0.47 | 0.44 | 0.13 | 80 |
| VK332Y（低ワット用・DC2W） | 0.41 | 0.27 | 0.10 | 0.39 | 0.35 | 0.10 | 0.41 | 0.38 | 0.11 | 0.38 | 0.40 | 0.10 | ||||
| VK332E（長期通電形） | 0.41 | 0.27 | 0.10 | 0.39 | 0.35 | 0.10 | 0.41 | 0.38 | 0.11 | 0.38 | 0.40 | 0.10 | ||||
| VK332V（真空用） | -101.2kPa～+0.1 | 0.47 | 0.44 | 0.13 | 0.47 | 0.40 | 0.13 | 0.48 | 0.47 | 0.14 | 0.47 | 0.44 | 0.13 | |||
| VK332W（低ワット・真空用） | 0.41 | 0.27 | 0.10 | 0.39 | 0.35 | 0.10 | 0.41 | 0.38 | 0.11 | 0.38 | 0.40 | 0.10 | ||||
| ベース配管形 （サブプレート付） | VK334 | 0～+0.7 | 1/8 | 0.85 | 0.26 | 0.19 | 0.80 | 0.27 | 0.19 | 0.83 | 0.26 | 0.20 | 0.76 | 0.41 | 0.20 | 120 |
| VK334Y（低ワット用・DC2W） | 0.65 | 0.24 | 0.15 | 0.55 | 0.32 | 0.14 | 0.65 | 0.15 | 0.14 | 0.41 | 0.63 | 0.14 | ||||
| VK334E（長期通電形） | 0.65 | 0.24 | 0.15 | 0.55 | 0.32 | 0.14 | 0.65 | 0.15 | 0.14 | 0.41 | 0.63 | 0.14 | ||||
| VK334V（真空用） | -101.2kPa～+0.1 | 0.85 | 0.26 | 0.19 | 0.80 | 0.27 | 0.19 | 0.83 | 0.26 | 0.20 | 0.76 | 0.41 | 0.20 | |||
| VK334W（低ワット・真空用） | 0.65 | 0.24 | 0.15 | 0.55 | 0.32 | 0.14 | 0.65 | 0.15 | 0.14 | 0.41 | 0.63 | 0.14 | ||||

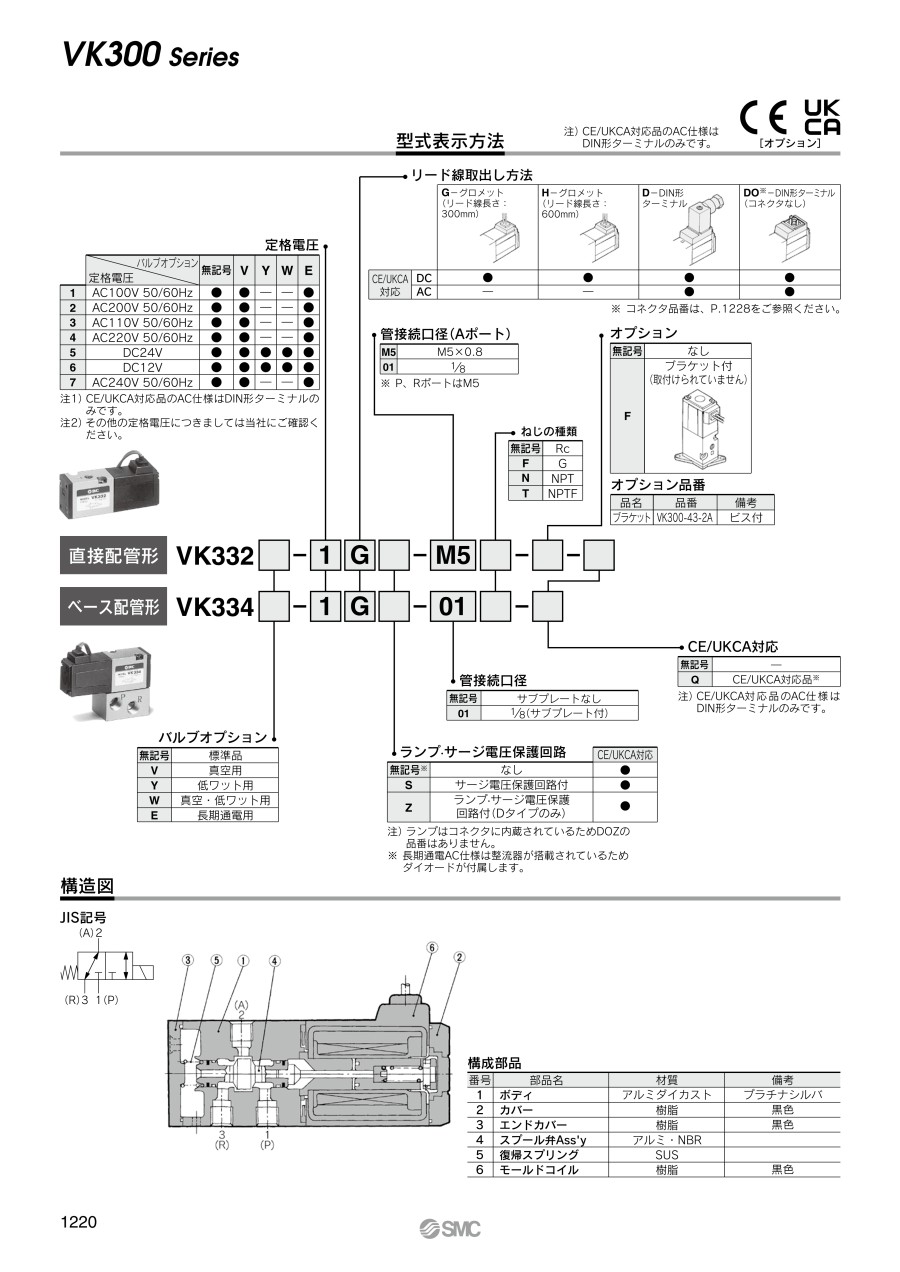

構造
JIS記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | プラチナシルバ |
| 2 | カバー | 樹脂 | 黒色 |
| 3 | エンドカバー | 樹脂 | 黒色 |
| 4 | スプール弁Ass'y | アルミ・NBR | - |
| 5 | 復帰スプリング | SUS | - |
| 6 | モールドコイル | 樹脂 | 黒色 |
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,936円 ( 6,530円 ) | 15日目 |
6,544円 ( 7,198円 ) | 6日目 |
5,188円 ( 5,707円 ) | 9日目 |
5,188円 ( 5,707円 ) | 15日目 |
6,028円 ( 6,631円 ) | 19日目 |
5,546円 ( 6,101円 ) | 6日目 |
6,264円 ( 6,890円 ) | 9日目 |
6,685円 ( 7,354円 ) | 15日目 |
6,403円 ( 7,043円 ) | 15日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,188円 ( 5,707円 ) | 9日目 |
5,301円 ( 5,831円 ) | 6日目 |
5,468円 ( 6,015円 ) | 6日目 |
5,288円 ( 5,817円 ) | 15日目 |
5,906円 ( 6,497円 ) | 15日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,516円 ( 6,068円 ) | 6日目 |
5,516円 ( 6,068円 ) | 6日目 |
5,936円 ( 6,530円 ) | 15日目 |
5,797円 ( 6,377円 ) | 6日目 |
5,336円 ( 5,870円 ) | 6日目 |
5,936円 ( 6,530円 ) | 6日目 |
6,077円 ( 6,685円 ) | 6日目 |
6,357円 ( 6,993円 ) | 6日目 |
6,264円 ( 6,890円 ) | 6日目 |
6,715円 ( 7,387円 ) | 6日目 |
7,433円 ( 8,176円 ) | 9日目 |
6,544円 ( 7,198円 ) | 6日目 |
6,264円 ( 6,890円 ) | 6日目 |
6,403円 ( 7,043円 ) | 6日目 |
6,685円 ( 7,354円 ) | 6日目 |
6,544円 ( 7,198円 ) | 6日目 |
5,379円 ( 5,917円 ) | 在庫品1日目当日出荷可能 |
5,188円 ( 5,707円 ) | 6日目 |
5,559円 ( 6,115円 ) | 6日目 |
5,929円 ( 6,522円 ) | 在庫品1日目当日出荷可能 |
6,666円 ( 7,333円 ) | 15日目 |
5,468円 ( 6,015円 ) | 6日目 |
5,610円 ( 6,171円 ) | 6日目 |
6,259円 ( 6,885円 ) | 在庫品1日目当日出荷可能 |
6,588円 ( 7,247円 ) | 在庫品1日目当日出荷可能 |
5,288円 ( 5,817円 ) | 6日目 |
5,814円 ( 6,395円 ) | 19日目 |
5,710円 ( 6,281円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,336円 ( 5,870円 ) | 15日目 |
5,657円 ( 6,223円 ) | 15日目 |
5,295円 ( 5,825円 ) | 6日目 |
5,188円 ( 5,707円 ) | 9日目 |
7,525円 ( 8,278円 ) | 15日目 |
6,778円 ( 7,456円 ) | 15日目 |
7,854円 ( 8,639円 ) | 15日目 |
7,199円 ( 7,919円 ) | 15日目 |
7,199円 ( 7,919円 ) | 15日目 |
6,632円 ( 7,295円 ) | 15日目 |
5,797円 ( 6,377円 ) | 6日目 |
6,138円 ( 6,752円 ) | 6日目 |
5,616円 ( 6,178円 ) | 6日目 |
5,896円 ( 6,486円 ) | 6日目 |
6,217円 ( 6,839円 ) | 9日目 |
詳細情報
基本情報
銅系不可対策済みのソレノイドバルブ。
【特長】
・N.C.弁、N.O.弁、デバイダ弁、セレクタ弁など自由に使用可能なユニバーサルポーティング
・C：0.80dm3/（s・bar）（流路2→3の場合）
・幅18×長さ63mmのコンパクトサイズ
・4WDC（標準）、2WDC（低ワットタイプ）の低消費電力
・真空使用可能（-101.2kPa）
・接流体部に銅系がなく、標準品がそのまま使用可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT307シリーズ
ソレノイドバルブです。主弁部にHNBRを採用した低濃度オゾン対策品です。ユニバーサルポーティングタイプでN.C.仕様、N.O.仕様、デバイダ仕様、セレクタ仕様などさまざまなバルブ機能を持ちます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
