4ポートソレノイドバルブ 直動ポペットタイプ VQD1000シリーズ
- 通常単価(税別)
- 788円～9,006円
- 税込単価
- 867円～9,907円
真空・破壊回路に使用可能なソレノイドバルブ。【特長】・抜群の高速で安定した応答...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
直接配管形
- L形プラグコネクタタイプ：VQD1121□-□L-M5
- M形プラグコネクタタイプ：VQD1121□-□M-M5
ベース配管形
- L形プラグコネクタタイプ：VQD1151□-□L-M5
- M形プラグコネクタタイプ：VQD1151□-□M-M5
ベース配管形
- L形プラグコネクタタイプ：VQD1251□-□L-M5
- M形プラグコネクタタイプ：VQD1251□-□M-M5
- ※ その他仕様などにつきましてはデジタルカタログを参照してください。
製品仕様
L形プラグコネクタタイプ ベース配管形の外観
L形プラグコネクタタイプ 直接配管形の外観
M形プラグコネクタタイプ ベース配管形の外観
M形プラグコネクタタイプ 直接配管形の外観
製品仕様
| 項目 | タイプ | ||||
|---|---|---|---|---|---|
| シングル標準タイプ | シングル大流量タイプ | ラッチング大流量タイプ | |||
| バルブ仕様 | 弁構造 | 4ポート直動ポペット弁 | |||
| 使用流体 | 空気 | ||||
| 最高使用圧力 | 0.7MPa | ||||
| 最低使用圧力／真空仕様の場合 | 0MPa／-101.2kPa | ||||
| 応答時間注1） | ON：4ms±1，OFF：2ms±1 | 10ms以下 | |||
| 周囲温度および使用流体温度 | -10～+50℃注2） | ||||
| 給油 | 不要 | ||||
| 手動操作 | ノンロックプッシュ式 | ロック式 | |||
| 耐衝撃／耐振動注3） | 150／30m/s2 | ||||
| 取付け姿勢 | 自由 | ||||
| 保護構造 | 防塵 | ||||
| 質量 | 34g | 37g | |||
| 電気仕様 | コイル定格電圧 | DC | 24V，12V | DC24V | |
| 許容電圧変動 | 定格電圧の±10% | ||||
| コイル絶縁の種類 | B種相当 | ||||
| 消費電力 | DC | 2W | 3.2W（省電力形）（起動3.2W、保持1.0W）注4） | 2W | |
| リード線取出し方法 | L形プラグコネクタ、M形プラグコネクタ（ランプ・サージ電圧保護回路付） | ||||
注1）JIS B8419：2010応答時間の測定による。（コイル温度20℃、圧力0.5MPa、定格電圧、ランプ・サージ電圧保護回路付、放置直後を除く作動中の値）放置直後の作動は使用条件により、1msec程度の応答遅れを生じる場合があります。
注2）低温の場合はドライエアを使用し、結露なきこと。
注3）耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注4）起動時間については、デジタルカタログの「配線仕様について」に記載の省電力形電力波形をご参照ください。
流量特性表
| バルブ型式 | 管接続 口径 | 流量特性 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | |||
| 直接配管形 | VQD1121-□L-M5 VQD1121-□M-M5 | M5×0.8 | 0.22 | 0.16 | 0.05 | 0.19 | 0.31 | 0.05 |
| VQD1121U-□L-M5 VQD1121U-□M-M5 VQD1121W-□L-M5 VQD1121W-□M-M5 | 0.27 | 0.24 | 0.07 | 0.28 | 0.28 | 0.07 | ||
| ベース配管形 （サブプレート付） | VQD1151-□L-M5 VQD1151-□M-M5 | 0.22 | 0.10 | 0.05 | 0.22 | 0.31 | 0.06 | |
| VQD1151U-□L-M5 VQD1151U-□M-M5 VQD1151W-□L-M5 VQD1151W-□M-M5 VQD1251U-□L-M5 VQD1251U-□M-M5 VQD1251W-□L-M5 VQD1251W-□M-M5 | 0.27 | 0.25 | 0.07 | 0.27 | 0.28 | 0.07 | ||
構造
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ソレノイドコイルAss'y | - | - |
| 2 | サブプレート | アルミニウム | VQD1000-S-M5（ベース配管形のみ） |
| 3 | ボディ | ZDC | - |
| 4 | スプール弁 | アルミニウム | - |
| 5 | ポペット | HNBR | - |
| 6 | ガイドリング | 樹脂 | - |
| 7 | 復帰スプリング | SUS | - |
| 8 | マニュアル | アルミニウム | - |
| 9 | ガスケット | HNBR | - |
| 10 | プラマイナベ小ねじ | 鋼 | - |
構成部品（シングルタイプ）
注）ボディ本体の分解はできません。

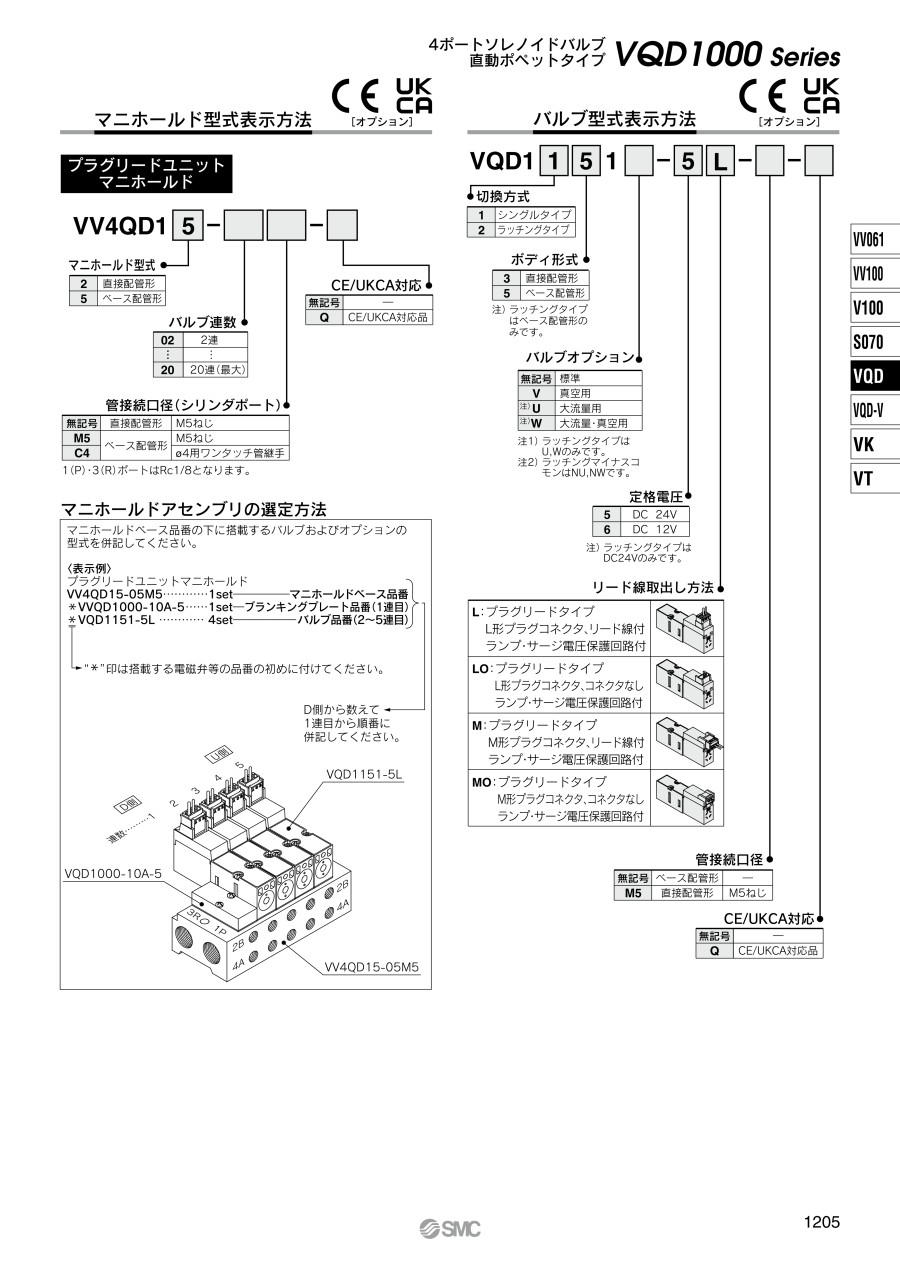

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
788円 ( 867円 ) | 9日目 |
7,412円 ( 8,153円 ) | 在庫品1日目当日出荷可能 |
7,506円 ( 8,257円 ) | 6日目 |
6,444円 ( 7,088円 ) | 在庫品1日目当日出荷可能 |
7,348円 ( 8,083円 ) | 6日目 |
7,700円 ( 8,470円 ) | 在庫品1日目当日出荷可能 |
7,506円 ( 8,257円 ) | 6日目 |
6,444円 ( 7,088円 ) | 6日目 |
7,348円 ( 8,083円 ) | 6日目 |
7,348円 ( 8,083円 ) | 6日目 |
6,443円 ( 7,087円 ) | 6日目 |
6,781円 ( 7,459円 ) | 6日目 |
7,822円 ( 8,604円 ) | 6日目 |
6,443円 ( 7,087円 ) | 6日目 |
7,664円 ( 8,430円 ) | 6日目 |
7,364円 ( 8,100円 ) | 在庫品1日目当日出荷可能 |
7,822円 ( 8,604円 ) | 6日目 |
6,443円 ( 7,087円 ) | 6日目 |
7,664円 ( 8,430円 ) | 6日目 |
7,519円 ( 8,271円 ) | 在庫品1日目当日出荷可能 |
7,980円 ( 8,778円 ) | 6日目 |
6,454円 ( 7,099円 ) | 6日目 |
7,822円 ( 8,604円 ) | 6日目 |
6,874円 ( 7,561円 ) | 6日目 |
6,454円 ( 7,099円 ) | 9日目 |
7,822円 ( 8,604円 ) | 6日目 |
7,980円 ( 8,778円 ) | 6日目 |
7,208円 ( 7,929円 ) | 9日目 |
7,980円 ( 8,778円 ) | 6日目 |
7,519円 ( 8,271円 ) | 6日目 |
8,297円 ( 9,127円 ) | 6日目 |
7,089円 ( 7,798円 ) | 6日目 |
8,137円 ( 8,951円 ) | 6日目 |
7,196円 ( 7,916円 ) | 6日目 |
8,297円 ( 9,127円 ) | 6日目 |
7,722円 ( 8,494円 ) | 在庫品1日目当日出荷可能 |
8,137円 ( 8,951円 ) | 6日目 |
5,687円 ( 6,256円 ) | 6日目 |
6,632円 ( 7,295円 ) | 6日目 |
5,687円 ( 6,256円 ) | 6日目 |
5,793円 ( 6,372円 ) | 6日目 |
6,751円 ( 7,426円 ) | 6日目 |
5,963円 ( 6,559円 ) | 6日目 |
7,412円 ( 8,153円 ) | 在庫品1日目当日出荷可能 |
6,467円 ( 7,114円 ) | 6日目 |
5,901円 ( 6,491円 ) | 6日目 |
6,130円 ( 6,743円 ) | 在庫品1日目当日出荷可能 |
6,644円 ( 7,308円 ) | 6日目 |
6,538円 ( 7,192円 ) | 6日目 |
5,755円 ( 6,331円 ) | 6日目 |
5,963円 ( 6,559円 ) | 6日目 |
7,412円 ( 8,153円 ) | 在庫品1日目当日出荷可能 |
5,893円 ( 6,482円 ) | 6日目 |
5,364円 ( 5,900円 ) | 6日目 |
6,337円 ( 6,971円 ) | 6日目 |
6,538円 ( 7,192円 ) | 6日目 |
5,793円 ( 6,372円 ) | 6日目 |
5,364円 ( 5,900円 ) | 6日目 |
5,483円 ( 6,031円 ) | 6日目 |
6,538円 ( 7,192円 ) | 6日目 |
詳細情報
基本情報
真空・破壊回路に使用可能なソレノイドバルブ。
【特長】
・抜群の高速で安定した応答性
・小型・軽量（34g）でしかも大流量
・真空使用可能（-101.2kPa）
・クリーン環境への対応
・主弁に摺動パッキンがない構造のため、接流体部禁油処理仕様が可能
・銅系不可仕様
