小型直動 3ポートソレノイドバルブ S070シリーズ
- 通常単価(税別)
- 2,010円～3,449円
- 税込単価
- 2,211円～3,794円
7mm幅小形電磁弁のソレノイドバルブ。【特長】・7mm幅小形電磁弁マニホールド...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
ベース配管形／ビス止め
S070B-□□G-M3 グロメットタイプ
S070B-□□C-M3 プラグリードタイプ
S070B-□□G-M5 グロメットタイプ
S070B-□□C-M5 プラグリードタイプ

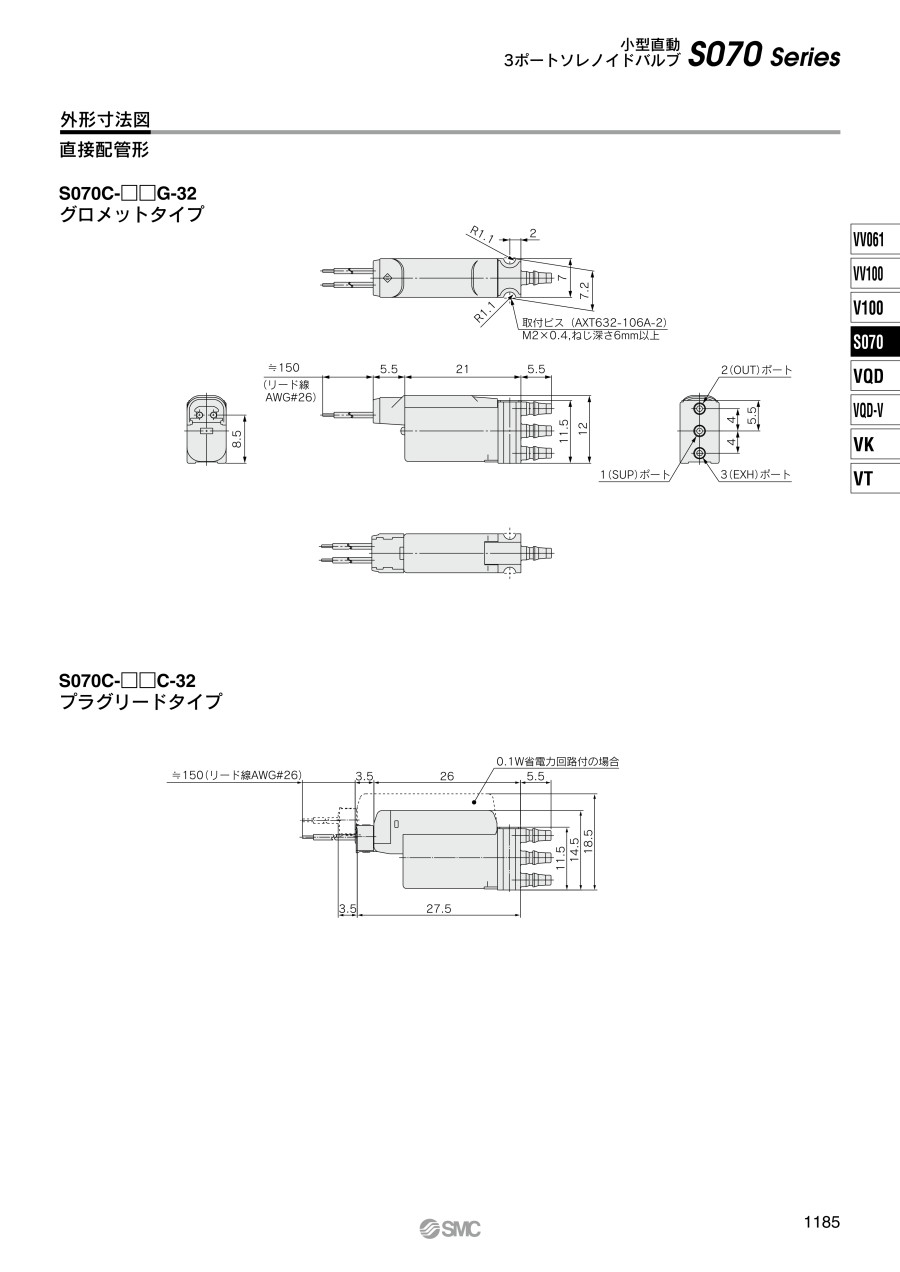

直接配管形
S070C-□□G-32 グロメットタイプ
S070C-□□C-32 プラグリードタイプ
製品仕様
| 弁構造 | ポペット |
|---|---|
| 使用流体 | 空気・低真空（1.33×102Pa） |
| 最高作動圧力 | 0.3MPa （0.35W、0.1W）、0.5MPa （0.5W） |
| 耐圧力 | 1MPa |
| 周囲および流体温度注1） | -10～+50℃ |
| 給油 | 不要 |
| 耐振動・耐衝撃注2） | 30／150m/s2 |
| 保護構造 | IP40 |
| 質量 | 5g（バルブ単体） |
| 取付姿勢 | 自由 |
注1）低温で使用の場合はドライエアを使用し、結露なきこと。
注2）耐振動：45～2,000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。
耐衝撃：落下衝撃試験機で可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
注3）低真空仕様の場合は使用圧力範囲が1.33×102Pa～最高作動圧力となります。
電気仕様
| 消費電力注1） | 0.35W（標準）、0.5W（高圧仕様）、0.1W（保持時） |
|---|---|
| コイル定格電圧 | 3、5、6、12、24VDC |
| 許容電圧変動 | 定格電圧の±10% |
| コイル絶縁種類 | B種相当 |
注1）ランプ・サージ電圧保護回路付および省電力回路付の場合、ランプにより2mA分の電力を消費します。
流量特性・応答時間
| 消費電力 | 最高作動圧力 | 流量特性 | 応答時間ms注2,3） | |||
|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | ON | OFF | ||
| 0.5WDC | 0.5MPa | 0.042 | 0.27 | 0.011 | 3以下 | 3以下 |
| 0.3MPa | 0.060 | 0.28 | 0.016 | 5以下 | 3以下 | |
| 0.35WDC | 0.3MPa | 0.042 | 0.27 | 0.011 | 3以下 | 3以下 |
| 0.1MPa | 0.060 | 0.28 | 0.016 | 5以下 | 3以下 | |
| 0.1WDC（保持時）省電力回路付注1） | 0.3MPa | 0.021 | 0.27 | 0.006 | 3以下 | 6以下 |
| 0.1MPa | 0.042 | 0.28 | 0.011 | 5以下 | 6以下 | |
注1）起動時（100ms間）0.35WDC、保持時0.1WDCとなります。
注2）応答時間は定格電圧、最高使用圧力、周囲温度・流体温度常温（≒25℃）時の値です。
注3）下記の条件や環境でご使用の場合、上記値に比べて弁の切換り時間が極端に遅くなる場合がありますので、ご注意ください。
- 1.バルブを長期間使用しない場合の第1回目の応答時間
- 2.供給圧力が低圧（0.1MPa以下）でご使用の場合
- 3.周囲温度、流体温度が低温（10℃以下）の環境でご使用の場合
構造
S070B-□□G
- ※ ベース配管形（ビス止め）の場合を示します。
構成部品
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ソレノイドコイル | - |
| 2 | ボディ | 樹脂 |
| 3 | 固定鉄心 | SUS |
| 4 | 可動鉄心Ass'y | SUS・樹脂 |
| 5 | 復帰スプリング | SUS |
| 6 | ポペット | FKM |
| 7 | インターフェイスガスケット | HNBR |
| 8 | 取付ビス | 炭素鋼 |
| 9 | サブプレート | アルミ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,739円 ( 3,013円 ) | 6日目 |
2,010円 ( 2,211円 ) | 9日目 |
2,629円 ( 2,892円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
3,288円 ( 3,617円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,849円 ( 3,134円 ) | 6日目 |
2,849円 ( 3,134円 ) | 6日目 |
2,528円 ( 2,781円 ) | 6日目 |
3,297円 ( 3,627円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
3,449円 ( 3,794円 ) | 在庫品1日目当日出荷可能 |
2,772円 ( 3,049円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
3,295円 ( 3,625円 ) | 6日目 |
2,078円 ( 2,286円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,875円 ( 3,163円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
3,288円 ( 3,617円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,298円 ( 2,528円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,486円 ( 2,735円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,874円 ( 3,161円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 6日目 |
2,873円 ( 3,160円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,486円 ( 2,735円 ) | 6日目 |
2,180円 ( 2,398円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
2,297円 ( 2,527円 ) | 6日目 |
2,078円 ( 2,286円 ) | 6日目 |
詳細情報
基本情報
7mm幅小形電磁弁のソレノイドバルブ。
【特長】
・7mm幅小形電磁弁マニホールド
・バルブ単体の質量5g
・単体仕様、ベース配管形マニホールド、直接配管形マニホールド選択可能
・マニホールド型式：SS073
【カタログはこちらをご参照ください】
・ベース配管形/クリップ止め：P.A-1376
・直接配管形スタッキングマニホールドタイプ：P.A-1380
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
