3ポートソレノイドバルブ 直動形 弾性体シール V100シリーズ
- 通常単価(税別)
- 2,758円～5,697円
- 税込単価
- 3,034円～6,267円
コネクタ部への異物の侵入などによる短絡事故の防止に有効なソレノイドバルブ。【特...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
ベース配管形（サブプレート付）
グロメット（G）、（H）：V114／124（A）-□G／H□□-M5
注）［ ］はACの場合。〈 〉は大流量タイプ（A）の場合。
L形プラグコネクタ（L）：V114／124（A）-□L□□-M5
その他の寸法は、グロメットタイプと同じになる。
M形プラグコネクタ（M）：V114／124（A）-□M□□-M5
その他の寸法は、グロメットタイプと同じになります。
製品仕様
V114（A）、V124（A）のJIS記号
仕様
| 使用流体 | 空気 |
|---|---|
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） |
| 注1）応答時間（DCの場合） ms | ON：5以下 OFF：4以下 |
| 最大作動頻度 Hz | 20 |
| 手動操作 | ノンロックプッシュ式、ロック式ドライバ操作形 |
| 給油 | 不要 |
| 取付け姿勢 | 自由 |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 |
| 保護構造 | 防塵 |
注1）JIS B8419：2010の動的性能試験による。（標準タイプ：コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：衝撃試験機で可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
製品仕様
| シリーズ | V114／V124 | V114A／V124A | ||
|---|---|---|---|---|
| リード線取出し方法 | グロメット（G）・（H）、L形プラグコネクタ（L）、 M形プラグコネクタ（M） | |||
| コイル定格電圧 V | DC | 24、12、6、5、3 | ||
| AC 50／60Hz | 100、110、200、220 | - | ||
| 許容電圧変動 | -10～+10%※ | |||
| 消費電力 W | DC | 標準：0.35（ランプ付：0.4） 節電回路付0.1注） ［起動0.4、保持0.1］ | 1W（ランプ付：1.1） | |
| 皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） | - |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | - | ||
| 200V | 1.18（ランプ付：1.22） | - | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | - | ||
| サージ電圧保護回路 | カタログをご参照ください。 | |||
| インジケータランプ | LED | |||
- ※ AC110VとAC115V、AC220VとAC230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は、定格電圧の-15～+5%となります。
- ※ S、ZおよびTタイプ（節電回路付）については内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
S、Zタイプ DC24V：-7～+10%
DC12V：-4～+10% Tタイプ DC24V：-8～+10%
DC12V：-6～+10% - ※ バルブを長期連続通電で使用する場合は、DC標準、または節電回路付を選択してください。
注）詳細はカタログをご参照ください。

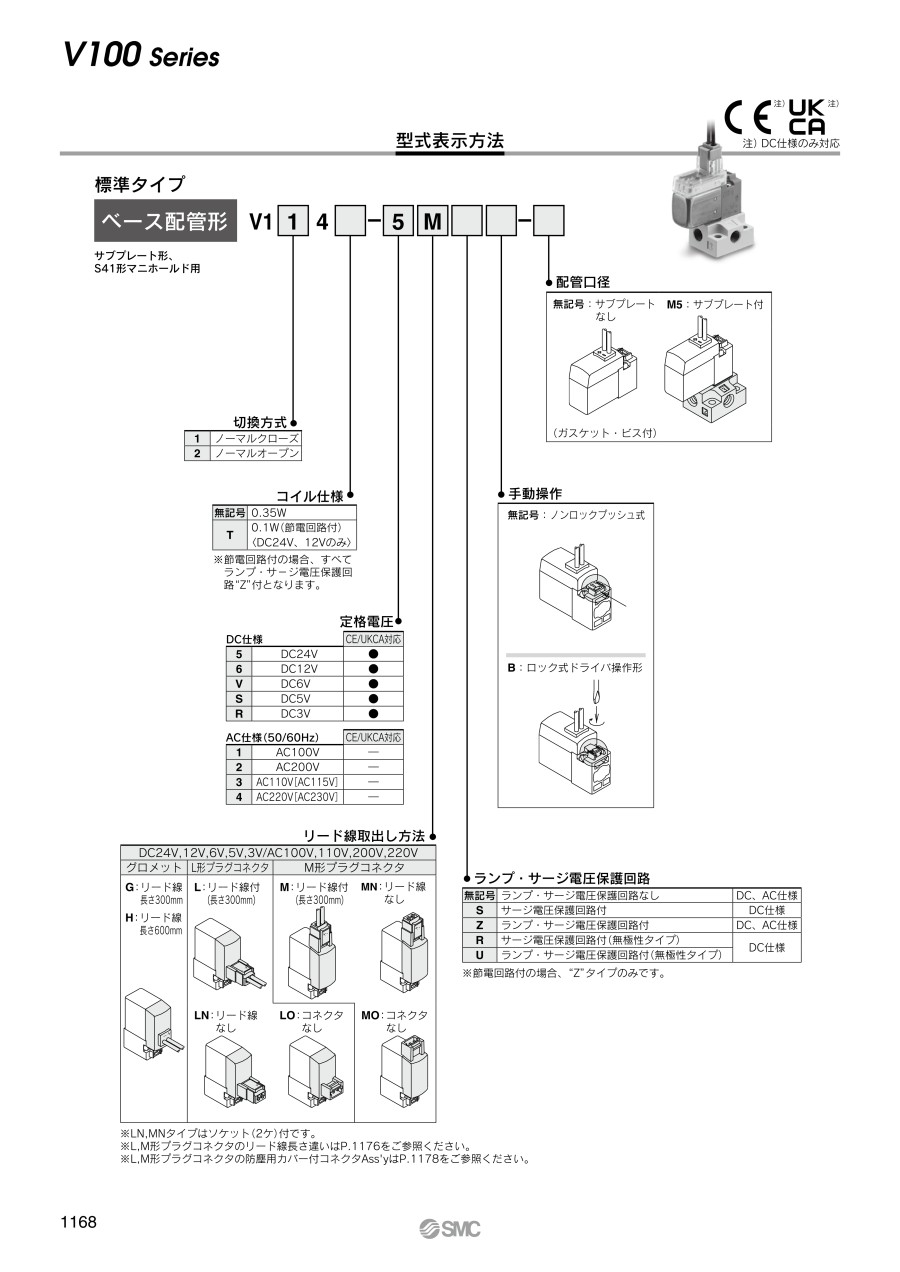

型番
| バルブ型番 | 切換方式 | タイプ | 使用圧力範囲注4） （MPa） | 真空で使用する場合（MPa）注4） | 管接続口径 | 質量 （g）注2） | |||
|---|---|---|---|---|---|---|---|---|---|
| 1ポート | 3ポート | 1、3ポート | 2ポート | グロメット形 | L形、M形 | ||||
| V114 | N.C. | 標準 | 0～0.7 | -100kPa～+0.6 | -100kPa～0 | M5×0.8 | M5×0.8 | V1□4：13（27） V1□4A：16（30） | プラグコネクタ V1□4：12（26） V1□4A：15（29） |
| V114A | N.C. | 大流量 | 0～0.7 | -100kPa～+0.6 | -100kPa～0 | M5×0.8 | M5×0.8 | ||
| V124注1） | N.O. | 標準 | 0～0.7 | -100kPa～0 | -100kPa～+0.6 | M5×0.8 | M5×0.8 | ||
| V124A注1） | N.O. | 大流量 | 0～0.7 | -100kPa～0 | -100kPa～+0.6 | M5×0.8 | M5×0.8 | ||
| バルブ型番 | 流量特性 | |||||
|---|---|---|---|---|---|---|
| 1→2［3→2注3）］ | 2→3［2→1注3）］ | |||||
| C［dm3/（s・bar）］ | b | Cv | C［dm3/（s・bar）］ | b | Cv | |
| V114 | 0.037 | 0.11 | 0.008 | 0.054 | 0.35 | 0.015 |
| V114A | 0.076 | 0.07 | 0.016 | 0.099 | 0.23 | 0.024 |
| V124注1） | 0.054 | 0.35 | 0.015 | 0.037 | 0.11 | 0.008 |
| V124A注1） | 0.099 | 0.23 | 0.024 | 0.076 | 0.07 | 0.016 |
注1）V124およびV124Aの場合3ポートより加圧し1ポートより排気してください。
注2）（ ）内はサブプレート付の値。
注3）10-V124（A）の場合。
注4）1次側と2次側の差が極めて小さい場合（目安として0.001MPa以下）、電磁弁内部の潤滑油やエアの質（ドレンなどの混入）によって、エアが出力しなかったり、極端に流量が低下する場合がありますのでご注意ください。
構造
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 樹脂 |
| 2 | カバー | SUS |
| 3 | プッシュロッド | 樹脂 |
| 4 | 可動鉄心Ass’y | SUS・樹脂 |
| 5 | ポペット | FKM |
| 6 | 復帰スプリング | SUS |
| 7 | ポペットスプリング | SUS |
| 8 | コイルAss’y | - |
| 9 | マニュアル | 樹脂 |
| 番号 | 部品名 | 型番 | 材質 | 備考 |
|---|---|---|---|---|
| 10 | ガスケットAss’y | V100-31-1A | FKM、鋼 | ガスケット、ビス2本 |
| 11 | サブプレート | V100-74-1 | 亜鉛ダイカスト | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,258円 ( 5,784円 ) | 9日目 |
5,697円 ( 6,267円 ) | 9日目 |
5,044円 ( 5,548円 ) | 3日目 |
4,728円 ( 5,201円 ) | 6日目 |
5,275円 ( 5,803円 ) | 9日目 |
3,506円 ( 3,857円 ) | 9日目 |
3,444円 ( 3,788円 ) | 在庫品1日目当日出荷可能 |
3,175円 ( 3,493円 ) | 9日目 |
3,785円 ( 4,164円 ) | 19日目 |
3,509円 ( 3,860円 ) | 9日目 |
3,607円 ( 3,968円 ) | 在庫品1日目当日出荷可能 |
2,947円 ( 3,242円 ) | 9日目 |
3,725円 ( 4,098円 ) | 6日目 |
3,039円 ( 3,343円 ) | 6日目 |
3,506円 ( 3,857円 ) | 6日目 |
3,293円 ( 3,622円 ) | 6日目 |
4,056円 ( 4,462円 ) | 9日目 |
3,039円 ( 3,343円 ) | 6日目 |
4,059円 ( 4,465円 ) | 9日目 |
2,999円 ( 3,299円 ) | 9日目 |
3,605円 ( 3,966円 ) | 19日目 |
2,999円 ( 3,299円 ) | 6日目 |
3,296円 ( 3,626円 ) | 9日目 |
3,139円 ( 3,453円 ) | 6日目 |
3,747円 ( 4,122円 ) | 6日目 |
2,999円 ( 3,299円 ) | 6日目 |
3,175円 ( 3,493円 ) | 6日目 |
3,619円 ( 3,981円 ) | 5日目 |
4,168円 ( 4,585円 ) | 6日目 |
3,178円 ( 3,496円 ) | 9日目 |
3,038円 ( 3,342円 ) | 6日目 |
3,824円 ( 4,206円 ) | 6日目 |
3,038円 ( 3,342円 ) | 6日目 |
3,646円 ( 4,011円 ) | 6日目 |
3,042円 ( 3,346円 ) | 6日目 |
4,264円 ( 4,690円 ) | 在庫品1日目当日出荷可能 |
3,219円 ( 3,541円 ) | 在庫品1日目当日出荷可能 |
3,850円 ( 4,235円 ) | 9日目 |
5,510円 ( 6,061円 ) | 6日目 |
4,056円 ( 4,462円 ) | 19日目 |
2,999円 ( 3,299円 ) | 6日目 |
3,605円 ( 3,966円 ) | 6日目 |
2,999円 ( 3,299円 ) | 6日目 |
3,336円 ( 3,670円 ) | 6日目 |
3,785円 ( 4,164円 ) | 6日目 |
3,038円 ( 3,342円 ) | 6日目 |
3,827円 ( 4,210円 ) | 6日目 |
3,509円 ( 3,860円 ) | 9日目 |
3,531円 ( 3,884円 ) | 6日目 |
3,856円 ( 4,242円 ) | 9日目 |
3,937円 ( 4,331円 ) | 9日目 |
3,824円 ( 4,206円 ) | 6日目 |
3,278円 ( 3,606円 ) | 9日目 |
3,725円 ( 4,098円 ) | 9日目 |
3,992円 ( 4,391円 ) | 9日目 |
2,947円 ( 3,242円 ) | 9日目 |
3,064円 ( 3,370円 ) | 9日目 |
3,856円 ( 4,242円 ) | 9日目 |
4,047円 ( 4,452円 ) | 9日目 |
3,068円 ( 3,375円 ) | 9日目 |
詳細情報
基本情報
コネクタ部への異物の侵入などによる短絡事故の防止に有効なソレノイドバルブ。
【特長】
・消費電力：0.1W（節電回路付）
・防塵対策を施した保護カバー付コネクタAss'y
・カバーの材質は、耐候性および電気絶縁性に優れた電気用クロロプレンゴムを使用
（切削油などが、かからないようにしてください。）
・丸形コードの使用によりすっきりとした外観
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
