3ポートソレノイドバルブ 弾性体シール パイロット・ポペットタイプ ベース配管形 単体
- 通常単価(税別)
- 62円～44,902円
- 税込単価
- 68円～49,392円
真空使用が可能なソレノイドバルブ。【特長】・低消費電力1.5W（DC）・セレク...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
VP300シリーズ
グロメット（G）
※PEポートに配管可能な仕様をお求めの際は、別途デジタルカタログをご確認ください。
グロメット（G） DC仕様ランプ・サージ電圧保護回路なしの場合
L形プラグコネクタ（L）
M形プラグコネクタ（M）
DIN形ターミナル（D、Y）
コンジットターミナル（T）
※［］内寸法はランプなしの場合
VP500シリーズ
グロメット（G）
※PEポートに配管可能な仕様をお求めの際は、別途デジタルカタログをご確認ください。
グロメット（G） DC仕様ランプ・サージ電圧保護回路なしの場合
製品仕様
ベース配管形 単体 VP300、VP500、VP700シリーズの外観
| 使用流体 | 空気 | |
|---|---|---|
| 切換方式 | N.C.またはN.O.（変更可能） | |
| 内部パイロット 使用圧力範囲 MPa | 標準タイプ | 0.2～0.7 |
| 高圧タイプ | 0.2～1.0 | |
| 外部パイロット 使用圧力範囲 MPa | 標準タイプ | -100kPa～+0.7 |
| 高圧タイプ | -100kPa～+1.0 | |
| パイロット圧力範囲 | 使用圧力と同等（最低0.2） | |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 最大作動頻度 Hz | 5 | |
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作形 | |
| パイロット排気方法 | 個別排気 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃／耐振動 m/s2注） | 300／50 | |
| 保護構造 | 防塵（D,Y,TはIP65） | |
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
流量特性／質量表
| 型式 | 管接続口径 | 1⇔2（P⇔A） | 2⇔3（A⇔R） | 質量g注） | |||||
|---|---|---|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | C［dm3/（s・bar）］ | b | Cv | グロメット | DIN形ターミナル | ||
| VP344 | 1/8 | 3.6 | 0.22 | 0.8 | 3.5 | 0.24 | 0.8 | 216（149） | 252（185） |
| 1/4 | 3.9 | 0.22 | 0.9 | 3.8 | 0.14 | 0.9 | 211（149） | 247（185） | |
| VP544 | 1/4 | 7.5 | 0.16 | 1.7 | 7.3 | 0.20 | 1.7 | 370（245） | 406（281） |
| 3/8 | 8.8 | 0.07 | 2.0 | 8.8 | 0.13 | 2.0 | 362（245） | 398（281） | |
| VP744 | 3/8 | 12.9 | 0.10 | 2.9 | 13.3 | 0.24 | 3.1 | 676（459） | 712（495） |
| 1/2 | 14.7 | 0.05 | 3.3 | 15.0 | 0.17 | 3.4 | 658（459） | 694（495） | |
注）（）内はサブプレートなしの値です。
構造
ベース配管形
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバングレー |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | ポペット弁 | アルミニウム・HNBR | - |
| 6 | リティナ | 樹脂 | - |
| 7 | スプリング | SUS | - |
交換部品
| 番号 | 部品名 | 品番 | 備考 | ||
|---|---|---|---|---|---|
| VP344 | VP544 | VP744 | |||
| 8 | パイロット弁Ass'y | デジタルカタログの「パイロット弁Ass'y品番表示方法」をご参照ください。 | ストレーナ内蔵 | ||
| 9 | ガスケット | VP300-217-1 | VP500-217-1 | VP700-217-1 | HNBR |
| 10 | サブプレート | VP300-202-□ | VP500-202-□ | VP700-202-□ | アルミダイカスト |
| - | 六角穴付ボルト（1本） | VP300-224-1（M3×36） | VP500-224-1（M4×46） | VP700-224-1（M5×66） | バルブ取付用 |
※取り付けねじ締め付けトルク：M3／0.8N・m、M4／1.4N・m、M5／2.9N・m
性能・試験情報
応答時間
| 型式 | 圧力仕様 | 応答時間ms（0.5MPa時） | |||
|---|---|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | ACの場合 | |||
| S,Zタイプ | R,Uタイプ | ||||
| VP344 | 標準タイプ（0.2～0.7） | 13以下 | 38以下 | 16以下 | 38以下 |
| 高圧タイプ（0.2～1.0） | 17以下 | 42以下 | 20以下 | 42以下 | |
| VP544 | 標準タイプ（0.2～0.7） | 14以下 | 39以下 | 17以下 | 39以下 |
| 高圧タイプ（0.2～1.0） | 18以下 | 43以下 | 21以下 | 43以下 | |
| VP744 | 標準タイプ（0.2～0.7） | 19以下 | 44以下 | 22以下 | 44以下 |
| 高圧タイプ（0.2～1.0） | 22以下 | 47以下 | 25以下 | 47以下 | |
注）JIS B 8374-1981動的性能試験による（コイル温度20℃、定格電圧時の場合）
注意・禁止事項
- ※ 商品画像は代表画像の場合がございます。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
■オーダーメイド仕様：デュアル残圧排気弁 －X538の詳細は下記をご参照下さい。
■オーダーメイド仕様：デュアル残圧排気弁 －X555の詳細は下記をご参照下さい。

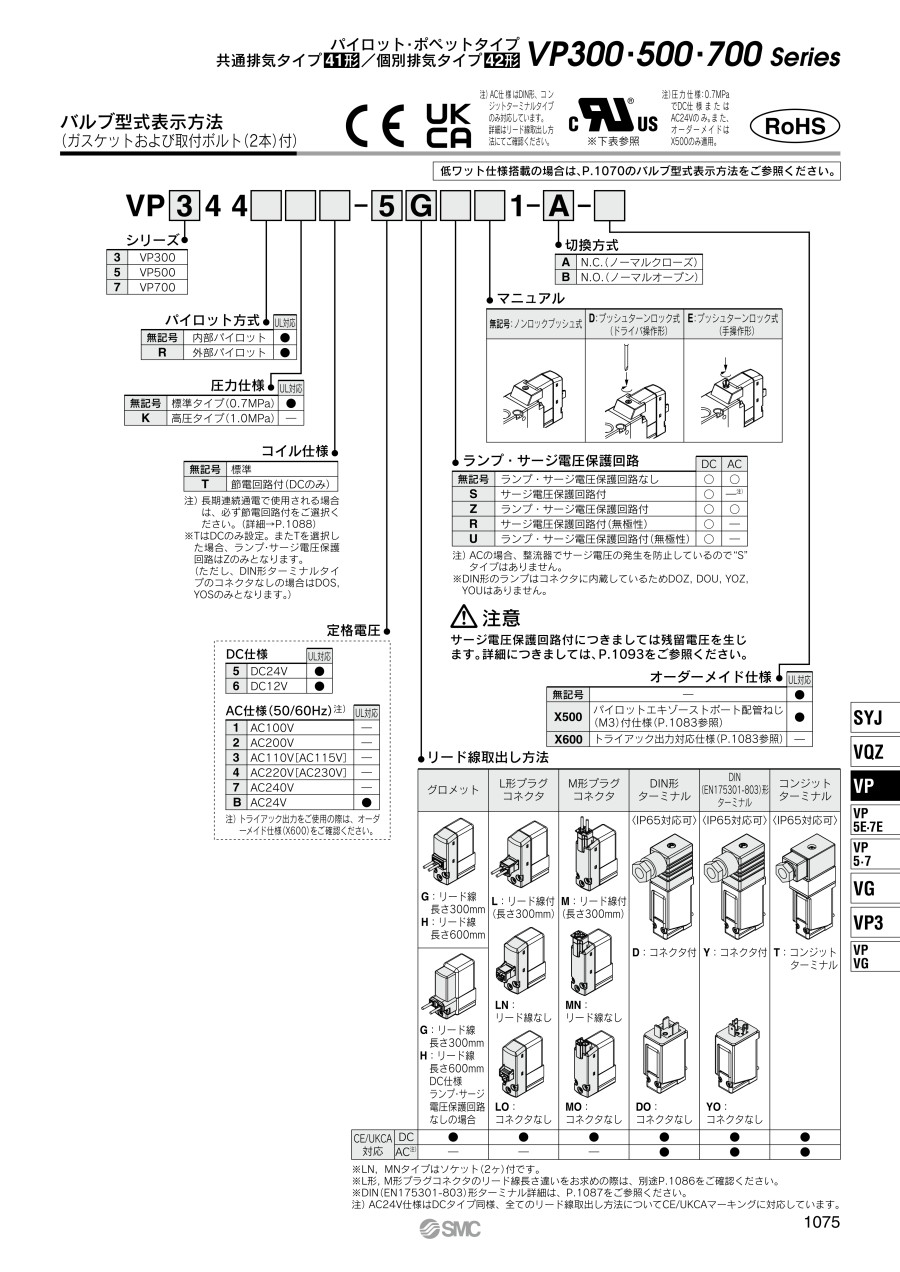

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
758円 ( 834円 ) | 9日目 |
62円 ( 68円 ) | 9日目 |
9,048円 ( 9,953円 ) | 9日目 |
8,128円 ( 8,941円 ) | 6日目 |
8,348円 ( 9,183円 ) | 39日目 |
7,105円 ( 7,816円 ) | 9日目 |
9,099円 ( 10,009円 ) | 6日目 |
8,787円 ( 9,666円 ) | 在庫品1日目当日出荷可能 |
6,588円 ( 7,247円 ) | 6日目 |
8,349円 ( 9,184円 ) | 9日目 |
7,366円 ( 8,103円 ) | 9日目 |
8,239円 ( 9,063円 ) | 9日目 |
8,789円 ( 9,668円 ) | 9日目 |
8,627円 ( 9,490円 ) | 6日目 |
8,627円 ( 9,490円 ) | 9日目 |
9,107円 ( 10,018円 ) | 9日目 |
7,688円 ( 8,457円 ) | 19日目 |
7,688円 ( 8,457円 ) | 9日目 |
8,459円 ( 9,305円 ) | 9日目 |
8,239円 ( 9,063円 ) | 9日目 |
8,678円 ( 9,546円 ) | 6日目 |
7,689円 ( 8,458円 ) | 6日目 |
8,349円 ( 9,184円 ) | 9日目 |
7,688円 ( 8,457円 ) | 9日目 |
8,678円 ( 9,546円 ) | 6日目 |
7,688円 ( 8,457円 ) | 9日目 |
7,688円 ( 8,457円 ) | 9日目 |
7,248円 ( 7,973円 ) | 6日目 |
8,128円 ( 8,941円 ) | 6日目 |
8,678円 ( 9,546円 ) | 9日目 |
7,468円 ( 8,215円 ) | 6日目 |
7,468円 ( 8,215円 ) | 6日目 |
8,678円 ( 9,546円 ) | 9日目 |
8,349円 ( 9,184円 ) | 9日目 |
8,018円 ( 8,820円 ) | 9日目 |
8,678円 ( 9,546円 ) | 6日目 |
9,107円 ( 10,018円 ) | 9日目 |
9,107円 ( 10,018円 ) | 9日目 |
8,678円 ( 9,546円 ) | 6日目 |
9,107円 ( 10,018円 ) | 19日目 |
9,449円 ( 10,394円 ) | 在庫品1日目当日出荷可能 |
8,678円 ( 9,546円 ) | 6日目 |
8,063円 ( 8,869円 ) | 6日目 |
8,349円 ( 9,184円 ) | 19日目 |
8,678円 ( 9,546円 ) | 6日目 |
7,468円 ( 8,215円 ) | 6日目 |
8,241円 ( 9,065円 ) | 9日目 |
6,588円 ( 7,247円 ) | 6日目 |
7,028円 ( 7,731円 ) | 9日目 |
7,688円 ( 8,457円 ) | 9日目 |
7,689円 ( 8,458円 ) | 6日目 |
7,578円 ( 8,336円 ) | 39日目 |
8,349円 ( 9,184円 ) | 9日目 |
7,689円 ( 8,458円 ) | 6日目 |
8,349円 ( 9,184円 ) | 9日目 |
7,689円 ( 8,458円 ) | 6日目 |
8,349円 ( 9,184円 ) | 9日目 |
7,689円 ( 8,458円 ) | 6日目 |
7,138円 ( 7,852円 ) | 6日目 |
8,575円 ( 9,433円 ) | 9日目 |
詳細情報
基本情報
真空使用が可能なソレノイドバルブ。
【特長】
・低消費電力1.5W（DC）
・セレクタ弁、デバイダ弁としても使用可能
・N.C.からN.O.に変更可能
商品担当おすすめ
SMC
3ポートソレノイドバルブ 弾性体シール パイロット・ポペットタイプ 直接配管形 単体
ソレノイドバルブとなります。（ACの場合）全波整流器によってDC化することにより、大幅にうなり音を低減します。パイロット弁に内蔵されたストレーナが、突発的な異物によるトラブルを防止します。
SMC
3ポートソレノイドバルブ パイロット形 弾性体シール SYJ500シリーズ
ソレノイドバルブです。パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2にして取り付けに対しても強度を向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
これにより外部パイロット形は、真空または低圧（0.2Mpa未満）のエアを流す回路や吹き飛ばしなど、
Aポートを大気開放する回路で使用することが可能です。
