3ポートソレノイドバルブ 弾性体シール パイロット・ポペットタイプ 直接配管形 単体
- 通常単価(税別)
- 241円～32,383円
- 税込単価
- 265円～35,621円
真空使用が可能なソレノイドバルブ。【特長】・低消費電力1.5W（DC）・セレク...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

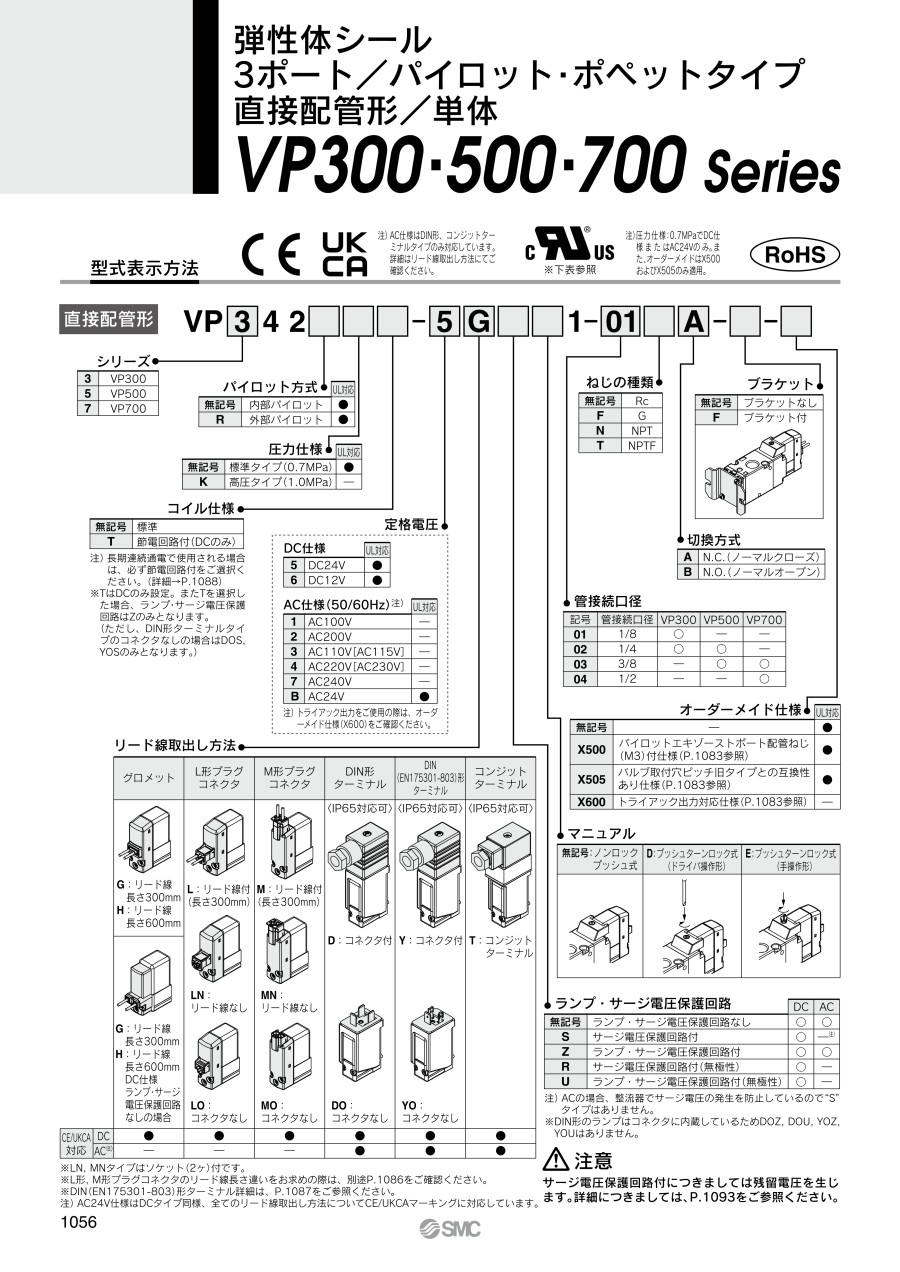

商品情報
外形図
単位：mm
グロメット（G）
※PEポートに配管可能な仕様をお求めの際は、別途当メーカーサポートセンターへお問い合わせください。
グロメット（G）DC仕様ランプ・サージ電圧保護回路なしの場合
L形プラグコネクタ（L）
M形プラグコネクタ（M）
DIN形ターミナル（D、Y）
コンジットターミナル（T）
※［ ］内寸法はランプなしの場合。
- ※ 指示なき寸法はグロメット（G）と同じ。
製品仕様
VP300シリーズ
VP500シリーズ
VP700シリーズ
仕様
| 使用流体 | 空気 | |
|---|---|---|
| 切換方式 | N.C.またはN.O.（変更可能） | |
| 内部パイロット使用圧力範囲 MPa | 標準タイプ | +0.2～+0.7 |
| 高圧タイプ | +0.2～+1.0 | |
| 外部パイロット使用圧力範囲 MPa | 標準タイプ | -100kPa～+0.7 |
| 高圧タイプ | -100kPa～+1.0 | |
| パイロット圧力範囲 | 使用圧力と同等（最低0.2） | |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） | |
| 最大作動頻度 Hz | 5 | |
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作形 | |
| パイロット排気方法 | 個別排気 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃／耐振動 m/s2注） | 300／50 | |
| 保護構造 | 防塵（D、Y、TはIP65） | |
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）、（H） L形プラグコネクタ（L） M形プラグコネクタ（M） | DIN形ターミナル（D） DIN（EN175301-803）形ターミナル（Y） コンジットターミナル（T） | ||
|---|---|---|---|---|
| G、H、L、M | D、Y、T | |||
| コイル定格電圧 V | DC | 24、12 | ||
| AC（50／60Hz） | 24、100、110、200、220、240 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力 W | DC | 標準 | 1.5（ランプ付：1.55） | 1.5（ランプ付：1.75） |
| 節電回路付 | 0.55注）（ランプ付のみ） ［起動1.55、保持0.55］ | 0.75注）（ランプ付のみ） ［起動1.75、保持0.75］ | ||
| 皮相電力 VA※ | AC | 24V | 1.5（ランプ付：1.55） | 1.5（ランプ付：1.75） |
| 100V | 1.55（ランプ付：1.65） | 1.55（ランプ付：1.7） | ||
| 110V［115V］ | ||||
| 200V | ||||
| 220V［230V］ | ||||
| 240V | ||||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | |||
| インジケータランプ | LED（D、Y、TのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ S、ZおよびTタイプ（節電回路付き）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
DC24V：-7～+10%
DC12V：-4～+10%
注）詳細はカタログをご参照ください。
応答時間
| 型番 | 圧力仕様 | 応答時間 ms（0.5MPa時） | |||
|---|---|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | ACの場合 | |||
| S、Zタイプ | R、Uタイプ | ||||
| VP342 | 標準タイプ（0.2～0.7） | 13以下 | 38以下 | 16以下 | 38以下 |
| 高圧タイプ（0.2～1.0） | 17以下 | 42以下 | 20以下 | 42以下 | |
| VP542 | 標準タイプ（0.2～0.7） | 14以下 | 39以下 | 17以下 | 39以下 |
| 高圧タイプ（0.2～1.0） | 18以下 | 43以下 | 21以下 | 43以下 | |
| VP742 | 標準タイプ（0.2～0.7） | 19以下 | 44以下 | 22以下 | 44以下 |
| 高圧タイプ（0.2～1.0） | 22以下 | 47以下 | 25以下 | 47以下 | |
注）JIS B 8419：2010動的性能試験による（コイル温度20℃、定格電圧時の場合）。
流量特性／質量表
| 型番 | 管接続口径 | 1⇔2（P⇔A） | 2⇔3（A⇔R） | 質量g注） | |||||
|---|---|---|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | C［dm3/（s・bar）］ | b | Cv | グロメット | DIN形ターミナル | ||
| VP342 | 1/8 | 3.5 | 0.26 | 0.8 | 3.6 | 0.26 | 0.9 | 149 | 185 |
| 1/4 | 4.2 | 0.22 | 1.0 | 4.2 | 0.23 | 1.0 | 145 | 181 | |
| VP542 | 1/4 | 7.9 | 0.21 | 1.8 | 7.2 | 0.27 | 1.8 | 249 | 285 |
| 3/8 | 8.9 | 0.16 | 2.2 | 8.9 | 0.20 | 2.1 | 241 | 277 | |
| VP742 | 3/8 | 11.9 | 0.21 | 2.7 | 11.8 | 0.20 | 2.7 | 484 | 520 |
| 1/2 | 15.1 | 0.21 | 3.6 | 15.3 | 0.22 | 3.7 | 467 | 503 | |
注）ブラケットなしの値です。
構造
直接配管形
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバングレー |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | ポペット弁 | アルミニウム・HNBR | - |
| 6 | リティナ | 樹脂 | - |
| 7 | スプリング | SUS | - |
| 8 | パイロット弁Ass'y | - | ストレーナ内蔵 |
■オーダーメイド仕様：残圧排気弁 －X536の詳細は下記をご参照下さい。
注意・禁止事項
※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
263円 ( 289円 ) | 6日目 |
7,513円 ( 8,264円 ) | 9日目 |
8,048円 ( 8,853円 ) | 6日目 |
7,909円 ( 8,700円 ) | 6日目 |
8,159円 ( 8,975円 ) | 9日目 |
8,159円 ( 8,975円 ) | 9日目 |
8,159円 ( 8,975円 ) | 9日目 |
6,487円 ( 7,136円 ) | 6日目 |
7,197円 ( 7,917円 ) | 9日目 |
8,211円 ( 9,032円 ) | 9日目 |
8,611円 ( 9,472円 ) | 9日目 |
7,513円 ( 8,264円 ) | 9日目 |
8,159円 ( 8,975円 ) | 9日目 |
8,159円 ( 8,975円 ) | 9日目 |
8,589円 ( 9,448円 ) | 19日目 |
8,159円 ( 8,975円 ) | 9日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,721円 ( 7,393円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
6,721円 ( 7,393円 ) | 6日目 |
8,040円 ( 8,844円 ) | 9日目 |
7,518円 ( 8,270円 ) | 9日目 |
7,518円 ( 8,270円 ) | 9日目 |
7,513円 ( 8,264円 ) | 9日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,218円 ( 7,940円 ) | 6日目 |
8,159円 ( 8,975円 ) | 11日目 |
8,159円 ( 8,975円 ) | 9日目 |
7,675円 ( 8,443円 ) | 6日目 |
7,675円 ( 8,443円 ) | 6日目 |
6,868円 ( 7,555円 ) | 9日目 |
7,514円 ( 8,265円 ) | 9日目 |
8,054円 ( 8,859円 ) | 9日目 |
7,218円 ( 7,940円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,513円 ( 8,264円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,675円 ( 8,443円 ) | 6日目 |
8,379円 ( 9,217円 ) | 9日目 |
7,675円 ( 8,443円 ) | 19日目 |
7,675円 ( 8,443円 ) | 6日目 |
8,159円 ( 8,975円 ) | 9日目 |
7,607円 ( 8,368円 ) | 9日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,513円 ( 8,264円 ) | 9日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,675円 ( 8,443円 ) | 6日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,452円 ( 8,197円 ) | 6日目 |
7,513円 ( 8,264円 ) | 3日目 |
7,452円 ( 8,197円 ) | 6日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,949円 ( 8,744円 ) | 9日目 |
7,218円 ( 7,940円 ) | 6日目 |
7,949円 ( 8,744円 ) | 9日目 |
詳細情報
基本情報
真空使用が可能なソレノイドバルブ。
【特長】
・低消費電力1.5W（DC）
・セレクタ弁、デバイダ弁としても使用可能
・N.C.からN.O.に変更可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ 弾性体シール パイロット・ポペットタイプ ベース配管形 単体
（ACの場合）全波整流器によってDC化することにより、大幅にうなり音を低減します。パイロット弁に内蔵されたストレーナが、突発的な異物によるトラブルを防止します。
SMC
3ポートソレノイドバルブ パイロット形 弾性体シール SYJ500シリーズ
パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2にして取り付けに対しても強度を向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
これにより外部パイロット形は、真空または低圧（0.2Mpa未満）のエアを流す回路や吹き飛ばしなど、
Aポートを大気開放する回路で使用することが可能です。
