3ポートソレノイドバルブ ベース配管形 単体 VQZ100・200・300シリーズ
- 通常単価(税別)
- 2,670円～10,226円
- 税込単価
- 2,937円～11,249円
外部パイロット仕様にて真空での使用が可能なソレノイドバルブ。【特長】・アルミ一...
詳細情報を確認する- ポート数
- 3ポート弁
- 種類
- 電磁弁
- ソレノイドの数
- シングル
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

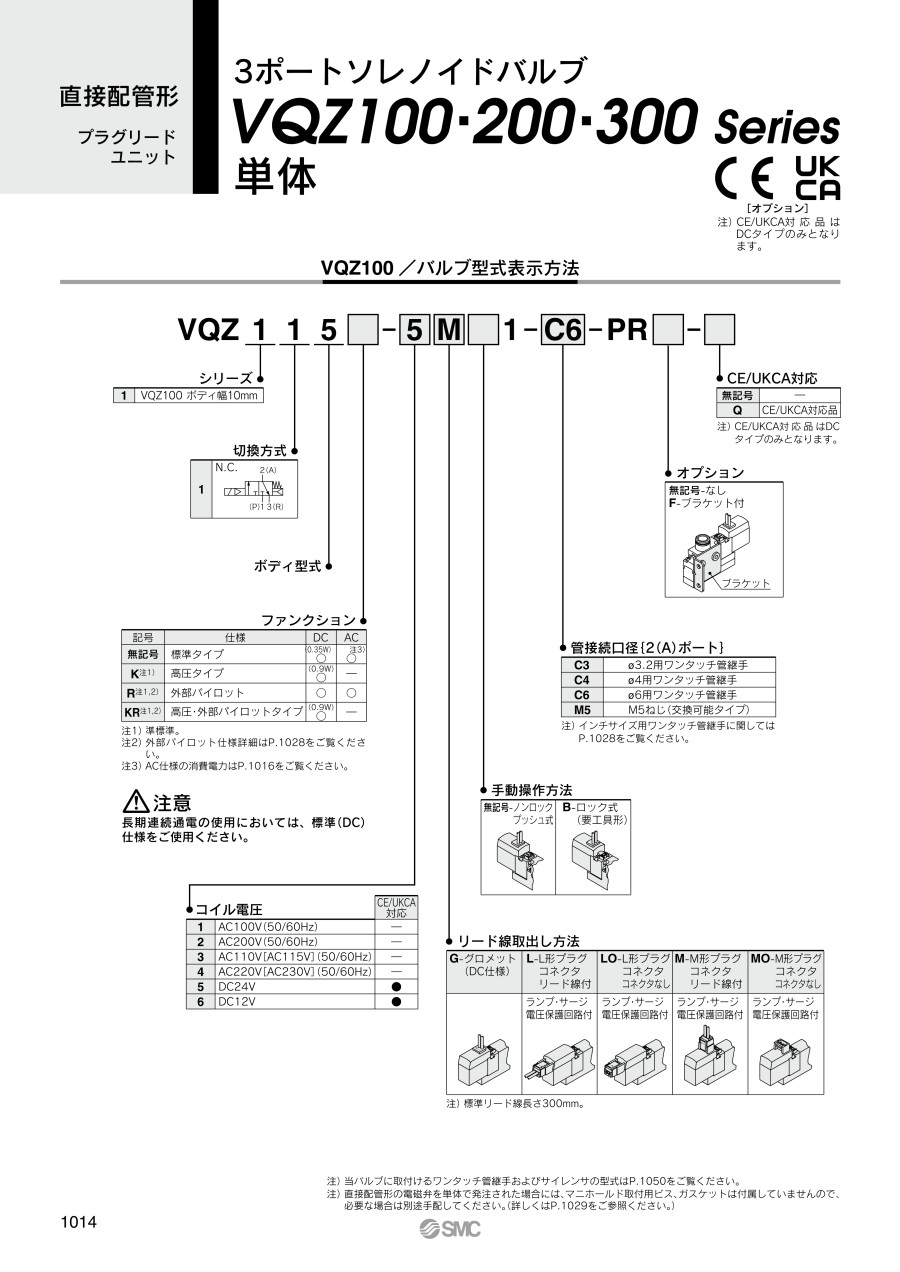

商品情報
外形図
VQZ100
単体 グロメット（G）：VQZ115□-□G□1-01
L形プラグコネクタ（L）：VQZ115□-□L□1-01
※指示なき寸法はグロメット（G）と同じ。［ ］はACの場合。
M形プラグコネクタ（M）：VQZ115□-□M□1-01
※指示なき寸法はグロメット（G）と同じ。［ ］はACの場合。
VQZ200
単体 グロメット（G）：VQZ2□5□-□G□1-（ 01／02）
※（ ）内の寸法はVQZ215-□G□1-01の場合
製品仕様
外観
| 弁構造 | メタルシール | 弾性体シール | VQZ100（ポペットシール） |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 最高使用圧力 MPa | 0.7（高圧タイプ：1.0） | 0.7 | 0.7（高圧タイプ：1.0） |
| 最低使用圧力 MPa | 0.1 | 0.15 | 0.15 |
| 周囲温度および使用流体温度 ℃ | -10～50（ただし凍結なきこと。） | ||
| 最大作動頻度 Hz | 20 | 5 | 20 |
| パイロット弁排気方式 | 個別排気 | 集中排気 | |
| 給油 | 不要 | ||
| マニュアル | プッシュ式／ロック式（要工具形） | ||
| 取付姿勢 | 自由 | ||
| 耐衝撃／耐振動 m/s2注1） | 150／30 | ||
| 保護構造※ | 防塵（DIN形ターミナルはIP65注2）） | ||
※IEC60529による。
注1）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）DIN形ターミナルIP65対応を選択した場合：VQZ（2、3）□5□-□Y□□W1-□-□
構造
VQZ100 ポペットタイプ
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | 樹脂 | - |
| 2 | スプール弁 | アルミ／HNBR | - |
| 3 | パイロット弁Ass’y | - | - |
| 4 | ポートプラグ | 樹脂／HNBR | VVQZ100-CP |
VQZ200・VQZ300 メタルシールの構造図1
VQZ200・VQZ300シリーズ メタルシールタイプの構造図2
VQZ200・VQZ300弾性体シールタイプの構造図1
VQZ200・VQZ300シリーズ 弾性体シールタイプの構造図2
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | - |
| 2 | スプール・スリーブ | ステンレス鋼 | メタルシール |
| スプール弁 | アルミ／HNBR | 弾性体シール | |
| 3 | ピストン | 樹脂 | - |
| 4 | パイロット弁Ass’y | - | - |
注）パイロット弁Ass’y型式はデジタルカタログP.1254をご覧ください。
注意・禁止事項
- ※ 商品画像は代表画像の場合がございます。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,898円 ( 3,188円 ) | 15日目 |
4,261円 ( 4,687円 ) | 15日目 |
4,587円 ( 5,046円 ) | 15日目 |
4,261円 ( 4,687円 ) | 9日目 |
4,261円 ( 4,687円 ) | 15日目 |
3,508円 ( 3,859円 ) | 在庫品1日目当日出荷可能 |
3,320円 ( 3,652円 ) | 6日目 |
3,673円 ( 4,040円 ) | 9日目 |
2,898円 ( 3,188円 ) | 6日目 |
3,178円 ( 3,496円 ) | 6日目 |
3,366円 ( 3,703円 ) | 6日目 |
4,725円 ( 5,198円 ) | 在庫品1日目当日出荷可能 |
3,320円 ( 3,652円 ) | 9日目 |
3,178円 ( 3,496円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
3,880円 ( 4,268円 ) | 9日目 |
2,670円 ( 2,937円 ) | 15日目 |
3,042円 ( 3,346円 ) | 6日目 |
3,178円 ( 3,496円 ) | 6日目 |
3,833円 ( 4,216円 ) | 15日目 |
3,718円 ( 4,090円 ) | 15日目 |
4,540円 ( 4,994円 ) | 15日目 |
4,400円 ( 4,840円 ) | 15日目 |
4,470円 ( 4,917円 ) | 15日目 |
3,459円 ( 3,805円 ) | 6日目 |
6,544円 ( 7,198円 ) | 15日目 |
7,386円 ( 8,125円 ) | 15日目 |
5,936円 ( 6,530円 ) | 15日目 |
7,299円 ( 8,029円 ) | 15日目 |
7,485円 ( 8,234円 ) | 15日目 |
7,029円 ( 7,732円 ) | 6日目 |
7,745円 ( 8,520円 ) | 在庫品1日目当日出荷可能 |
5,936円 ( 6,530円 ) | 9日目 |
7,386円 ( 8,125円 ) | 15日目 |
7,485円 ( 8,234円 ) | 15日目 |
7,214円 ( 7,935円 ) | 6日目 |
8,187円 ( 9,006円 ) | 15日目 |
6,077円 ( 6,685円 ) | 15日目 |
5,936円 ( 6,530円 ) | 15日目 |
6,264円 ( 6,890円 ) | 15日目 |
7,365円 ( 8,102円 ) | 15日目 |
6,316円 ( 6,948円 ) | 15日目 |
7,259円 ( 7,985円 ) | 15日目 |
8,145円 ( 8,960円 ) | 15日目 |
5,506円 ( 6,057円 ) | 15日目 |
7,018円 ( 7,720円 ) | 15日目 |
7,246円 ( 7,971円 ) | 15日目 |
6,595円 ( 7,255円 ) | 9日目 |
6,265円 ( 6,892円 ) | 9日目 |
6,620円 ( 7,282円 ) | 9日目 |
8,245円 ( 9,070円 ) | 15日目 |
8,604円 ( 9,464円 ) | 15日目 |
6,825円 ( 7,508円 ) | 9日目 |
8,134円 ( 8,947円 ) | 15日目 |
8,654円 ( 9,519円 ) | 15日目 |
5,710円 ( 6,281円 ) | 6日目 |
7,386円 ( 8,125円 ) | 15日目 |
6,544円 ( 7,198円 ) | 15日目 |
6,587円 ( 7,246円 ) | 6日目 |
9,461円 ( 10,407円 ) | 15日目 |
詳細情報
基本情報
外部パイロット仕様にて真空での使用が可能なソレノイドバルブ。
【特長】
・アルミ一体形マニホールド・DINレール搭載可能
・マニホールド型式：VV3QZ12、VV3QZ15、VV3QZ22
・マニホールド型式：VV3QZ25、VV3QZ32、VV3QZ35
・プラグリード ユニット
・ボディ型式：ベース配管形
・メタルシール、弾丸シール
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
