3ポートソレノイドバルブ 直接配管形 単体 VQZ100・200・300シリーズ

外形図

単位：mm

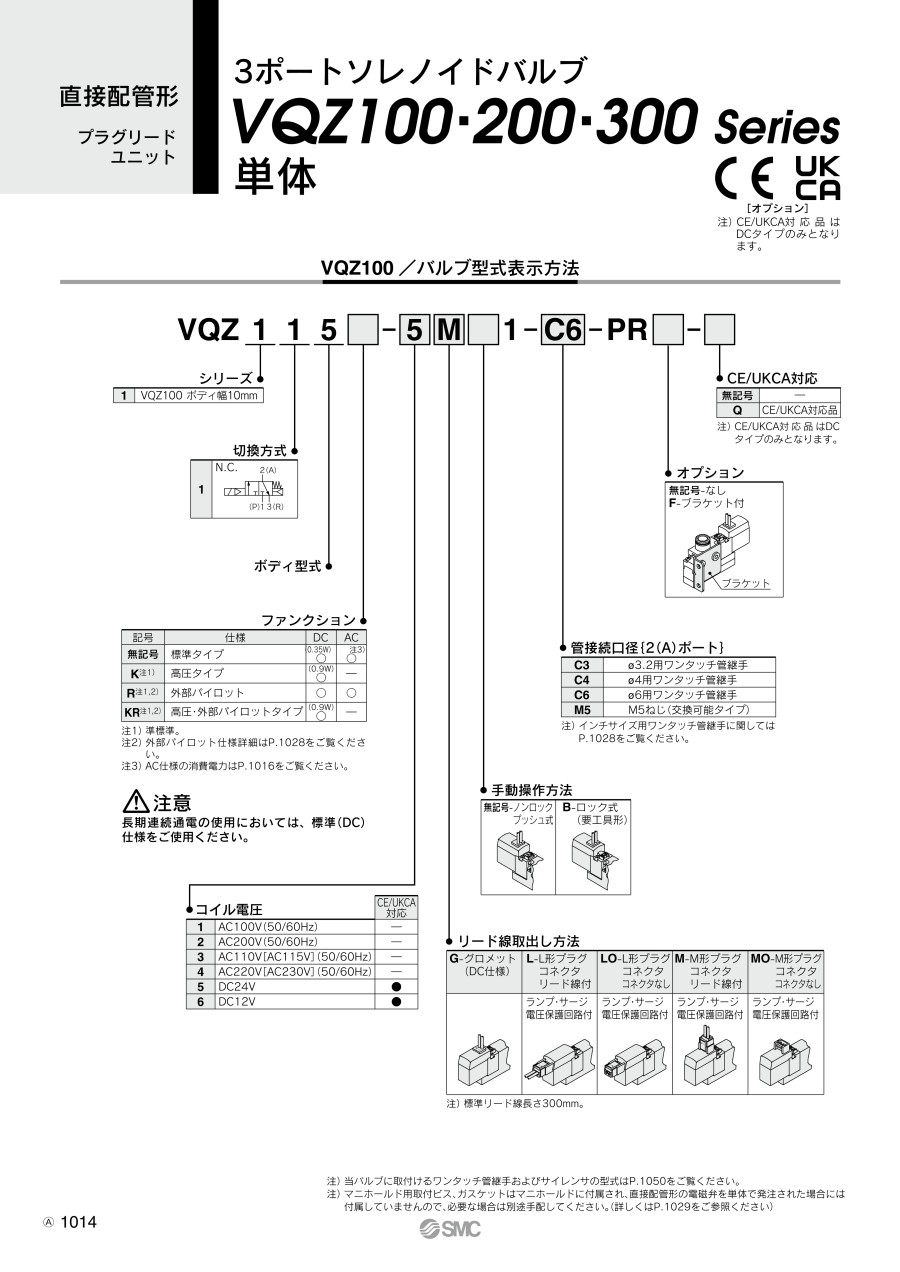

VQZ100

単体/グロメット（G）：VQZ115□-□G□1-C3、C4、C6-PR

注）P、Rポートのワンタッチ管継手およびサイレンサ型番はカタログをご覧ください。

ブラケット付きの場合

注）ブラケットAss'yの型番はカタログをご覧ください。

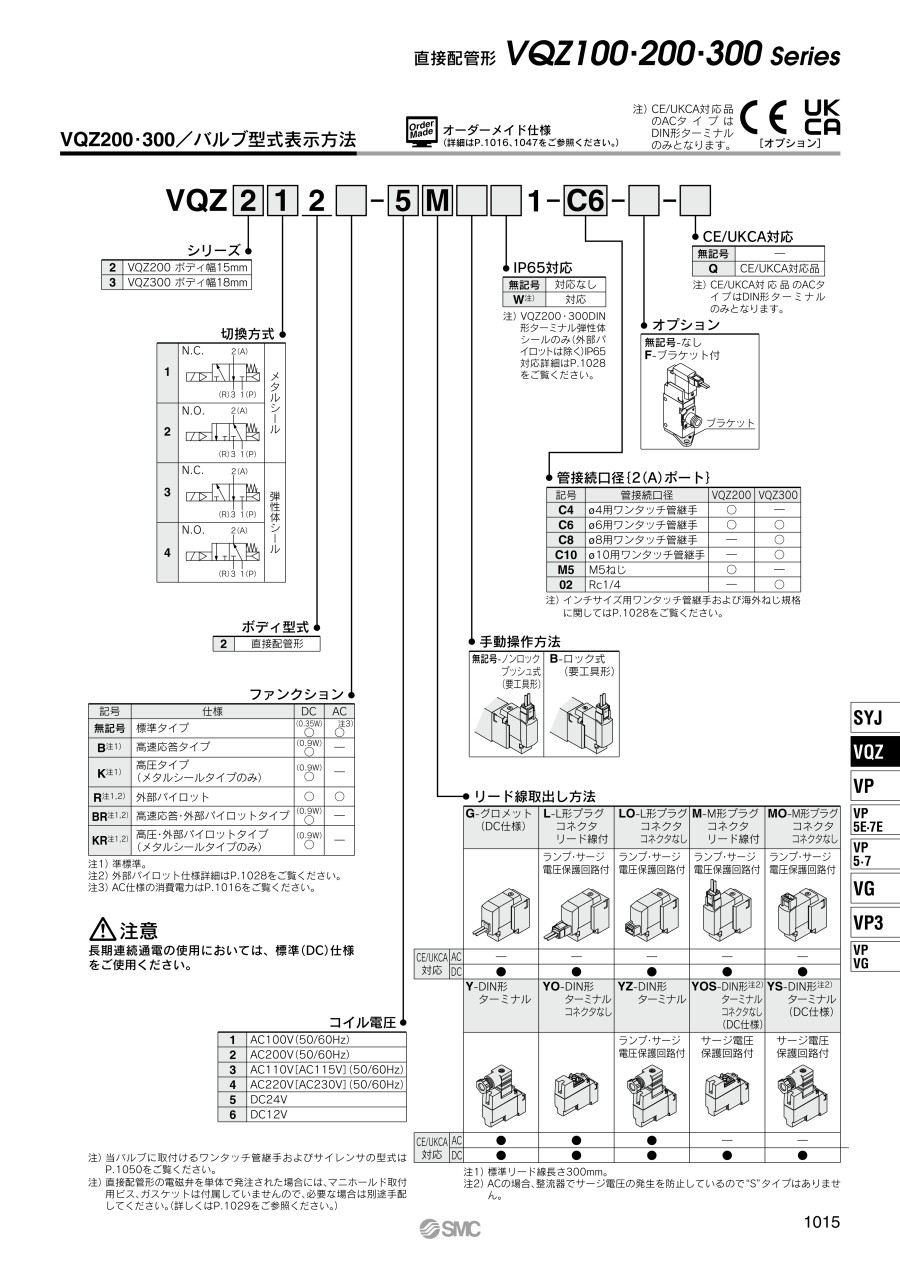

VQZ200

単体/グロメット（G）：VQZ2□2□-□G□1-C4、C6

注）P、Rポートのワンタッチ管継手およびサイレンサ型番はカタログをご覧ください。

ブラケット付きの場合

注）ブラケットAss'yの型番はカタログをご覧ください。

VQZ300

単体/グロメット（G）：VQZ3□2□-□G□1-C6、C8、C10

ブラケット付きの場合

注）ブラケットAss'yの型番はカタログをご覧ください。

製品仕様

仕様

※IEC60529による。
注1）直接配管形単体時は、個別排気になります。
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注3）DIN形ターミナルIP65対応を選択した場合 VQZ2/3□2□-□Y□□W1-□□

ソレノイド仕様

• ※ AC110Vと115V、AC220Vと230Vは共用です。
• ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15％～+5％となります。

構造

ポペットタイプ

注）標準品⇔外部パイロット仕様の変更はできません。

VQZ200・VQZ300

メタルシールタイプ

弾性体シールタイプ

番号	部品名	材質	備考
1	ボディ	アルミダイカスト	-
2	スプール・スリーブ	ステンレス鋼	メタルシール
	スプール弁	アルミ/HNBR	弾性体シール
3	ピストン	樹脂	-
4	パイロット弁Ass'y	-	-

注）パイロット弁Ass'y型番はカタログをご覧ください。

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※長期連続通電の使用においては、標準（DC）仕様をご使用ください。
• ※ 上記以外の製品情報につきましては、カタログを参照ください。
