3ポートソレノイドバルブ パイロット形 弾性体シール SYJ700シリーズ

外形図

直接配管形

グロメット（G）、（H）：SYJ7□2-□（G/H）□□-01□

ブラケット付の場合 : SYJ7□2-□（G/H）□□-01□-F

L形プラグコネクタ（L）： SYJ7□2-□L□□-01□（-F）

M形プラグコネクタ（M）： SYJ7□2-□M□□-01□（-F）

※［ ］はACの場合。

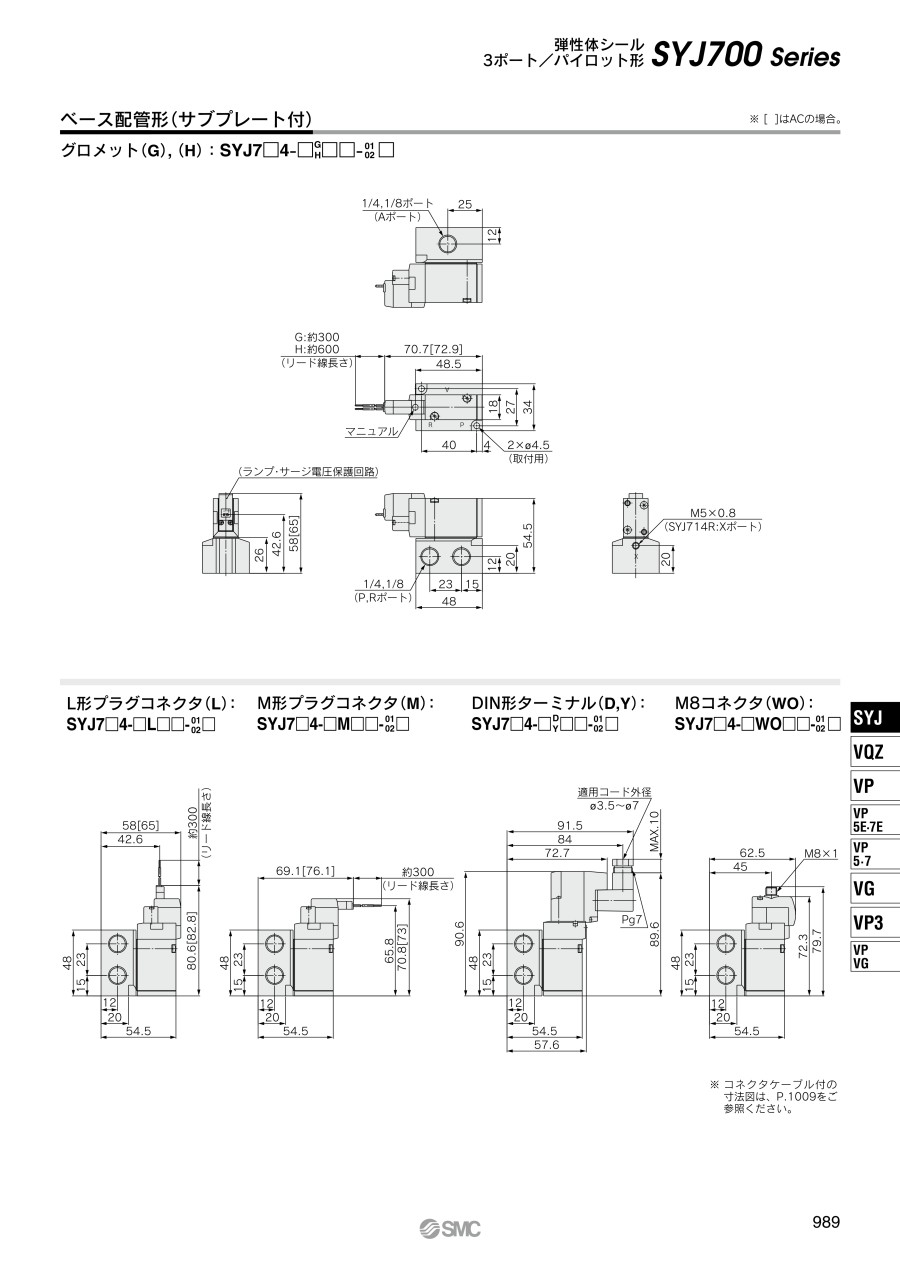

ベース配管形（サブプレート付き）

グロメット（G）、（H）：SYJ7□4-□（G/H）□□-（01/02）□

L形プラグコネクタ（L）： SYJ7□4-□L□□-（01/02）□

※［ ］はACの場合。

製品仕様

直接配管形の外観

ベース配管形の外観

製品仕様

※IEC60529による。
注1）JIS B 8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）

製品仕様

• ※ AC110Vと115V、AC220Vと230Vは共用です。
• ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
• ※ 詳細はデジタルカタログP.1214ご参照ください。

構造

構造図1

構造図2

注意・禁止事項

• ※ 商品画像は代表画像の場合がございます。
• ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
