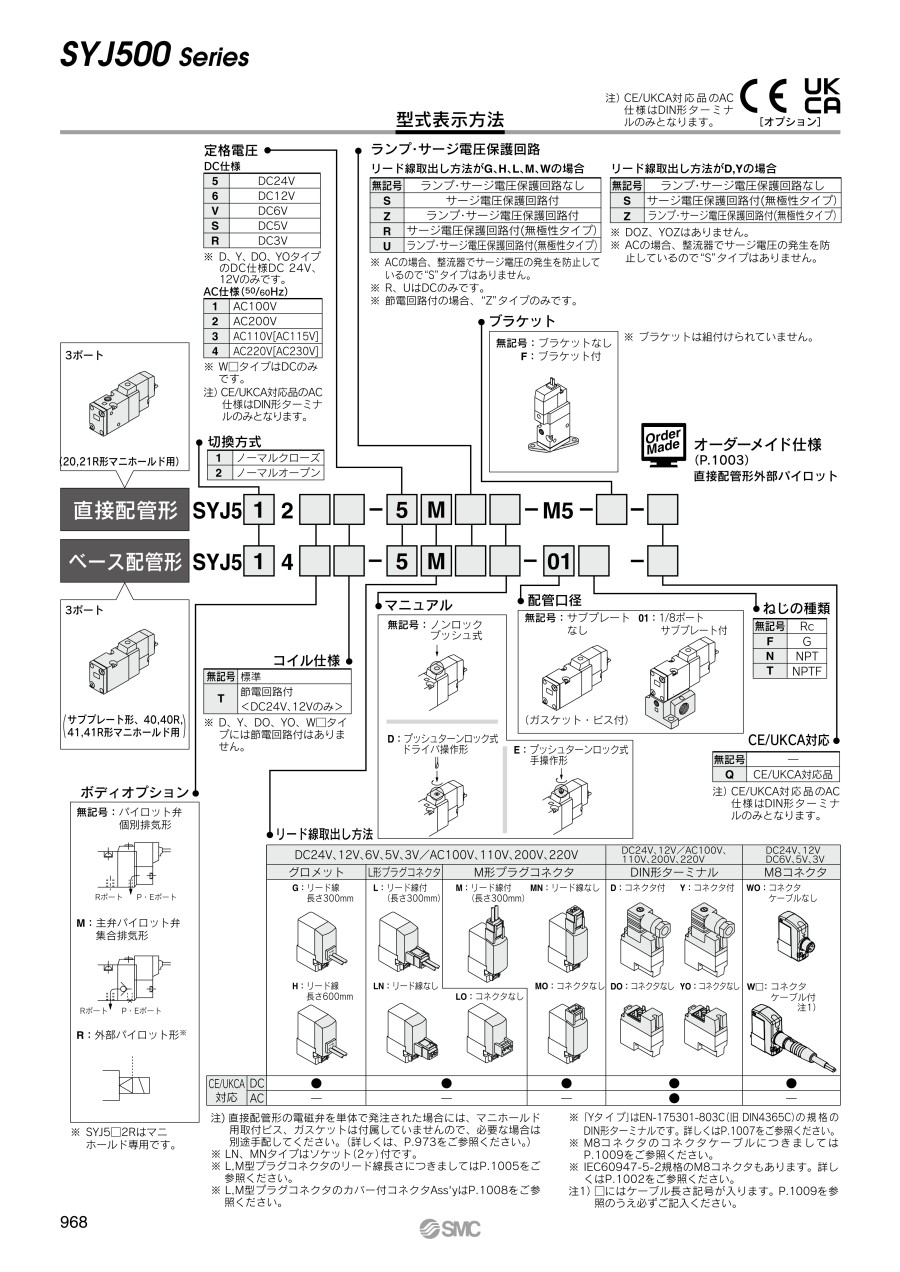

3ポートソレノイドバルブ パイロット形 弾性体シール SYJ500シリーズ

外形図

単位：mm

直接配管形

グロメット（G）、（H）：SYJ5□2-□G／H□□-M5

ブラケット付きの場合：SYJ5□2-□G／H□□-M5-F

L形プラグコネクタ（L）：SYJ5□2-□L□□-M5（-F）

M形プラグコネクタ（M）：SYJ5□2-□M□□-M5（-F）

• ※ ［ ］はACの場合。
• ※ コネクタケーブル付きの外形図は、カタログをご参照ください。

ベース配管形（サブプレート付き）

グロメット（G）、（H）：SYJ5□4-□G H□□-01□

L形プラグコネクタ（L）：SYJ5□4-□L□□-01□

M形プラグコネクタ（M）：SYJ5□4-□M□□-01□

• ※ ［ ］はACの場合。
• ※ コネクタケーブル付きの外形図は、カタログをご参照ください。

製品仕様

直接配管形

ベース配管形

仕様

※ IEC60529による。
注1）JIS B8419：2010の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）

製品仕様

• ※ AC110Vと115V、AC220Vと230Vは共用です。
• ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
• ※ 詳細はカタログをご参照ください。

外部パイロットタイプの仕様

外部パイロットタイプ（SYJ500R）の構造図

• 主弁の圧力から切離して別にパイロット弁の圧力を外部からとるタイプ。
• 真空（-100kPaまで）や0.15MPa以下の低圧ラインで使用可能。

適用型番	ベース配管形（SYJ514R, SYJ524R）
使用圧力範囲MPa	メイン圧力	-100kPa～+0.7
	外部パイロット圧力	+0.15～+0.7

• ※ マニホールドにつきましてはカタログをご参照ください。
• ※ 直接配管形の場合、外部パイロットタイプ（SYJ3□2R）はマニホールド専用です。

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
