ISO規格準拠ソレノイドバルブ VQ7-6シリーズ Size1 単体
- 通常単価(税別)
- 243円～32,998円
- 税込単価
- 267円～36,298円
豊富なマニホールドオプションのソレノイドバルブ。【特長】・ISO 5599/I...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
2位置シングル：VQ7-6-FG-S／2位置シングル（逆加圧）：VQ7-6-YZ-S
裏配管寸法図
2位置ダブル：VQ7-6-FG-D／2位置ダブル（逆加圧）：VQ7-6-YZ-D
3位置クローズドセンタ：VQ7-6-FHG-D／3位置エキゾーストセンタ：VQ7-6-FJG-D／3位置プレッシャセンタ：VQ7-6-FIG-D
製品仕様
ソレノイドバルブ VQ7-6シリーズ Size1／単体シリーズの外観
2位置シングルの表示記号
2位置ダブル（メタル）の表示記号
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | シングル | 0.15MPa | 0.20MPa | |
| ダブル | 0.15MPa | 0.15MPa | ||
| 3ポジション | 0.15MPa | 0.20MPa | ||
| 周囲温度および使用流体温度 | -10～+60℃注1） | -5～+60℃注1） | ||
| 給油 | 不要 | |||
| 手動操作 | プッシュ式（要工具形） | |||
| 耐衝撃／耐振動 | 150／30 m/s2注2） | |||
| 保護構造 | IP65（耐塵・防噴流） | |||
| 電気仕様 | コイル定格電圧 | DC12V、24V、AC100V、110V、200V、220V、240V（50／60Hz） | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力（電流値） | DC24V | DC1W（42mA） | ||
| DC12V | DC1W（83mA） | |||
| AC100V注3） | 1.2VA（12mA） | |||
| AC110V注3） | 1.3VA（11.5mA） | |||
| AC120V注3） | 1.5VA（12mA） | |||
| AC200V注3） | 2.5VA（12.5mA） | |||
| AC220V注3） | 2.6VA（13mA） | |||
| AC230V注3） | 2.8VA（12.5mA） | |||
| AC240V注3） | 3VA（13mA） | |||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注3）ACコイル仕様は整流素子付きになるため、起動と励磁による消費電力の差はありません。

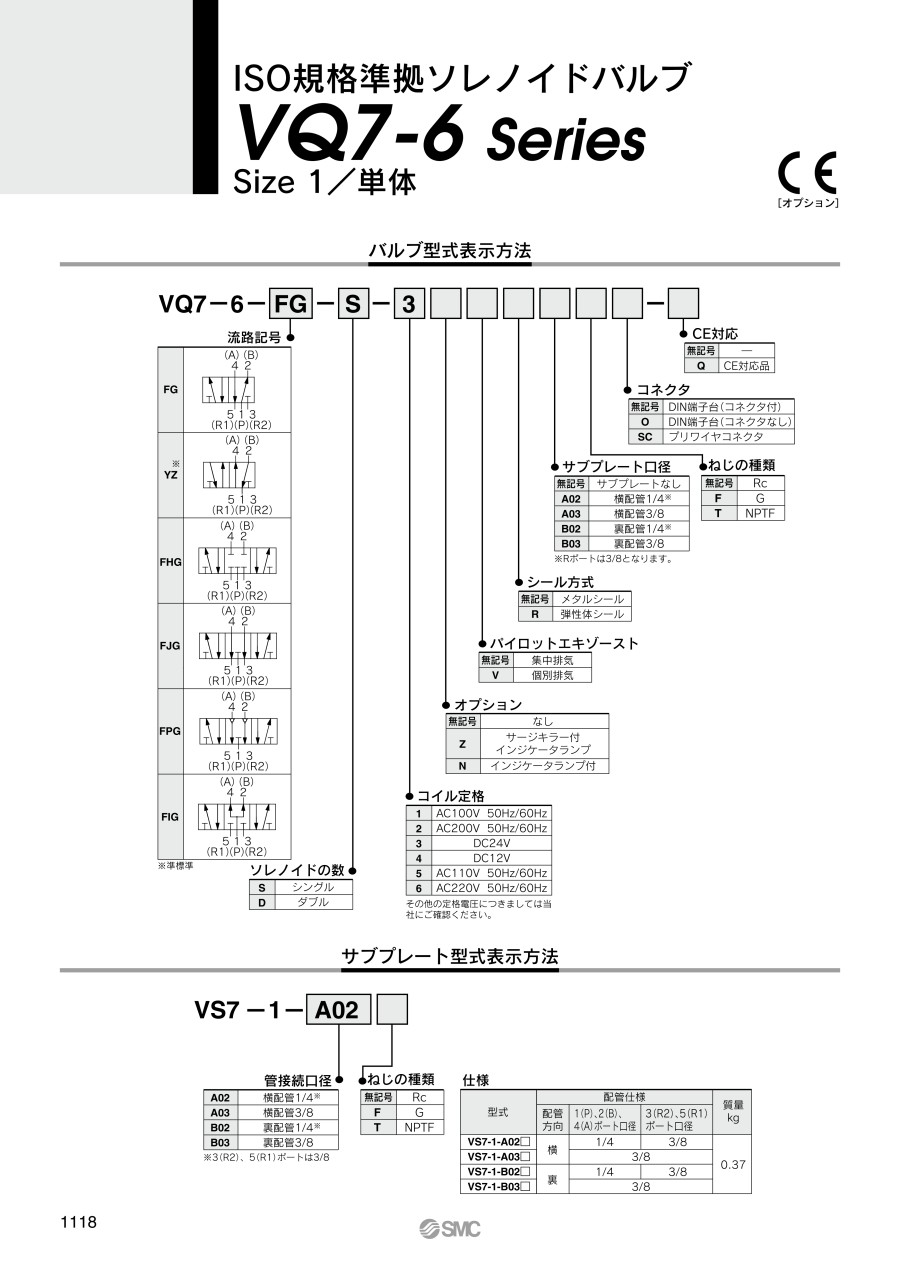

| シリーズ | 位置数 | 型番 | 管接続口径 | ||
|---|---|---|---|---|---|
| VQ7-6 | 2位置 | シングル | メタルシール | VQ7-6-FG-S-□ | 1/4 |
| 弾性体シール | VQ7-6-FG-S-□R | ||||
| ダブル | メタルシール | VQ7-6-FG-D-□ | |||
| 弾性体シール | VQ7-6-FG-D-□R | ||||
| 3位置 | クローズドセンタ | メタルシール | VQ7-6-FHG-D-□ | ||
| 弾性体シール | VQ7-6-FHG-D-□R | ||||
| エキゾーストセンタ | メタルシール | VQ7-6-FJG-D-□ | |||
| 弾性体シール | VQ7-6-FJG-D-□R | ||||
| パーフェクトタイプ | メタルシール | VQ7-6-FPG-D-□ | |||
| 弾性体シール | VQ7-6-FPG-D-□R | ||||
| プレッシャセンタ | メタルシール | VQ7-6-FIG-D-□ | |||
| 弾性体シール | VQ7-6-FIG-D-□R | ||||
| シリーズ | 流量特性 | 応答時間ms注1 | 質量 kg注2 | |||||
|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||
| C ［dm3/（s・bar）］ | b | Cv | C ［dm3/（s・bar）］ | b | Cv | |||
| VQ7-6 | 4.1 | 0.10 | 0.9 | 5.2 | 0.10 | 1.1 | 20以下 | 0.40 |
| 5.0 | 0.13 | 1.1 | 6.0 | 0.11 | 1.4 | 25以下 | ||
| 4.1 | 0.10 | 0.9 | 5.2 | 0.10 | 1.1 | 12以下 | 0.45 | |
| 5.0 | 0.13 | 1.1 | 6.0 | 0.11 | 1.4 | 15以下 | ||
| 4.1 | 0.10 | 0.9 | 5.2 | 0.10 | 1.1 | 40以下 | 0.48 | |
| 5.0 | 0.13 | 1.1 | 5.6 | 0.20 | 1.3 | 45以下 | ||
| 4.1 | 0.10 | 0.9 | 5.2 | 0.10 | 1.1 | 40以下 | 0.48 | |
| 4.8 | 0.16 | 1.1 | 6.0 | 0.17 | 1.4 | 45以下 | ||
| 1.4 | - | - | 3.1 | - | - | 50以下 | 0.84 | |
| 1.4 | - | - | 3.1 | - | - | 50以下 | ||
| 4.1 | 0.10 | 0.9 | 5.2 | 0.08 | 1.1 | 40以下 | 0.48 | |
| 5.6 | 0.15 | 1.2 | 5.9 | 0.08 | 1.3 | 45以下 | ||
注1）JIS B 8419：2010による（供給圧力0.5MPaランプ・サージ電圧保護回路付き、クリーンエア使用時の値。）圧力およびエア質によって応答時間の数値は変わります。ダブルタイプはON時の値。
注2）サブプレートなしの質量。（サブプレート：0.37kg）
DINコネクタタイプの構造図
メタルシールタイプ／VQ7-6-FPG-D-□
弾性体シールタイプ／VQ7-6-FG-S-□R□
各部名称
- 1.ガスケット
- 2.パイロット弁Ass'y（※1、※2）
- 3.パーフェクトスペーサ
- 4.パイロット弁カバー
- 5.DINコネクタ
- ※1同一電圧のみパイロット弁Ass'yの交換が可能です。
- ※2バルブ内部の基板回路が異なるため、パイロット弁Ass'y交換による電圧変更はできません。
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,482円 ( 15,930円 ) | 6日目 |
14,757円 ( 16,233円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
19,306円 ( 21,237円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,671円 ( 17,238円 ) | 19日目 |
17,629円 ( 19,392円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
14,482円 ( 15,930円 ) | 6日目 |
14,757円 ( 16,233円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
16,173円 ( 17,790円 ) | 19日目 |
15,671円 ( 17,238円 ) | 19日目 |
16,818円 ( 18,500円 ) | 19日目 |
16,834円 ( 18,517円 ) | 19日目 |
16,173円 ( 17,790円 ) | 19日目 |
15,671円 ( 17,238円 ) | 19日目 |
16,818円 ( 18,500円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
14,254円 ( 15,679円 ) | 19日目 |
14,482円 ( 15,930円 ) | 6日目 |
16,580円 ( 18,238円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
16,818円 ( 18,500円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
16,173円 ( 17,790円 ) | 19日目 |
15,671円 ( 17,238円 ) | 19日目 |
16,818円 ( 18,500円 ) | 19日目 |
14,254円 ( 15,679円 ) | 19日目 |
15,401円 ( 16,941円 ) | 19日目 |
15,401円 ( 16,941円 ) | 19日目 |
15,127円 ( 16,640円 ) | 19日目 |
16,543円 ( 18,197円 ) | 19日目 |
14,254円 ( 15,679円 ) | 19日目 |
14,482円 ( 15,930円 ) | 19日目 |
14,757円 ( 16,233円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,671円 ( 17,238円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,898円 ( 17,488円 ) | 19日目 |
15,401円 ( 16,941円 ) | 19日目 |
16,314円 ( 17,945円 ) | 19日目 |
17,092円 ( 18,801円 ) | 在庫品1日目当日出荷可能 |
15,323円 ( 16,855円 ) | 19日目 |
16,465円 ( 18,112円 ) | 6日目 |
16,740円 ( 18,414円 ) | 19日目 |
17,384円 ( 19,122円 ) | 19日目 |
16,465円 ( 18,112円 ) | 19日目 |
16,465円 ( 18,112円 ) | 6日目 |
18,791円 ( 20,670円 ) | 19日目 |
16,236円 ( 17,860円 ) | 19日目 |
17,384円 ( 19,122円 ) | 19日目 |
16,465円 ( 18,112円 ) | 19日目 |
19,505円 ( 21,456円 ) | 19日目 |
16,465円 ( 18,112円 ) | 19日目 |
16,465円 ( 18,112円 ) | 19日目 |
14,820円 ( 16,302円 ) | 19日目 |
15,049円 ( 16,554円 ) | 6日目 |
15,323円 ( 16,855円 ) | 19日目 |
詳細情報
基本情報
豊富なマニホールドオプションのソレノイドバルブ。
【特長】
・ISO 5599/I 規格準拠
・抜群の応答性能・長寿命
・保護構造で、IP65対応
・耐塵・防噴流形
・軽量で、省スペース・省容積
・主弁構造にメタルシールと弾性体シールを用意し、あらゆる使用環境・条件に対応
・ソレノイドの数：ダブル、シングル
・ねじの種類：Rc、NPTF、G
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
ISO規格準拠ソレノイドバルブ VQ7-8シリーズ Size2 単体
ソレノイドバルブとなります。ISO規格に準拠したインターフェイスで抜群の応答性能・長寿命です。主弁構造にメタルシールと弾性体シールを用意し、あらゆる使用環境・条件に対応します。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
バルブの互換性はありますか？
インターフェースが同じで、DIN型ターミナル部結線も同じ仕様ですので、互換性があります。
主弁構造の違いでVS7（メタルシール）とVP7（弾性体シール）で区分けしていましたが、
VQ7シリーズではメタルシールと弾性体シールをご用意し、品番で選択できるようにしました。
また、パイロット弁部の小型化、低消費化を実現しています。
注）VQ7シリーズはVS7・VP7シリーズより低消費電力（例：AC100Vで起動49mA・励磁31mA→12mA）になりました。
無接点出力（SSR、トライアック出力等）によるバルブの駆動で、電圧がACの場合は、ご注意願います。
VQ7-6のガスケット品番は「VQ7060-13-4-1」、VQ7-8のガスケット品番は「VQ7080-13-4-1」になります。
「AXT500-13」と「AXT510-13」は板ガスケットですが、「VQ7060-13-4-1」と「VQ7080-13-4-1」は、
VQ7のバルブ側の溝に装着するタイプのガスケットになります。
※VS7・VP7シリーズ及びVQ7シリーズとも、バルブ購入時にバルブにガスケットが付属します。
