5ポートソレノイドバルブ パイロット形 弾性体シール VFR5000
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 16,549円～35,470円特別価格
- 税込単価
- 18,204円～39,017円特別価格
主弁構造が弾性体シールのソレノイドバルブ。【特長】・VFR5000シリーズ・豊...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
プラグインタイプ／2位置シングル、ダブル、3位置クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
2位置シングル：VFR5100／1-□F（Z）
※［ ］内数値は3/4の場合
2位置ダブル：VFR5200／1-□F（Z）、3位置クローズドセンタ：VFR5300／1-□F（Z）、3位置エキゾーストセンタ：VFR5400／1-□F（Z）、3位置プレシャセンタ：VFR5500／1-□F（Z）
- ※ その他寸法はシングルタイプと同じ。
- ※ ［ ］内数値は3/4の場合
ノンプラグインタイプ／2位置シングル、ダブル、3位置クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
2位置シングル：VFR5110／1-□E・VFR5110／1-□D（Z）
※［ ］内数値は3/4の場合
2位置ダブル：VFR5210／1-□E・VFR5210／1-□D（Z）、3位置クローズドセンタ：VFR5310／1-□E・VFR5310／1-□D（Z）、3位置エキゾーストセンタ：VFR5410／1-□E・VFR5410／1-□D（Z）、3位置プレシャセンタ：VFR5510／1-□E・VFR5510／1-□D（Z）
- ※ その他寸法はシングルタイプと同じ。
- ※ ［ ］内数値は3/4の場合
製品仕様
プラグインタイプ
ノンプラグインタイプ
| バルブ仕様 | 使用流体 | 空気 | ||
|---|---|---|---|---|
| 使用圧力範囲 | 2位置シングル・3位置 | 0.2～0.9MPa | ||
| 2位置ダブル | 0.1～0.9MPa | |||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと。） | |||
| 給油 | 無給油注1） | |||
| 手動操作 | ノンロックプッシュ式 | |||
| 取付姿勢 | 自由 | |||
| 耐衝撃／耐振動 | 300／50m/s2注2） | |||
| 保護構造 | 防塵 | |||
| 電気仕様 | コイル定格電圧 | AC100V、200V（50／60Hz）、DC24V | ||
| 許容電圧変動 | 定格電圧の-15～+10% | |||
| 皮相電力 AC注3） | 起動 | 5.6VA/50Hz、5.0VA/60Hz | ||
| 励磁 | 3.4VA/50Hz、2.3VA/60Hz | |||
| 消費電力 DC注3） | 1.8W（2.04W：ランプ・サージ付） | |||
| リード線取出し方法 | プラグインタイプ | コンジットターミナル | ||
| ノンプラグインタイプ | グロメットターミナル、DIN形ターミナル | |||
注1）給油する場合はタービン油1種（ISO VG32）を使用すること。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）定格電圧時
| 位置ソレノイド数 | 型番 | 管接続口径 | 流量特性注1） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | |||||
| 2位置 | シングル | VFR510□ | VFR511□ | 3/8 | 17 | 0.36 | 4.7 | 18 | 0.40 | 5.0 |
| 1/2 | 20 | 0.28 | 5.2 | 23 | 0.32 | 6.2 | ||||
| 3/4 | 23 | 0.27 | 5.8 | 25 | 0.21 | 6.2 | ||||
| ダブル | VFR520□ | VFR521□ | 3/8 | 16 | 0.37 | 4.6 | 18 | 0.41 | 5.1 | |
| 1/2 | 20 | 0.27 | 5.2 | 23 | 0.32 | 6.1 | ||||
| 3/4 | 23 | 0.26 | 5.8 | 25 | 0.20 | 6.1 | ||||
| 3位置 | クローズドセンタ | VFR530□ | VFR531□ | 3/8 | 15 | 0.38 | 4.1 | 16 | 0.31 | 4.3 |
| 1/2 | 17 | 0.31 | 4.6 | 20 | 0.33 | 5.4 | ||||
| 3/4 | 18 | 0.28 | 4.7 | 21 | 0.30 | 5.4 | ||||
| エキゾーストセンタ | VFR540□ | VFR541□ | 3/8 | 14 | 0.38 | 3.6 | 17〔16〕 | 0.39〔0.35〕 | 4.8〔4.3〕 | |
| 1/2 | 17 | 0.29 | 4.6 | 21〔18〕 | 0.31〔0.34〕 | 5.6〔5.0〕 | ||||
| 3/4 | 18 | 0.29 | 4.6 | 23〔20〕 | 0.27〔0.33〕 | 5.9〔5.2〕 | ||||
| プレッシャセンタ | VFR550□ | VFR551□ | 3/8 | 16〔9.4〕 | 0.39〔0.40〕 | 4.2〔2.6〕 | 17 | 0.36 | 4.5 | |
| 1/2 | 18〔9.7〕 | 0.32〔0.45〕 | 5.0〔2.9〕 | 20 | 0.31 | 5.3 | ||||
| 3/4 | 19〔9.2〕 | 0.35〔0.48〕 | 5.4〔2.8〕 | 21 | 0.29 | 5.6 | ||||
| 位置ソレノイド数 | 型番 | 最大作業頻度Hz注2） | 応答時間ms注3） | 質量kg注4） | ||
|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | |||||
| 2位置 | シングル | VFR510□ | VFR511□ | 5 | 60以下 | 1.77（1.72） |
| ダブル | VFR520□ | VFR521□ | 5 | 60以下 | 1.88（1.83） | |
| 3位置 | クローズドセンタ | VFR530□ | VFR531□ | 3 | 80以下 | 1.87（1.82） |
| エキゾーストセンタ | VFR540□ | VFR541□ | 3 | 80以下 | 1.87（1.82） | |
| プレッシャセンタ | VFR550□ | VFR551□ | 3 | 80以下 | 1.87（1.82） | |
注1）〔 〕内はノーマル位置の場合を示す。
注2）最小作動頻度は30日に1回。
注3）JIS B8419：2010の動的性能試験による（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）。
注4）表はVFR5□00-□FZ-06の場合で、（ ）内はVFR5□10-□DZ-06の場合を示す。
構造図／JIS記号
2位置シングル
2位置ダブル
2位置シングル：VFR51□0
2位置ダブル：VFR52□0
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | プラチナシルバ |
| 2 | サブプレート | アルミダイカスト | プラチナシルバ |
| 3 | スプール弁 | アルミ、NBR | - |
| 4 | アダプタプレート | 樹脂 | 黒色 |
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 5 | エンドプレート | 樹脂 | 黒色 |
| 6 | ジャンクションカバー | 樹脂 | 黒色 |
| 7 | ランプカバー | 樹脂 | - |
| 8 | ガスケット | NBR | - |
| 9 | 六角穴付ボルト※ | 鋼 | - |
| 10 | パイロット弁Ass'y | - | - |
※VFR5000シリーズは4本必要になります。
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。

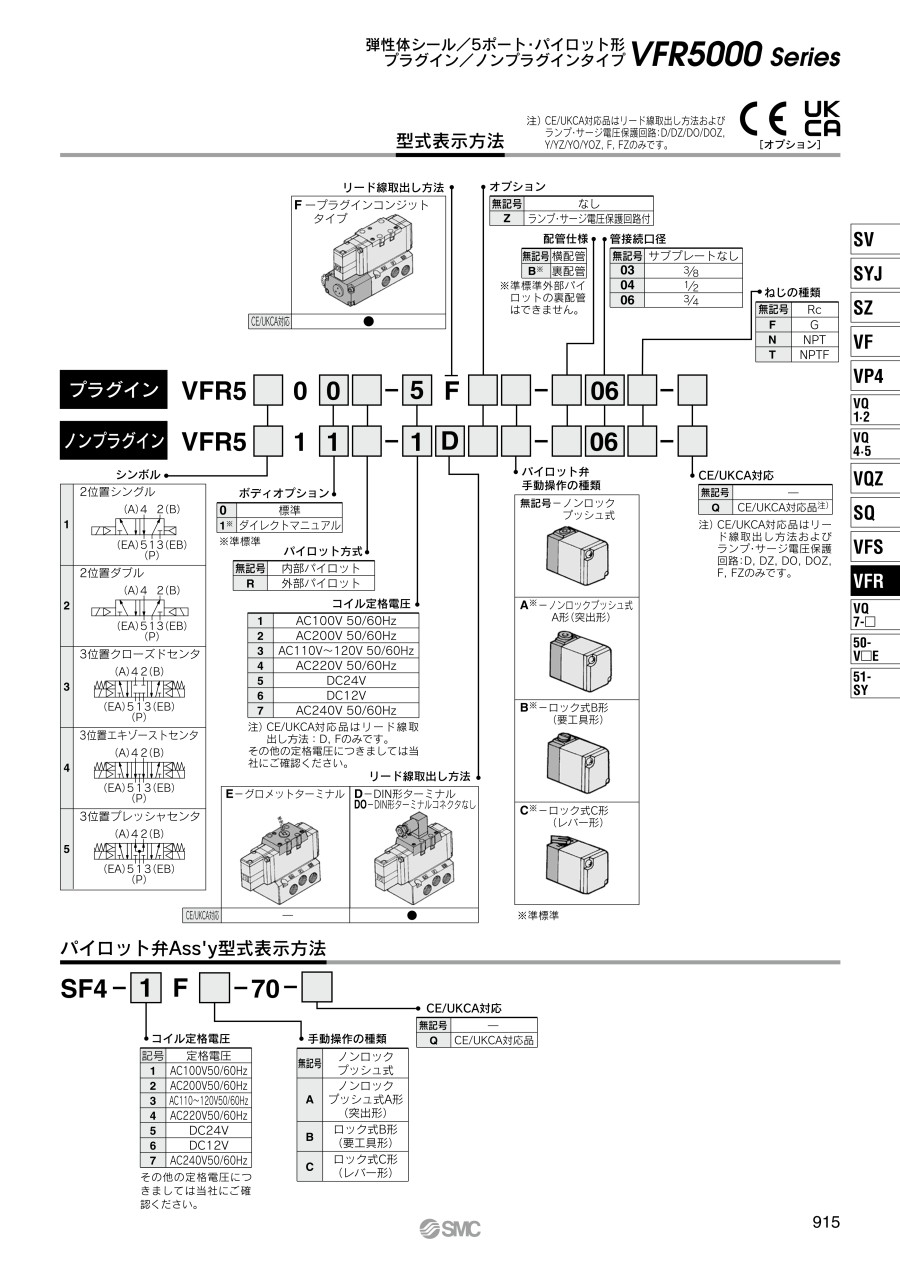

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,858円 ( 19,644円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
23,755円 ( 26,131円 ) | 19日目 |
27,194円24,474円 ( 26,921円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
25,443円 ( 27,987円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
26,908円 ( 29,599円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
22,346円 ( 24,581円 ) | 19日目 |
17,858円 ( 19,644円 ) | 19日目 |
21,317円 ( 23,449円 ) | 19日目 |
19,547円 ( 21,502円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
23,007円 ( 25,308円 ) | 19日目 |
24,035円 ( 26,439円 ) | 19日目 |
26,908円 ( 29,599円 ) | 19日目 |
18,723円 ( 20,595円 ) | 19日目 |
詳細情報
基本情報
主弁構造が弾性体シールのソレノイドバルブ。
【特長】
・VFR5000シリーズ
・豊富なサイズバリエーション
・中・大型シリンダ駆動用
・マニホールド型式：VV5FR2、VV5FR3、VV5FR4、VV5FR5
商品担当おすすめ
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
バルブの主弁を駆動するためのパイロット圧を、バルブのSUPポートから供給しているタイプです。
【外部パイロット式（準標準）】バルブの主弁を駆動するためのパイロット圧を外部パイロットポート（Xポート）から供給しているタイプです。
SUPポートへの供給圧が低圧の場合や、シリンダポート加圧・排気ポート加圧といった特殊な使用法で使うことができます。
注1）3位置バルブでのシリンダポート加圧・排気ポート加圧は、別途ご相談ください。
注2）VFR4000/5000の外部パイロット仕様は、低圧での使用不可など圧力で注意が必要です。
カタログで外部パイロット仕様をご確認ください。
