5ポートソレノイドバルブ パイロット形 弾性体シール VFR4000
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,219円～28,351円特別価格
- 税込単価
- 12,341円～31,186円特別価格
主弁構造が弾性体シールのソレノイドバルブ。【特長】・VFR4000シリーズ・豊...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
プラグインタイプ／2位置シングル、ダブル、3位置クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
2位置シングル：VFR4100／1-□F
2位置ダブル：VFR4200／1-□F、3位置クローズドセンタ：VFR4300／1-□F、3位置エキゾーストセンタ：VFR4400／1-□F、3位置プレッシャセンタ：VFR4500／1-□F
ノンプラグインタイプ／2位置シングル、ダブル、3位置クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
2位置シングル：VFR4110／1-□E・VFR4110／1-□D
2位置ダブル：VFR4210／1-□E・VFR4210／1-□D、3位置クローズドセンタ：VFR4310／1-□E・VFR4310／1-□D、3位置エキゾーストセンタ：VFR4410／1-□E・VFR4410／1-□D、3位置プレッシャセンタ：VFR4510／1-□E・VFR4510／1-□D
ノンプラグインタイプ／2位置シングル
2位置シングル：VFR4140／1-□G
E：グロメットターミナル
※□内数字はランプ・サージ電圧保護回路付きの場合
T：コンジットターミナル
※□内数字はランプ・サージ電圧保護回路付きの場合
D、Y：DIN形ターミナル
※□内数字はランプ・サージ電圧保護回路付きの場合
製品仕様
プラグインタイプ
ノンプラグインタイプ
| バルブ仕様 | 使用流体 | 空気 | ||
|---|---|---|---|---|
| 使用圧力範囲 | 2位置シングル・3位置 | 0.2～0.9MPa | ||
| 2位置ダブル | 0.1～0.9MPa | |||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | |||
| 給油 | 無給油注1） | |||
| 手動操作 | ノンロックプッシュ式 | |||
| 取付姿勢 | 自由 | |||
| 耐衝撃／耐振動 | 300／50m/s2注2） | |||
| 保護構造 | 防塵 | |||
| 電気仕様 | コイル定格電圧 | AC100V、200V（50／60Hz）、DC24V | ||
| 許容電圧変動 | 定格電圧の-15～+10% | |||
| 皮相電力 AC注3） | 起動 | 5.6VA/50Hz、5.0VA/60Hz | ||
| 励磁 | 3.4VA（2.1W）/50Hz、2.3VA（1.5W）/60Hz | |||
| 消費電力 DC注3） | 1.8W（2.04W：ランプ・サージ付） | |||
| リード線取出し方法 | プラグインタイプ | コンジットターミナル | ||
| ノンプラグインタイプ | グロメット、グロメットターミナル コンジットターミナル、DIN形ターミナル | |||
注1）給油する場合はタービン油1種（ISO VG32）をご使用ください。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）定格電圧時
| 位置ソレノイド数 | 型番 | 管接続口径注1） | 流量特性注2） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | |||||
| 2位置 | シングル | VFR410□ | VFR411□ VFR414□ | 3/8 | 13 | 0.30 | 3.2 | 14 | 0.28 | 3.4 |
| 1/2 | 15 | 0.30 | 3.8 | 14 | 0.30 | 3.8 | ||||
| ダブル | VFR420□ | VFR421□ VFR424□ | 3/8 | 14 | 0.31 | 3.4 | 14 | 0.26 | 3.4 | |
| 1/2 | 15 | 0.30 | 4.0 | 14 | 0.30 | 3.7 | ||||
| 3位置 | クローズドセンタ | VFR430□ | VFR431□ VFR434□ | 3/8 | 13 | 0.32 | 3.2 | 13 | 0.25 | 3.0 |
| 1/2 | 14 | 0.28 | 3.5 | 13 | 0.29 | 3.4 | ||||
| エキゾーストセンタ | VFR440□ | VFR441□ VFR444□ | 3/8 | 13 | 0.31 | 3.2 | 14〔13〕 | 0.32〔0.30〕 | 3.6〔3.2〕 | |
| 1/2 | 14 | 0.30 | 3.7 | 14〔13〕 | 0.32〔0.30〕 | 3.6〔3.2〕 | ||||
| プレッシャセンタ | VFR450□ | VFR451□ VFR454□ | 3/8 | 13〔5.0〕 | 0.27〔0.42〕 | 3.2〔1.3〕 | 13 | 0.28 | 3.1 | |
| 1/2 | 15〔5.3〕 | 0.22〔0.42〕 | 3.7〔1.5〕 | 13 | 0.28 | 3.3 | ||||
| 位置ソレノイド数 | 型番 | 最大作動頻度Hz注3） | 応答時間ms注4） | 質量kg注5） | ||
|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | |||||
| 2位置 | シングル | VFR410□ | VFR411□ VFR414□ | 5 | 50以下 | 1.10（1.04）〈1.04〉 |
| ダブル | VFR420□ | VFR421□ VFR424□ | 5 | 50以下 | 1.20（1.16）〈1.16〉 | |
| 3位置 | クローズドセンタ | VFR430□ | VFR431□ VFR434□ | 3 | 70以下 | 1.20（1.16）〈1.16〉 |
| エキゾーストセンタ | VFR440□ | VFR441□ VFR444□ | 3 | 70以下 | 1.20（1.16）〈1.16〉 | |
| プレッシャセンタ | VFR450□ | VFR451□ VFR454□ | 3 | 70以下 | 1.20（1.16）〈1.16〉 | |
注1）EA・EBポートは3/8。
注2）〔 〕内はノーマル位置の場合を示す。
注3）最小作動頻度は30日に1回。
注4）JIS B8419：2010の動的性能試験による（0.5MPa、コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）。
注5）表はVFR4□00-□FZ-03／04の場合の値で、（ ）内はVFR4□10-□DZ-03／04、〈 〉内はVFR4□40-□G-03／04の場合を示します。
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。

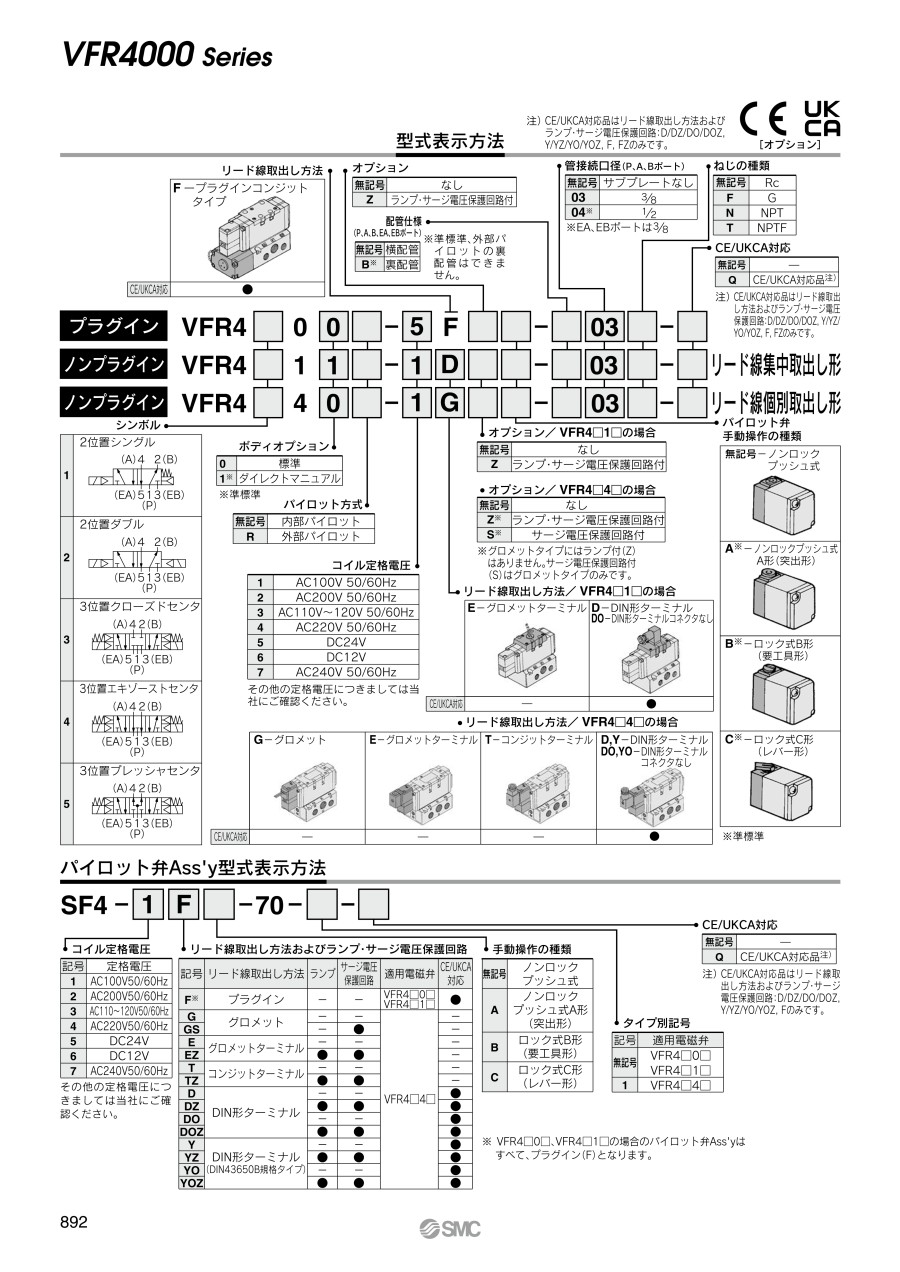

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
16,990円 ( 18,689円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,808円 ( 17,389円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
17,278円 ( 19,006円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
12,669円 ( 13,936円 ) | 6日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
16,268円 ( 17,895円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
18,039円 ( 19,843円 ) | 19日目 |
14,367円 ( 15,804円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
14,542円 ( 15,996円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
12,669円 ( 13,936円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
15,988円 ( 17,587円 ) | 19日目 |
16,735円 ( 18,409円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
17,278円 ( 19,006円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
15,059円 ( 16,565円 ) | 19日目 |
11,742円 ( 12,916円 ) | 19日目 |
12,669円 ( 13,936円 ) | 6日目 |
詳細情報
基本情報
主弁構造が弾性体シールのソレノイドバルブ。
【特長】
・VFR4000シリーズ
・豊富なサイズバリエーション
・中・大型シリンダ駆動用
・マニホールド型式：VV5FR2、VV5FR3、VV5FR4、VV5FR5
商品担当おすすめ
SMC
5ポートソレノイドバルブ パイロット形 メタルシール VFS4000
ソレノイドバルブとなります。バルブ容量が大きく、低消費電力です。保守点検も簡単にできます。サブプレートは、プラグインタイプとノンプラグインタイプの2種類からお選びいただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
バルブの主弁を駆動するためのパイロット圧を、バルブのSUPポートから供給しているタイプです。
【外部パイロット式（準標準）】バルブの主弁を駆動するためのパイロット圧を外部パイロットポート（Xポート）から供給しているタイプです。
SUPポートへの供給圧が低圧の場合や、シリンダポート加圧・排気ポート加圧といった特殊な使用法で使うことができます。
注1）3位置バルブでのシリンダポート加圧・排気ポート加圧は、別途ご相談ください。
注2）VFR4000/5000の外部パイロット仕様は、低圧での使用不可など圧力で注意が必要です。
カタログで外部パイロット仕様をご確認ください。
