5ポートソレノイドバルブ パイロット形 弾性体シール VFR3000
- 通常単価(税別)
- 2,569円～23,927円
- 税込単価
- 2,826円～26,320円
主弁構造が弾性体シールのソレノイドバルブ。【特長】・VFR3000シリーズ・豊...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

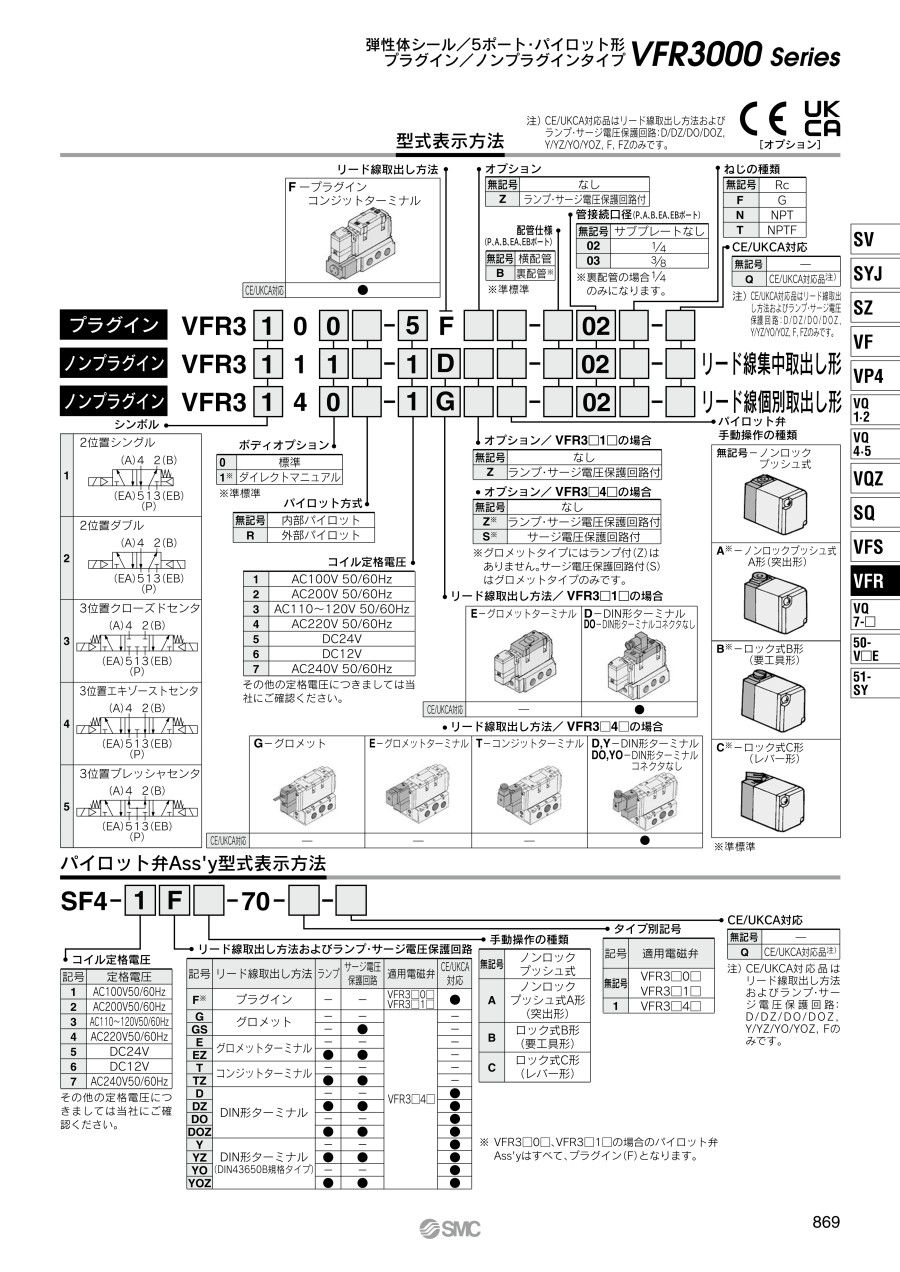

商品情報
外形図
単位：mm
ノンプラグインタイプ／2位置シングル
2位置シングル：VFR3140／1-□G
- （ ）内数値は、1/4の場合。
E：グロメットターミナル
- □内数字はランプ・サージ電圧保護回路付きの場合。
T：コンジットターミナル
- □内数字はランプ・サージ電圧保護回路付きの場合。
D、Y：DIN形ターミナル
- □内数字はランプ・サージ電圧保護回路付きの場合。
ノンプラグインタイプ／2位置ダブル、3位置クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
2位置ダブル：VFR3240／1-□G、3位置クローズセンタ：VFR3340／1-□G、3位置エキゾーストセンタ：VFR3440／1-□G、3位置プレッシャセンタ：VFR3540／1-□G
- 〔 〕内数値は、3位置の場合。
- （）内数値は、1/4の場合。
E：グロメットターミナル
- 〔 〕内数値は、3位置の場合。
- □内数字はランプ・サージ電圧保護回路付きの場合。
T：コンジットターミナル
- 〔 〕内数値は、3位置の場合。
- □内数字はランプ・サージ電圧保護回路付きの場合。
D、Y：DIN形ターミナル
- 〔 〕内数値は、3位置の場合。
- □内数字はランプ・サージ電圧保護回路付きの場合。
製品仕様
プラグインタイプ
ノンプラグインタイプ
| バルブ仕様 | 使用流体 | 空気 | ||
|---|---|---|---|---|
| 使用圧力範囲 | 2位置シングル・3位置 | 0.2～0.9MPa | ||
| 2位置ダブル | 0.1～0.9MPa | |||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | |||
| 給油 | 無給油注1） | |||
| 手動操作 | ノンロックプッシュ式 | |||
| 取付姿勢 | 自由 | |||
| 耐衝撃／耐振動 | 300／50m/s2注2） | |||
| 保護構造 | 防塵 | |||
| 電気仕様 | コイル定格電圧 | AC100V、200V（50／60Hz）、DC24V | ||
| 許容電圧変動 | 定格電圧の-15～+10% | |||
| 皮相電力 AC注3） | 起動 | 5.6VA/50Hz、5.0VA/60Hz | ||
| 励磁 | 3.4VA（2.1W）/50Hz、2.3VA（1.5W）/60Hz | |||
| 消費電力 DC注3） | 1.8W（2.04W：ランプ・サージ付） | |||
| リード線取出し方法 | プラグインタイプ | コンジットターミナル | ||
| ノンプラグイン タイプ | グロメット、グロメットターミナル コンジットターミナル・DIN形ターミナル | |||
注1）給油する場合はタービン油1種（ISO VG32）をご使用ください。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作はありません。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作はありません。（初期における値）
注3）定格電圧時
| 位置ソレノイド数 | 型番 | 管接続口径注1） | 流量特性注1） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | |||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | |||||
| 2位置 | シングル | VFR310□ | VFR311□ VFR314□ | 1/4 | 7.5 | 0.38 | 1.9 | 7.5 | 0.34 | 1.9 |
| 3/8 | 8.4 | 0.39 | 2.2 | 8.7 | 0.38 | 2.2 | ||||
| ダブル | VFR320□ | VFR321□ VFR324□ | 1/4 | 7.1 | 0.41 | 1.9 | 7.4 | 0.40 | 1.9 | |
| 3/8 | 7.9 | 0.36 | 2.0 | 8.6 | 0.37 | 2.2 | ||||
| 3位置 | クローズドセンタ | VFR330□ | VFR331□ VFR334□ | 1/4 | 6.8 | 0.40 | 1.8 | 6.3 | 0.38 | 1.6 |
| 3/8 | 7.2 | 0.39 | 1.9 | 6.5 | 0.40 | 1.7 | ||||
| エキゾーストセンタ | VFR340□ | VFR341□ VFR344□ | 1/4 | 6.5 | 0.42 | 1.7 | 7.9〔3.4〕 | 0.41〔0.47〕 | 2.0〔0.96〕 | |
| 3/8 | 6.9 | 0.42 | 1.8 | 9.5〔3.4〕 | 0.39〔0.46〕 | 2.4〔0.96〕 | ||||
| プレッシャセンタ | VFR350□ | VFR351□ VFR354□ | 1/4 | 7.6〔2.4〕 | 0.33〔0.48〕 | 1.9〔0.69〕 | 6.1 | 0.36 | 1.5 | |
| 3/8 | 9.3〔2.4〕 | 0.34〔0.47〕 | 2.2〔0.69〕 | 6.5 | 0.41 | 1.7 | ||||
| 位置ソレノイド数 | 型番 | 最大作動頻度Hz注2） | 応答時間ms注3） | 質量kg注4） | ||
|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | |||||
| 2位置 | シングル | VFR310□ | VFR311□ VFR314□ | 5 | 30以下 | 0.61（0.64）〈0.58〉 |
| ダブル | VFR320□ | VFR321□ VFR324□ | 5 | 30以下 | 0.71（0.74）〈0.69〉 | |
| 3位置 | クローズドセンタ | VFR330□ | VFR331□ VFR334□ | 3 | 50以下 | 0.72（0.75）〈0.71〉 |
| エキゾーストセンタ | VFR340□ | VFR341□ VFR344□ | 3 | 50以下 | 0.72（0.75）〈0.71〉 | |
| プレッシャセンタ | VFR350□ | VFR351□ VFR354□ | 3 | 50以下 | 0.72（0.75）〈0.71〉 | |
注1）〔 〕内はノーマル位置の場合を示します。
注2）最小作動頻度は30日に1回です。
注3）JIS B 8419：2010の動的性能試験によります（0.5MPa、コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）。
注4）表はVFR3□00-□FZ-02／03の場合の値で、（ ）内はVFR3□10-□DZ-02／03、〈 〉内はVFR3□40-□G-02／03の場合を示します。
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 16日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,697円 ( 2,967円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
2,569円 ( 2,826円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
13,506円 ( 14,857円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
13,345円 ( 14,680円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
9,507円 ( 10,458円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
9,233円 ( 10,156円 ) | 6日目 |
12,066円 ( 13,273円 ) | 19日目 |
12,066円 ( 13,273円 ) | 19日目 |
12,797円 ( 14,077円 ) | 19日目 |
10,635円 ( 11,699円 ) | 6日目 |
12,974円 ( 14,271円 ) | 19日目 |
13,249円 ( 14,574円 ) | 19日目 |
12,974円 ( 14,271円 ) | 6日目 |
12,974円 ( 14,271円 ) | 19日目 |
13,705円 ( 15,076円 ) | 19日目 |
10,416円 ( 11,458円 ) | 19日目 |
10,142円 ( 11,156円 ) | 19日目 |
12,974円 ( 14,271円 ) | 19日目 |
12,974円 ( 14,271円 ) | 19日目 |
10,142円 ( 11,156円 ) | 19日目 |
12,974円 ( 14,271円 ) | 19日目 |
12,974円 ( 14,271円 ) | 19日目 |
10,142円 ( 11,156円 ) | 6日目 |
詳細情報
基本情報
主弁構造が弾性体シールのソレノイドバルブ。
【特長】
・VFR3000シリーズ
・豊富なサイズバリエーション
・中・大型シリンダ駆動用
・マニホールド型式：VV5FR2、VV5FR3、VV5FR4、VV5FR5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
5ポートソレノイドバルブ パイロット形 メタルシール VFS3000
ソレノイドバルブとなります。バルブ容量が大きく、低消費電力です。保守点検も簡単にできます。サブプレートは、プラグインタイプとノンプラグインタイプの2種類からお選びいただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
バルブの主弁を駆動するためのパイロット圧を、バルブのSUPポートから供給しているタイプです。
【外部パイロット式（準標準）】バルブの主弁を駆動するためのパイロット圧を外部パイロットポート（Xポート）から供給しているタイプです。
SUPポートへの供給圧が低圧の場合や、シリンダポート加圧・排気ポート加圧といった特殊な使用法で使うことができます。
注1）3位置バルブでのシリンダポート加圧・排気ポート加圧は、別途ご相談ください。
注2）VFR4000/5000の外部パイロット仕様は、低圧での使用不可など圧力で注意が必要です。
カタログで外部パイロット仕様をご確認ください。
