5ポートソレノイドバルブ パイロット形 メタルシール VFS3000
- 通常単価(税別)
- 2,543円～32,137円
- 税込単価
- 2,797円～35,351円
小さな消費電力（1.8W DC）のソレノイドバルブ。【特長】・VFS3000シ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報

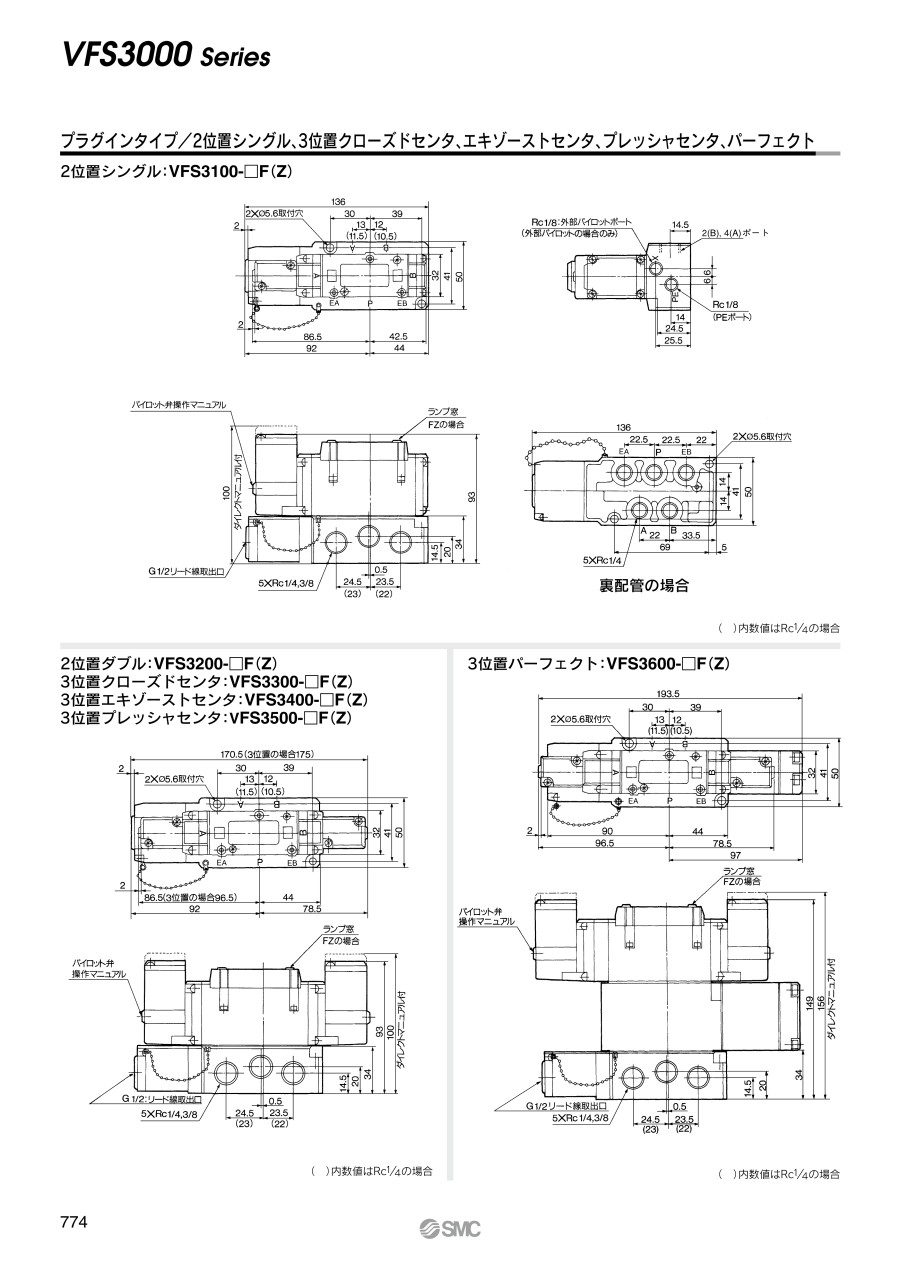

外形図
2位置シングル：VFS3100-□F（Z）
2位置シングル：VFS3100-□F（Z）の裏配管の場合
2位置ダブル：VFS3200-□F（Z）、3位置クローズドセンタ：VFS3300-□F（Z）、3位置エキゾーストセンタ：VFS3400-□F（Z）、3位置プレッシャセンタ：VFS3500-□F（Z）
3位置パーフェクト：VFS3600-□F（Z）
※（ ）内数値は、Rc1/4の場合
製品仕様
プラグインタイプの外観
ノンプラグインタイプの外観
| バルブ仕様 | 使用流体 | 空気 | ||
|---|---|---|---|---|
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.1MPa | |||
| 保証耐圧力 | 1.5MPa | |||
| 周囲温度および使用流体温度 | 注1）-10～60℃ | |||
| 給油 | 注2）無給油 | |||
| パイロット弁手動操作 | ノンロックプッシュ式（フラッシュ形） | |||
| 耐衝撃／耐振動 | 注3）150／50m/s2 | |||
| 保護構造 | 注4）E形：防塵（IP50相当）、F形：防滴（IP52相当）注6）、D形：防まつ（IP54相当）注6） | |||
| 電気仕様 | コイル定格電圧 | AC100V、200V（50／60Hz）、DC24V | ||
| 許容電圧変動 | 定格電圧の-15%～+10% | |||
| コイル絶縁の種類 | 注5）B種相当（130℃） | |||
| 皮相電力（消費電力）AC | 起動 | 5.6VA／50Hz、5.0VA／60Hz | ||
| 励磁 | 3.4VA（2.1W）／50Hz、2.3VA（1.5W）／60Hz | |||
| 消費電力 DC | 1.8W（2.04W：ランプ・サージ付） | |||
| リード線取出し方法 | プラグインタイプ | コンジットターミナル | ||
| ノンプラグインタイプ | DIN形ターミナル、グロメットターミナル | |||
注1）低温の場合は、ドライエアでご使用ください。
注2）給油する場合には、タービン油1種（ISO VG32）を使用してください。
注3）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注4）JIS C 0920による。
注5）JIS C 4003による。
注6）F形、D形の保護構造はランプ・サージ保護回路無しの場合を示します。ランプ・サージ保護回路付きはF型：IP50相当、D型：IP50相当になります。
| パイロット方式 | 注）外部パイロット形 | |
|---|---|---|
| 手動操作 | 主弁 | ダイレクトマニュアル方式 |
| パイロット弁 | ノンロックプッシュ式（突出形）、ロック式（要工具形）、ロック式（レバー形） | |
| コイル定格電圧 | AC110V～120V、220V、240V（50／60Hz） | |
| DC12V、100V | ||
| 配管仕様 | 裏配管形 | |
| オプション | ランプ・サージ電圧保護回路付 | |
注）使用圧力：0～1MPa／パイロット圧力：0.1～1MPa
型式
| 位置ソレノイド数 | 型式 | 管接続口径 Rc | 流量特性 | 注1）最大作動頻度 CPM | 注2）応答時間 ms | 注3）質量 kg | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プラグイン | ノンプラグイン | 1→4/2（P→A/B） | 4/2→5/3（A/B→R1/R2） | ||||||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | ||||||||
| 2位置 | シングル | VFS3100 | VFS3110 | 1/4 | 6.0 | 0.15 | 1.4 | 5.8 | 0.12 | 1.3 | 1,200 | 20以下 | 0.31 |
| 3/8 | 7.3 | 0.23 | 1.8 | 6.8 | 0.12 | 1.6 | |||||||
| ダブル | VFS3200 | VFS3210 | 1/4 | 6.0 | 0.15 | 1.4 | 5.8 | 0.12 | 1.3 | 1,500 | 15以下 | 0.41 | |
| 3/8 | 7.3 | 0.23 | 1.8 | 6.8 | 0.12 | 1.6 | |||||||
| 3位置 | クローズドセンタ | VFS3300 | VFS3310 | 1/4 | 5.8 | 0.21 | 1.4 | 5.4 | 0.14 | 1.2 | 600 | 40以下 | 0.43 |
| 3/8 | 6.8 | 0.22 | 1.7 | 6.3 | 0.12 | 1.5 | |||||||
| エキゾーストセンタ | VFS3400 | VFS3410 | 1/4 | 6.1 | 0.23 | 1.4 | 5.0 | 0.14 | 1.2 | 600 | 40以下 | 0.43 | |
| 3/8 | 7.4 | 0.20 | 1.8 | 5.6 | 0.18 | 1.3 | |||||||
| プレッシャセンタ | VFS3500 | VFS3510 | 1/4 | 6.0 | 0.22 | 1.5 | 5.8 | 0.16 | 1.3 | 600 | 40以下 | 0.43 | |
| 3/8 | 7.2 | 0.19 | 1.8 | 7.1 | 0.18 | 1.8 | |||||||
| パーフェクト | VFS3600 | VFS3610 | 1/4 | 4.0 | - | - | 3.5 | - | - | 600 | 50以下 | 0.91 | |
| 3/8 | 4.0 | - | - | 3.7 | - | - | |||||||
注1）最小作動頻度はJIS B 8419：2010（30日に1回）による。
注2）JIS B 8419：2010による（供給圧力0.5MPa時の値）。
注3）表は、サブプレートなしの場合、プラグインサブプレート付きの場合は0.30kgノンプラグインサブプレート付きの場合は0.27kgをそれぞれ加算のこと。
注4）注1）、注2）は管理されたクリーンエアによる。
構造
2位置シングル
2位置ダブル
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミダイカスト |
| 2 | サブプレート | アルミダイカスト |
| 3 | スプール・スリープ | ステンレス鋼 |
| 4 | アダプタプレート | 樹脂 |
| 5 | エンドプレート | 樹脂 |
| 6 | ピストン | 樹脂 |
| 7 | ジャンクションカバー | 樹脂 |
| 8 | ランプカバー | 樹脂 |
| 9 | 復帰スプリング | ステンレス鋼 |
| 10 | ガスケット | HNBR |
| 11 | 六角穴付ボルト | 鋼 |
| 12 | ディテントアセンブリ | - |
| 13 | パイロット弁アセンブリ | - |
※デジタルカタログP.941のパイロット弁アセンブリ型式表示方法をご参照ください。
JIS記号
2位置シングルのJIS記号
3位置クローズドセンタのJIS記号
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,684円 ( 2,952円 ) | 6日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 6日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,543円 ( 2,797円 ) | 6日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,543円 ( 2,797円 ) | 6日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,784円 ( 3,062円 ) | 6日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,543円 ( 2,797円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
2,558円 ( 2,814円 ) | 19日目 |
9,634円 ( 10,597円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,752円 ( 14,027円 ) | 19日目 |
9,187円 ( 10,106円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
9,187円 ( 10,106円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,752円 ( 14,027円 ) | 19日目 |
9,187円 ( 10,106円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,021円 ( 13,223円 ) | 19日目 |
12,752円 ( 14,027円 ) | 19日目 |
12,172円 ( 13,389円 ) | 在庫品1日目当日出荷可能 |
12,929円 ( 14,222円 ) | 6日目 |
13,202円 ( 14,522円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
12,929円 ( 14,222円 ) | 6日目 |
12,929円 ( 14,222円 ) | 19日目 |
13,660円 ( 15,026円 ) | 19日目 |
10,371円 ( 11,408円 ) | 19日目 |
10,096円 ( 11,106円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
10,739円 ( 11,813円 ) | 19日目 |
12,929円 ( 14,222円 ) | 19日目 |
詳細情報
基本情報
小さな消費電力（1.8W DC）のソレノイドバルブ。
【特長】
・VFS3000シリーズ
・大きなバルブ容量は3/8：C：5.8dm3/（s・bar）
・簡単な保守点検
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
5ポートソレノイドバルブ パイロット形 メタルシール VFS4000
SMC社のソレノイドバルブとなります。バルブ容量が大きく、低消費電力です。保守点検も簡単にできます。サブプレートは、プラグインタイプとノンプラグインタイプの2種類からお選びいただけます。
SMC
5ポートソレノイドバルブ パイロット形 弾性体シール VFR3000
SMC社のソレノイドバルブとなります。中・大型シリンダ駆動用で、サイズバリエーションが豊富です。主弁構造が弾性体シールとなっています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
バルブの主弁を駆動するためのパイロット圧を、バルブのSUPポートから供給しているタイプです。
【外部パイロット式（準標準）】バルブの主弁を駆動するためのパイロット圧を外部パイロットポート（Xポート）から供給しているタイプです。
SUPポートへの供給圧が低圧の場合や、シリンダポート加圧・排気ポート加圧といった特殊な使用法で使うことができます。
注1）3位置バルブでのシリンダポート加圧・排気ポート加圧は、別途ご相談ください。
注2）VFR4000/5000の外部パイロット仕様は、低圧での使用不可など圧力で注意が必要です。
カタログで外部パイロット仕様をご確認ください。
