5ポートソレノイドバルブ パイロット形 メタルシール VFS2000

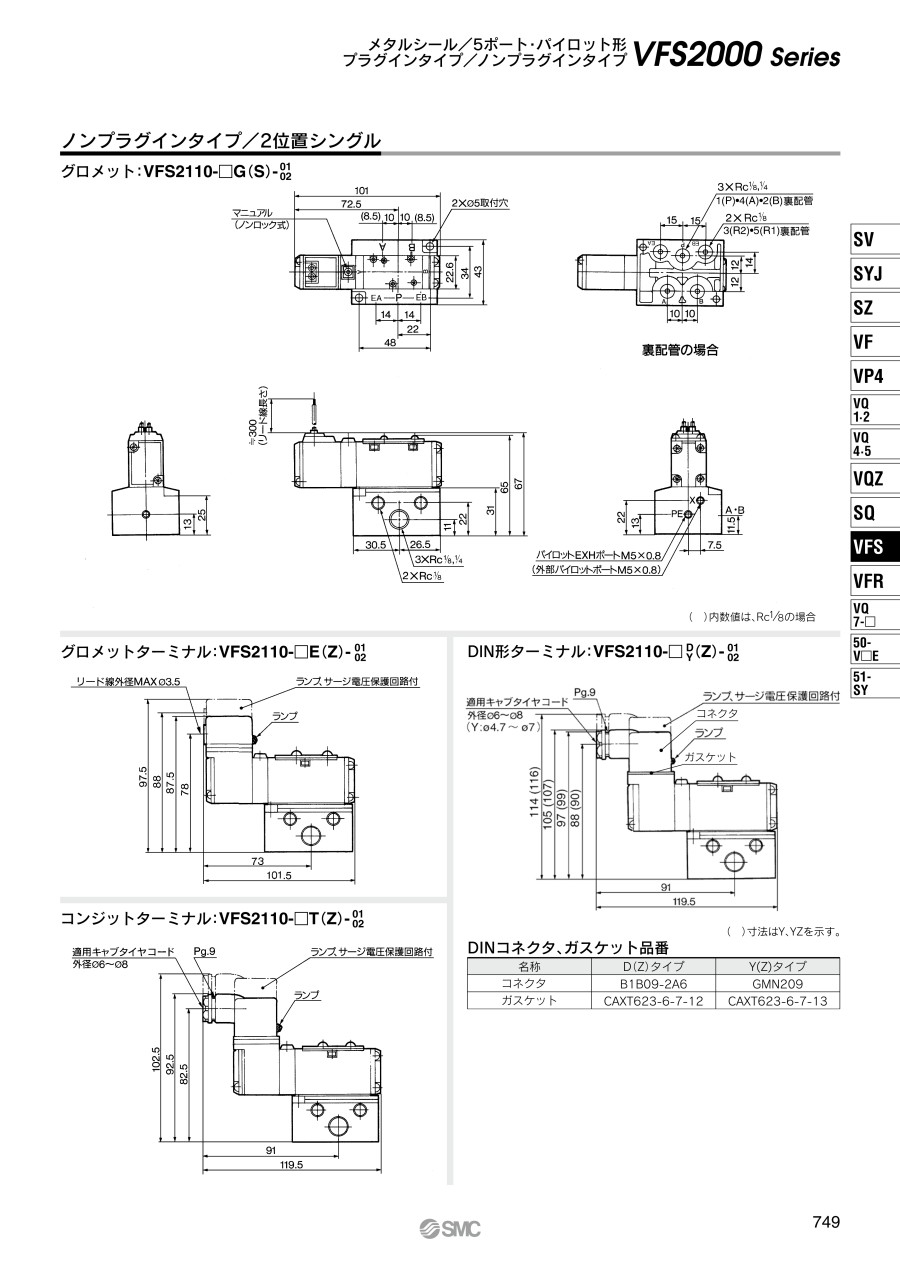

外形図

2位置シングル：VFS2100-□F（Z）-01／02

2位置シングル：VFS2100-□F（Z）-01／02の裏配管の場合

2位置ダブル：VFS2200-□F（Z）-01／02、3位置クローズドセンタ：VFS2300-□F（Z）-01／02、3位置エキゾーストセンタ：VFS2400-□F（Z）-01／02、3位置プレッシャセンタ：VFS2500-□F（Z）-01／02

3位置パーフェクト：VFS2600-□F（Z）-01／02

※（ ）内数値は、Rc1/8の場合

製品仕様

プラグインタイプの外観

ノンプラグインタイプの外観

注1）低温の場合は、ドライエアでご使用ください。
注2）給油する場合には、タービン油1種（ISO VG32）を使用してください。
注3）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注4）JIS C 0920による。
注5）JIS C 4003による。
注6）F形の保護構造はランプ・サージ保護回路無しの場合を示します。ランプ・サージ保護回路付きはIP50相当になります。

型式

注1）最小作動頻度はJIS B 8419：2010（30日に1回）による。
注2）JIS B 8419：2010による（供給圧力0.5MPa時の値）。
注3）VFS2□00-□FZ-01の場合の値。
注4）注1）、注2）は管理されたクリーンエアによる。

構造

2位置シングル

2位置ダブル

※デジタルカタログP.915のパイロット弁アセンブリ型式表示方法をご参照ください。

JIS記号

2位置シングル

3位置クローズドセンタ

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
