5ポートソレノイドバルブ プラグインタイプ SQ2000シリーズ
- 通常単価(税別)
- 5,848円～9,956円
- 税込単価
- 6,433円～10,952円
【特長】・プラグインタイプ SQ2000シリーズ・ワンタッチ管継手交換が、クリ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
| バルブ仕様 | 弁構造 | メタルシール | 弾性体シール | |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 最高使用圧力 | 0.7MPa | |||
| 最低使用圧力 | シングル | 0.1MPa | 0.15MPa | |
| ダブル（ダブルソレノイド） | 0.1MPa | 0.1MPa | ||
| 3ポジション | 0.1MPa | 0.2MPa | ||
| 4ポジション | - | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10～+50℃注1） | |||
| 給油 | 不要 | |||
| パイロット弁手動操作 | プッシュ式（要工具形）／ロック式（要工具形）／スライド形ロック式（手動形） | |||
| 耐振動／耐衝撃注2） | 30／150m/s2 | |||
| 保護構造 | 防塵 | |||
| ソレノイド仕様 | コイル定格電圧 | DC12V, 24V | ||
| 許容電圧変動 | 定格電圧の±10% | |||
| コイル絶縁の種類 | B種相当 | |||
| 消費電力 （電流値） | DC24V | DC0.4W（17mA）、DC0.95W（40mA）注3） | ||
| DC12V | DC0.4W（34mA）、DC0.95W（80mA）注3） | |||
注1）低温の場合はドライエアを使用し結露なきこと。
注2）耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
注3）高速応答タイプの値。
| シリーズ | 切換方式 | シール方式 | 型番 | 流量特性注1） | 応答時間［ms］注2） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→R1/R2） | 標準 （0.4W） | 高速応答 （0.95W） | ||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||||||
| SQ2000 | 2位置 | シングル | メタルシール | SQ2130 | 2.2 | 0.17 | 0.51 | 2.4 | 0.14 | 0.57 | 35以下 | 20以下 | 145 |
| 弾性体シール | SQ2131 | 2.3 | 0.17 | 0.51 | 3.1 | 0.18 | 0.71 | 31以下 | 24以下 | 140 | |||
| ダブル | メタルシール | SQ2230D | 2.2 | 0.17 | 0.51 | 2.4 | 0.14 | 0.57 | 20以下 | 15以下 | 160 | ||
| 弾性体シール | SQ2231D | 2.3 | 0.17 | 0.51 | 3.1 | 0.18 | 0.71 | 26以下 | 20以下 | 155 | |||
| 3位置 | クローズドセンタ | メタルシール | SQ2330 | 1.9 | 0.17 | 0.46 | 2.1 | 0.15 | 0.47 | 56以下 | 37以下 | 180 | |
| 弾性体シール | SQ2331 | 1.9 | 0.17 | 0.46 | 1.8 | 0.29 | 0.47 | 44以下 | 34以下 | 175 | |||
| エキゾーストセンタ | メタルシール | SQ2430 | 1.9 | 0.17 | 0.46 | 2.4 | 0.14 | 0.55 | 56以下 | 37以下 | 180 | ||
| 弾性体シール | SQ2431 | 1.9 | 0.17 | 0.46 | 3.1 | 0.14 | 0.65 | 44以下 | 34以下 | 175 | |||
| プレッシャセンタ | メタルシール | SQ2530 | 2.3 | 0.17 | 0.51 | 2.1 | 0.18 | 0.47 | 56以下 | 37以下 | 180 | ||
| 弾性体シール | SQ2531 | 2.5 | 0.17 | 0.56 | 1.8 | 0.30 | 0.47 | 44以下 | 34以下 | 175 | |||
| 4位置 | デュアル3ポート弁 | 弾性体シール | SQ2A31 SQ2B31 SQ2C31 | 1.5 | 0.17 | 0.40 | 1.5 | 0.17 | 0.40 | 34以下 | 19以下 | 155 | |
注1）上配管タイプシリンダポート管接続口径C8、CYL.→EXH.の値。横配管タイプは約10%小さくなります。
注2）JIS B 8419：2010による。（供給圧力0.5MPa、ランプ・サージ電圧保護回路付きの値。圧力およびエア質によって変わります。）
JIS記号
2位置シングル
3位置クローズドセンタ
4位置デュアル3ポート弁（B）

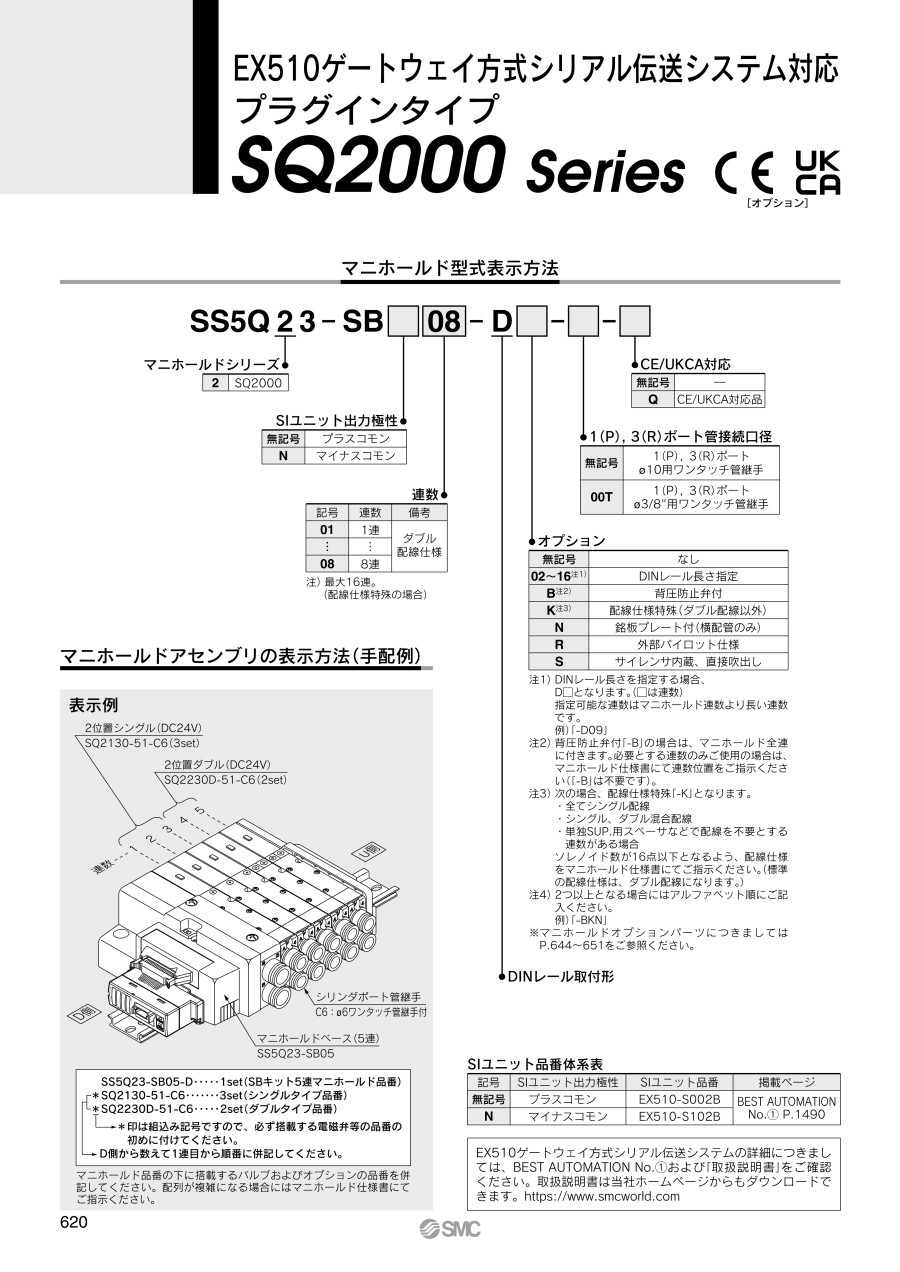

マニホールドブロックの有無
マニホールドブロックなしの外観
- マニホールドと同時手配する場合
- バルブのみが必要な場合
マニホールドブロック付き（背圧防止弁内蔵）の外観
- 増連する場合
※リード線は付属しません。
シリンダポート管接続口径
横配管の外観
上配管の外観
※横配管への変更が可能です。
- φ4（管接続口径4mm）用ワンタッチ管継手
- φ6（管接続口径6mm）用ワンタッチ管継手
- φ8（管接続口径8mm）用ワンタッチ管継手
商品特長詳細
バルブを取り外すことなく、ワンタッチ管継手の交換が可能
コネクタ取り出し方向がワンプッシュで変更可能
注意・禁止事項
- ※ バルブを長期間連続的に通電すると、コイルの発熱による温度上昇でバルブの性能低下および、寿命低下や接近する周辺機器に悪影響を与える場合があります。
- ※ バルブを連続通電で使用される場合は必ず標準タイプ（0.4W）を周囲温度40℃以下で使用し、放熱に十分注意願います。
- ※ 特に隣り合う3連以上を同時に長期連続通電する場合やデュアル3ポート弁において、A側、B側を同時に長期連続通電する場合は、温度上昇が大きくなりますので、十分注意してください。
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,459円 ( 9,305円 ) | 9日目 |
8,459円 ( 9,305円 ) | 6日目 |
8,648円 ( 9,513円 ) | 6日目 |
8,647円 ( 9,512円 ) | 6日目 |
9,208円 ( 10,129円 ) | 9日目 |
9,303円 ( 10,233円 ) | 9日目 |
9,583円 ( 10,541円 ) | 6日目 |
8,647円 ( 9,512円 ) | 6日目 |
8,459円 ( 9,305円 ) | 6日目 |
8,648円 ( 9,513円 ) | 6日目 |
8,789円 ( 9,668円 ) | 3日目 |
8,648円 ( 9,513円 ) | 6日目 |
9,170円 ( 10,087円 ) | 6日目 |
9,303円 ( 10,233円 ) | 9日目 |
8,647円 ( 9,512円 ) | 6日目 |
7,767円 ( 8,544円 ) | 9日目 |
7,767円 ( 8,544円 ) | 9日目 |
6,458円 ( 7,104円 ) | 9日目 |
7,767円 ( 8,544円 ) | 9日目 |
6,737円 ( 7,411円 ) | 6日目 |
6,737円 ( 7,411円 ) | 6日目 |
6,318円 ( 6,950円 ) | 6日目 |
7,346円 ( 8,081円 ) | 9日目 |
6,318円 ( 6,950円 ) | 6日目 |
7,346円 ( 8,081円 ) | 9日目 |
6,879円 ( 7,567円 ) | 9日目 |
6,131円 ( 6,744円 ) | 6日目 |
6,596円 ( 7,256円 ) | 在庫品1日目当日出荷可能 |
6,131円 ( 6,744円 ) | 6日目 |
5,848円 ( 6,433円 ) | 5日目 |
6,131円 ( 6,744円 ) | 6日目 |
6,666円 ( 7,333円 ) | 6日目 |
6,637円 ( 7,301円 ) | 6日目 |
6,357円 ( 6,993円 ) | 6日目 |
6,131円 ( 6,744円 ) | 9日目 |
6,131円 ( 6,744円 ) | 9日目 |
7,159円 ( 7,875円 ) | 9日目 |
6,597円 ( 7,257円 ) | 6日目 |
6,597円 ( 7,257円 ) | 6日目 |
6,598円 ( 7,258円 ) | 6日目 |
5,849円 ( 6,434円 ) | 6日目 |
6,131円 ( 6,744円 ) | 6日目 |
5,849円 ( 6,434円 ) | 6日目 |
7,160円 ( 7,876円 ) | 6日目 |
6,131円 ( 6,744円 ) | 6日目 |
5,849円 ( 6,434円 ) | 6日目 |
7,160円 ( 7,876円 ) | 6日目 |
6,131円 ( 6,744円 ) | 6日目 |
6,357円 ( 6,993円 ) | 9日目 |
6,637円 ( 7,301円 ) | 6日目 |
6,357円 ( 6,993円 ) | 6日目 |
6,879円 ( 7,567円 ) | 6日目 |
6,411円 ( 7,052円 ) | 6日目 |
6,412円 ( 7,053円 ) | 6日目 |
9,543円 ( 10,497円 ) | 6日目 |
9,543円 ( 10,497円 ) | 6日目 |
8,047円 ( 8,852円 ) | 9日目 |
8,936円 ( 9,830円 ) | 9日目 |
8,001円 ( 8,801円 ) | 9日目 |
8,507円 ( 9,358円 ) | 9日目 |
詳細情報
基本情報
【特長】
・プラグインタイプ SQ2000シリーズ
・ワンタッチ管継手交換が、クリップ式で簡単
・マニュアルを押すだけで、コネクタの取り出し方向が、上・横に変更できる
・横→上へ変更する場合は、マニュアル操作は不要
・バルブメンテナンスが容易
・ワンビス取り付けによりメンテナンス工数削減
・バルブとマニホールドがカセット化されており、DINレール上で簡単に増減連が可能
・プラグインタイプは2連分の予備コネクタが付属しているので増連時に結線作業が不要
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
5ポートソレノイドバルブ プラグインタイプ SQ1000シリーズ
バルブとマニホールドがカセット化されており、DINレール上で増減連が容易です。クリップ式なのでバルブを取り外すことなくワンタッチ管継手の交換が可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
3ポート弁で使用する場合、今までの半分の連数で済みます。
主な用途は、単動エアオペレートバルブの操作用や単動エアシリンダの駆動用などです。
マニホールド内部に予備コネクタがあるため、各配線キットのピンの残り数（空数）が4ピン以上ある場合と、
４ピン未満の場合とで、手配して頂く部品が異なリます。
また、増連出来る最大数は、配線キットによって異なります。
詳細はSQプラグインカタログをご参照ください。
<プラグリードタイプマニホールドの場合>
増連出来る最大数は、配線キットによって異なります。
詳細はSQプラグリードカタログをご参照ください。
