5ポートソレノイドバルブ ベース配管形 単体 VQZ1000・2000・3000シリーズ
- 通常単価(税別)
- 5,049円～16,196円
- 税込単価
- 5,554円～17,816円
DINレール取り付け可能なソレノイドバルブ。【特長】・保護構造で、IP65対応...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

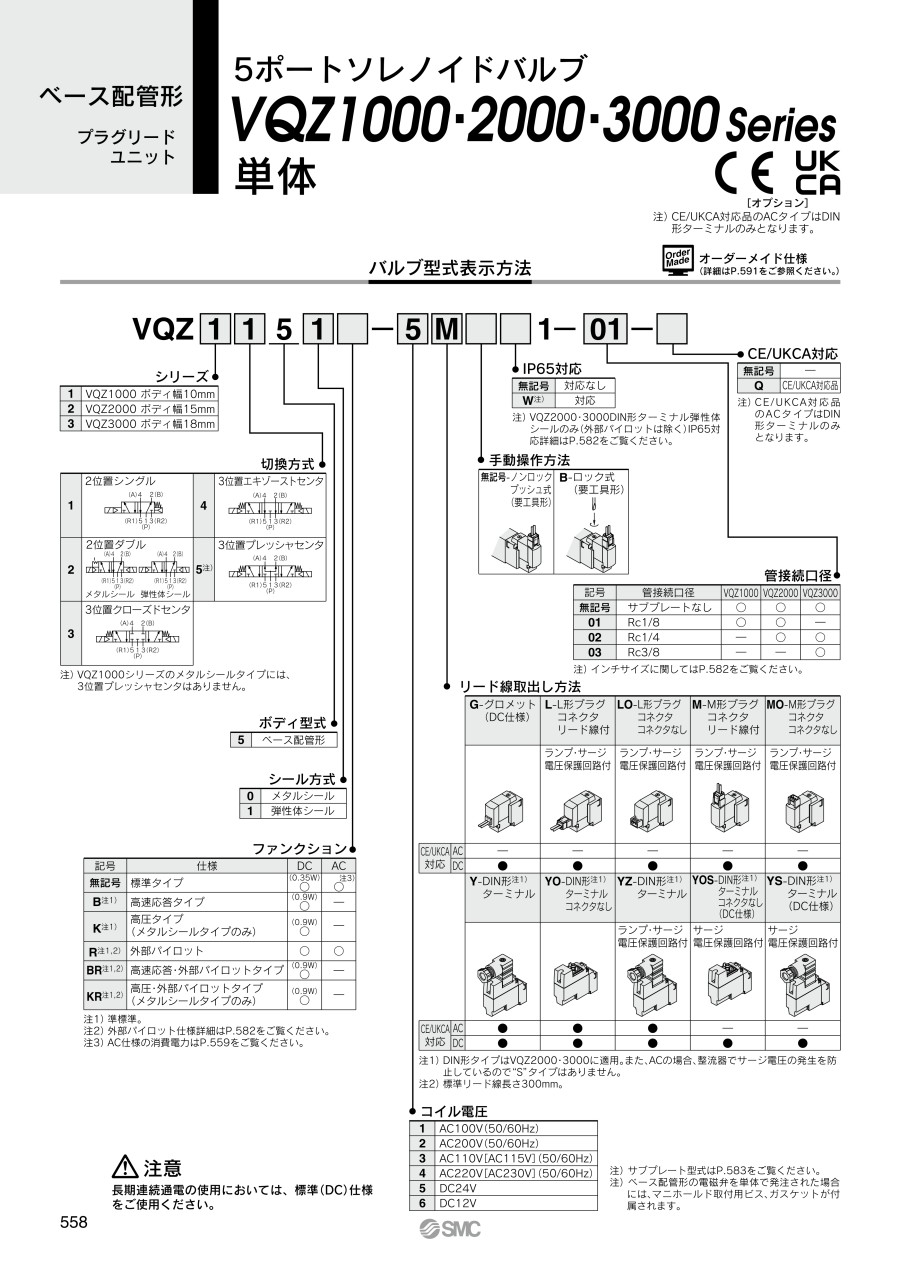

商品情報
外形図
VQZ1000
2位置シングル／グロメット（G）：VQZ1150／1（R）-□G□1-01
2位置ダブル／グロメット（G）：VQZ1250／1（R）-□G□1-01
VQZ2000
2位置シングル／グロメット（G）：VQZ2150／1（R）-□G□1-01／02
グロメット（G）：VQZ2250／1（R）-□G□1-01／02
VQZ3000
2位置シングル／グロメット（G）：VQZ3150／1（R）-□G□1-02／03
※（ ）内の寸法はVQZ315□-□G□1-02の場合
2位置ダブル／グロメット（G）：VQZ3250／1（R）-□G□1-02／03
※（ ）内の寸法はVQZ325□-□G□1-02の場合
製品仕様
外観
管継手はクリップ止めなので簡単に交換が可能
| シリーズ | メタルシール | 弾性体シール | ||
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 最高使用圧力 MPa | 0.7（高圧タイプ：1.0） | 0.7 | ||
| 最低使用圧力 MPa | 2位置 | シングル | 0.1 VQZ3000、3位置のみ 0.15 | 0.15 |
| ダブル | 0.1 | |||
| 3位置 | 0.2 | |||
| 周囲温度および使用流体温度 ℃ | -10～50（ただし凍結なきこと） | |||
| 最大作動頻度 Hz | 2位置シングル、ダブル | 20 | 5 | |
| 3位置 | 10 | 3 | ||
| マニュアル | ノンロックプッシュ式、ロック式（要工具形） | |||
| パイロット排気方法 | 個別排気形 | |||
| 給油 | 不要 | |||
| 取付姿勢 | シングル：自由 ダブル・3位置：主弁が水平になること | 自由 | ||
| 耐衝撃／耐振動 m/s2注1） | 150／30 | |||
| 保護構造※ | 防塵（DIN形ターミナルはIP65注2）） | |||
※IEC60529による。
注1）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）DIN形ターミナルIP65対応を選択した場合：VQZ2／3□51□-□Y□□W1-□-□
製品仕様
| リード線取出し方法 | グロメット（G） M形プラグコネクタ（M） L形プラグコネクタ（L） DIN形ターミナル（Y） | |||
|---|---|---|---|---|
| G、L、M | Y | |||
| コイル定格電圧 V | DC | 24、12 | ||
| AC50／60Hz | 100、110、200、220※ | |||
| 許容電圧変動 | 定格電圧の±10% | |||
| 消費電力 W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 高速応答、高圧 | 0.9｛ランプ付：0.95（DIN形ターミナルのランプ付は1.0）｝ | |||
| 皮相電力 VA※ | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.87） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | バリスタ | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
構造
メタルシールタイプ（2位置シングル）
弾性体シールタイプ（2位置シングル）
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | - |
| 2 | スプール・スリーブ | ステンレス鋼 | メタルシール |
| スプール弁 | アルミ／ HNBR | 弾性体シール | |
| 3 | ピストン | 樹脂 | - |
| 4 | パイロット弁Ass’y | - | - |
注）パイロット弁Ass’y型式はデジタルカタログP.743をご覧ください。
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,246円 ( 7,971円 ) | 15日目 |
5,949円 ( 6,544円 ) | 6日目 |
8,018円 ( 8,820円 ) | 9日目 |
6,644円 ( 7,308円 ) | 9日目 |
6,036円 ( 6,640円 ) | 6日目 |
7,688円 ( 8,457円 ) | 9日目 |
6,506円 ( 7,157円 ) | 9日目 |
6,595円 ( 7,255円 ) | 6日目 |
7,677円 ( 8,445円 ) | 9日目 |
6,491円 ( 7,140円 ) | 9日目 |
6,479円 ( 7,127円 ) | 9日目 |
7,355円 ( 8,091円 ) | 9日目 |
6,797円 ( 7,477円 ) | 9日目 |
6,266円 ( 6,893円 ) | 15日目 |
6,254円 ( 6,879円 ) | 9日目 |
7,028円 ( 7,731円 ) | 9日目 |
6,473円 ( 7,120円 ) | 9日目 |
5,288円 ( 5,817円 ) | 6日目 |
7,028円 ( 7,731円 ) | 9日目 |
5,819円 ( 6,401円 ) | 在庫品1日目当日出荷可能 |
6,138円 ( 6,752円 ) | 9日目 |
6,266円 ( 6,893円 ) | 在庫品1日目当日出荷可能 |
5,710円 ( 6,281円 ) | 6日目 |
5,896円 ( 6,486円 ) | 6日目 |
5,288円 ( 5,817円 ) | 15日目 |
5,569円 ( 6,126円 ) | 6日目 |
5,429円 ( 5,972円 ) | 15日目 |
6,637円 ( 7,301円 ) | 9日目 |
5,495円 ( 6,045円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,388円 ( 5,927円 ) | 15日目 |
6,596円 ( 7,256円 ) | 6日目 |
7,463円 ( 8,209円 ) | 9日目 |
5,569円 ( 6,126円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,710円 ( 6,281円 ) | 9日目 |
6,254円 ( 6,879円 ) | 9日目 |
8,789円 ( 9,668円 ) | 9日目 |
9,889円 ( 10,878円 ) | 9日目 |
8,667円 ( 9,534円 ) | 9日目 |
9,637円 ( 10,601円 ) | 6日目 |
10,995円 ( 12,095円 ) | 9日目 |
8,667円 ( 9,534円 ) | 9日目 |
9,895円 ( 10,885円 ) | 9日目 |
8,612円 ( 9,473円 ) | 15日目 |
8,789円 ( 9,668円 ) | 9日目 |
8,338円 ( 9,172円 ) | 9日目 |
8,787円 ( 9,666円 ) | 在庫品1日目当日出荷可能 |
9,028円 ( 9,931円 ) | 6日目 |
7,525円 ( 8,278円 ) | 6日目 |
7,807円 ( 8,588円 ) | 6日目 |
7,688円 ( 8,457円 ) | 9日目 |
9,565円 ( 10,522円 ) | 9日目 |
10,443円 ( 11,487円 ) | 9日目 |
10,658円 ( 11,724円 ) | 9日目 |
8,134円 ( 8,947円 ) | 9日目 |
10,438円 ( 11,482円 ) | 9日目 |
12,533円 ( 13,786円 ) | 9日目 |
11,956円 ( 13,152円 ) | 9日目 |
10,208円 ( 11,229円 ) | 9日目 |
詳細情報
基本情報
DINレール取り付け可能なソレノイドバルブ。
【特長】
・保護構造で、IP65対応可能（DIN形ターミナルタイプ・集合排気形）
・主弁構造にメタルシールと弾性体シールを採用
・ワンタッチ管継手内蔵で簡単な配管作業
・ボディ型式：ベース配管形
・ボディ幅：VQZ1000 10mm/VQZ2000 15mm/VQZ3000 18mm
・ファンクション：高速応答タイプ/高圧タイプ（メタルシールタイプのみ）/外部パイロット
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
