5ポートソレノイドバルブ 直接配管形 単体 VQZ1000・2000・3000シリーズ
- 通常単価(税別)
- 5,167円～14,577円
- 税込単価
- 5,684円～16,035円
DINレール取り付け可能なソレノイドバルブ。【特長】・直接配管形/プラグリード...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。

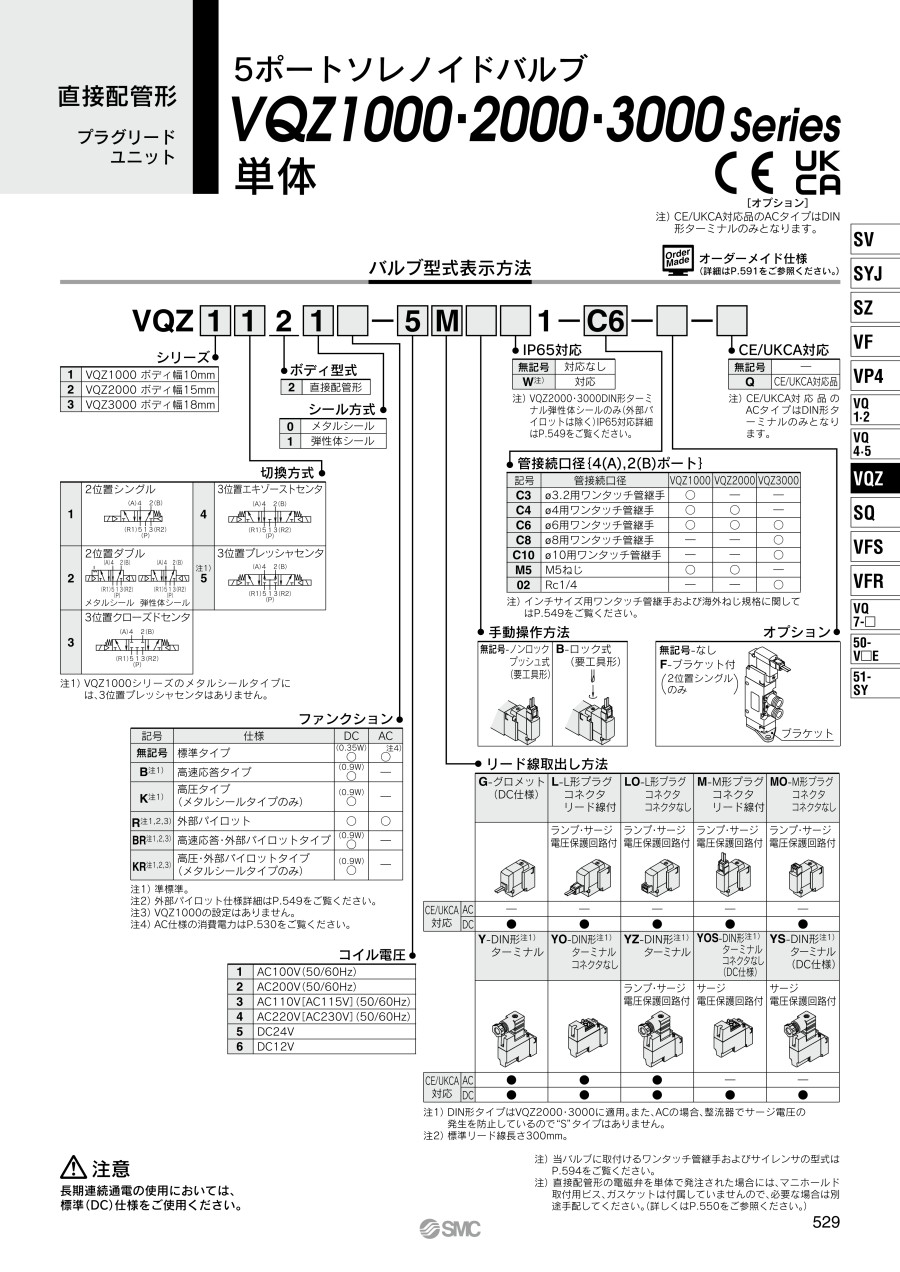

商品情報
外形図
2位置シングル
グロメット（G）：VQZ1120/1-□G□1-C4、C6
製品仕様
外観
| シリーズ | メタルシール | 弾性体シール | ||
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 最高使用圧力 MPa | 0.7（高圧タイプ：1.0） | 0.7 | ||
| 最低使用圧力 MPa | 2位置 | シングル | 0.1 VQZ3000、3位置のみ 0.15 | 0.15 |
| 0.1 | ||||
| 3位置 | ダブル | 0.2 | ||
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと） | |||
| 最大作動頻度 Hz | 2位置シングル、ダブル | 20 | 5 | |
| 3位置 | 10 | 3 | ||
| マニュアル | ノンロックプッシュ式、ロック式（要工具形） | |||
| パイロット排気方法 | 個別排気形 | |||
| 給油 | 不要 | |||
| 取付姿勢 | シングル：自由 ダブル・3位置：主弁が水平になること | 自由 | ||
| 耐衝撃/耐振動 m/s2注1） | 150/30 | |||
| 保護構造注3） | 防塵（DIN形ターミナルはIP65注2）） | |||
注1）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）DIN形ターミナルはIP65対応を選択した場合 VQZ2/3□21□-□Y□□W1-□-□
注3）IEC60529による。
ソレノイド仕様
| リード線取出し方法 | グロメット（G） M形プラグコネクタ（M） L形プラグコネクタ（L） DIN形ターミナル（Y） | |||
|---|---|---|---|---|
| G、L、M | Y | |||
| コイル定格電圧 V | DC | 24、12 | ||
| AC50/60Hz | 100、110、200、220※ | |||
| 許容電圧変動 | 定格電圧の±10％ | |||
| 消費電力 W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 高速応答、高圧 | 0.9｛ランプ付：0.95（DIN形ターミナルのランプ付は1.0）｝ | |||
| 皮相電力 VA※ | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.87） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | バリスタ | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15％～+5％となります。
構造
メタルシールタイプ
2位置シングルの構造図
2位置シングルの接続図
2位置ダブルの構造図
2位置ダブルの接続図
2位置シングルの構造図
2位置シングルの接続図
2位置ダブルの構造図
2位置ダブルの接続図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | - |
| 2 | スプール・スリーブ | ステンレス鋼 | メタルシール |
| スプール弁 | アルミ/HNBR | 弾性体シール | |
| 3 | ピストン | 樹脂 | - |
| 4 | パイロット弁Ass’y | - | - |
注意・禁止事項
- ※ 長期連続通電の使用においては、標準（DC）仕様をご使用ください。
- ※ 当バルブに取付けるワンタッチ管継手およびサイレンサの型式はデジタルカタログをご覧ください。
- ※ 直接配管形の電磁弁を単体で発注された場合には、マニホールド取り付け用ビス、ガスケットは付属していませんので、必要な場合は別途手配してください。（詳しくはデジタルカタログをご参照ください。）
- ※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,078円 ( 7,786円 ) | 9日目 |
7,401円 ( 8,141円 ) | 9日目 |
6,858円 ( 7,544円 ) | 9日目 |
5,528円 ( 6,081円 ) | 6日目 |
6,492円 ( 7,141円 ) | 9日目 |
6,433円 ( 7,076円 ) | 9日目 |
6,949円 ( 7,644円 ) | 15日目 |
7,087円 ( 7,796円 ) | 9日目 |
6,110円 ( 6,721円 ) | 39日目 |
6,444円 ( 7,088円 ) | 9日目 |
6,492円 ( 7,141円 ) | 60日目 |
6,628円 ( 7,291円 ) | 9日目 |
6,766円 ( 7,443円 ) | 6日目 |
6,439円 ( 7,083円 ) | 9日目 |
7,291円 ( 8,020円 ) | 9日目 |
6,491円 ( 7,140円 ) | 9日目 |
7,226円 ( 7,949円 ) | 9日目 |
6,975円 ( 7,673円 ) | 9日目 |
7,078円 ( 7,786円 ) | 9日目 |
5,898円 ( 6,488円 ) | 6日目 |
6,035円 ( 6,639円 ) | 18日目 |
6,873円 ( 7,560円 ) | 9日目 |
5,369円 ( 5,906円 ) | 9日目 |
5,304円 ( 5,834円 ) | 9日目 |
5,304円 ( 5,834円 ) | 6日目 |
5,441円 ( 5,985円 ) | 6日目 |
6,433円 ( 7,076円 ) | 9日目 |
5,528円 ( 6,081円 ) | 6日目 |
5,796円 ( 6,376円 ) | 6日目 |
5,665円 ( 6,232円 ) | 6日目 |
5,175円 ( 5,693円 ) | 6日目 |
6,331円 ( 6,964円 ) | 9日目 |
6,331円 ( 6,964円 ) | 9日目 |
5,390円 ( 5,929円 ) | 6日目 |
5,898円 ( 6,488円 ) | 9日目 |
6,337円 ( 6,971円 ) | 在庫品1日目当日出荷可能 |
6,433円 ( 7,076円 ) | 9日目 |
6,875円 ( 7,563円 ) | 在庫品1日目当日出荷可能 |
6,173円 ( 6,790円 ) | 9日目 |
5,304円 ( 5,834円 ) | 6日目 |
5,706円 ( 6,277円 ) | 6日目 |
6,356円 ( 6,992円 ) | 6日目 |
6,110円 ( 6,721円 ) | 9日目 |
5,760円 ( 6,336円 ) | 6日目 |
6,035円 ( 6,639円 ) | 6日目 |
5,167円 ( 5,684円 ) | 6日目 |
5,579円 ( 6,137円 ) | 6日目 |
5,441円 ( 5,985円 ) | 6日目 |
6,875円 ( 7,563円 ) | 在庫品1日目当日出荷可能 |
6,173円 ( 6,790円 ) | 6日目 |
6,186円 ( 6,805円 ) | 在庫品1日目当日出荷可能 |
5,563円 ( 6,119円 ) | 在庫品1日目当日出荷可能 |
7,080円 ( 7,788円 ) | 9日目 |
6,756円 ( 7,432円 ) | 9日目 |
5,760円 ( 6,336円 ) | 6日目 |
5,760円 ( 6,336円 ) | 6日目 |
6,035円 ( 6,639円 ) | 9日目 |
5,760円 ( 6,336円 ) | 6日目 |
6,185円 ( 6,804円 ) | 6日目 |
6,444円 ( 7,088円 ) | 9日目 |
詳細情報
基本情報
DINレール取り付け可能なソレノイドバルブ。
【特長】
・直接配管形/プラグリードユニット/単体
・保護構造IP65対応可能（DIN形ターミナルタイプ・集合排気形）
・主弁構造にメタルシールと弾性体シールを採用
・ワンタッチ管継手内蔵で簡単な配管作業
・VQZ1000ボディ幅：10mm
・VQZ2000ボディ幅：15mm
・VQZ3000ボディ幅：18mm
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
