5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000シリーズ
- 通常単価(税別)
- 5,894円～10,920円
- 税込単価
- 6,483円～12,012円
バルブ交換が簡単なノンビス・ワンクランプ構造のソレノイドバルブ。【特長】・省ス...
詳細情報を確認する- 種類
- 電磁弁
- 設置方法
- マニホールドベース
- 仕様
- 無給油
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報

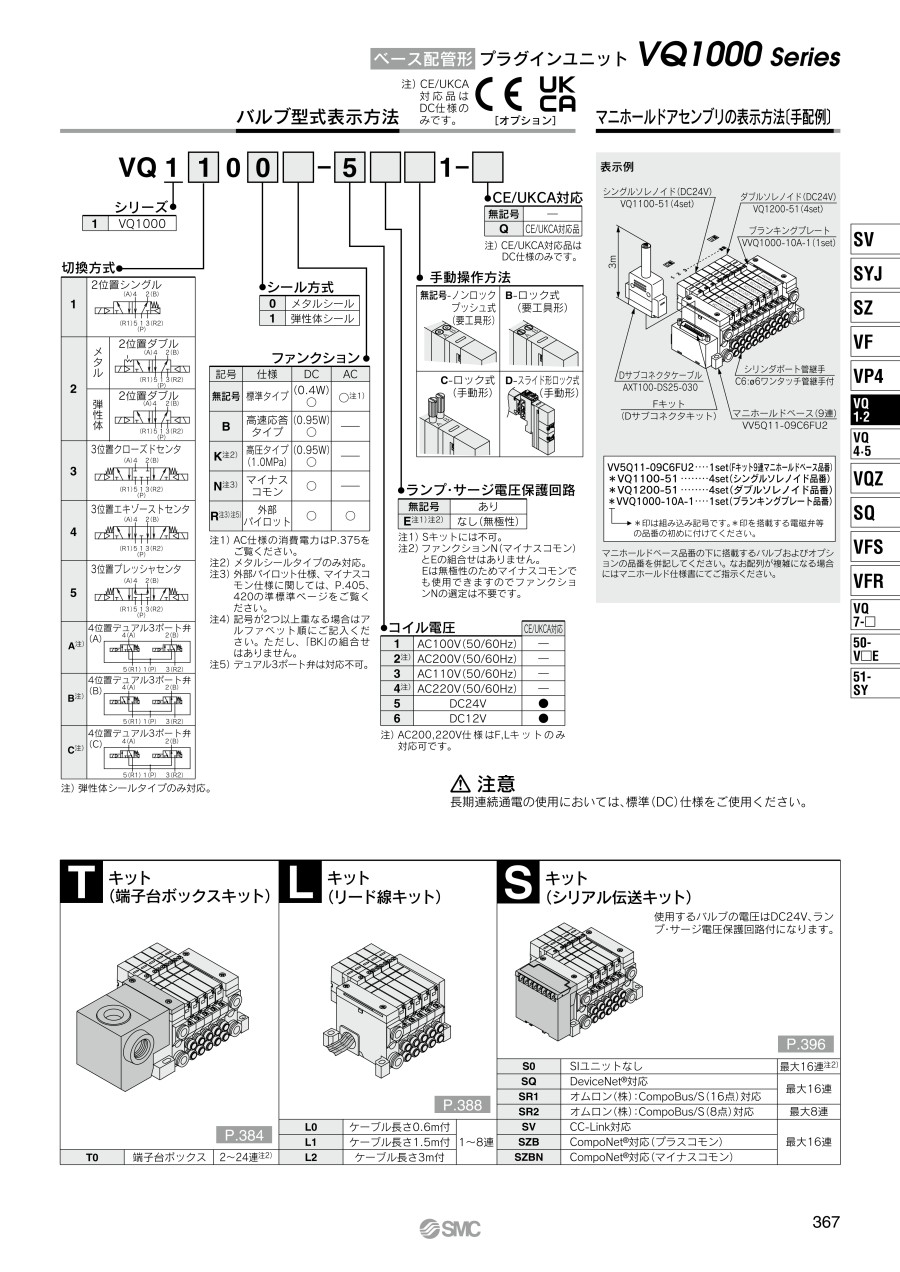

製品仕様
無記号：ノンロックプッシュ式 （要工具形）の外観
B：ロック式（要工具形）の外観
C：ロック式（手動形）の外観
D：スライド形ロック式（手動形）の外観
ファンクション
| 記号 | 仕様 | DC | AC |
|---|---|---|---|
| 無記号 | 標準タイプ | （0.4W）○ | ○注1） |
| B | 高速応答タイプ | （0.95W）○ | - |
| K注2） | 高圧タイプ（1.0MPa） | （0.95W）○ | - |
| N注3） | マイナスコモン | ○ | - |
| R注3）注5） | 外部パイロット | ○ | ○ |
注1）AC仕様の消費電力はデジタルカタログをご覧ください。
注2）メタルシールタイプのみ対応。
注3）外部パイロット仕様、マイナスコモン仕様に関してはデジタルカタログをご覧ください。
注4）「BK」の組み合せはありません。
注5）デュアル3ポート弁は対応不可。
コイル電圧
| コイル電圧 | CE対応 | |
|---|---|---|
| 1 | AC100V（50／60Hz） | - |
| 2 | AC200V（50／60Hz） | - |
| 3 | AC110V（50／60Hz） | - |
| 4 | AC220V（50／60Hz） | - |
| 5 | DC24V | ● |
| 6 | DC12V | ● |
構造
メタルシールタイプ
VQ1100の構造図／接続図
VQ1200の構造図／接続図
VQ1300／VQ1400／VQ1500の構造図／接続図
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛ダイカスト |
| 2 | スプール・スリーブ | ステンレス鋼 |
| 3 | ピストン | 樹脂 |
| 4 | パイロット弁Ass'y | - |
注）パイロット弁Ass'y型式はデジタルカタログをご覧ください。
VQ1101の構造図／接続図
VQ1201の構造図／接続図
VQ1301／VQ1401／VQ1501の構造図／接続図
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛ダイカスト |
| 2 | スプール弁 | アルミニウム・HNBR |
| 3 | ピストン | 樹脂 |
| 4 | パイロット弁Ass'y | - |
注）パイロット弁Ass'y型式はデジタルカタログをご覧ください。
- ※ 長期連続通電の使用においては、標準（DC）仕様をご使用ください。
- ※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,449円 ( 10,394円 ) | 6日目 |
9,685円 ( 10,654円 ) | 6日目 |
9,876円 ( 10,864円 ) | 6日目 |
10,599円 ( 11,659円 ) | 6日目 |
9,449円 ( 10,394円 ) | 6日目 |
9,663円 ( 10,629円 ) | 6日目 |
9,685円 ( 10,654円 ) | 6日目 |
9,663円 ( 10,629円 ) | 6日目 |
7,281円 ( 8,009円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
7,081円 ( 7,789円 ) | 6日目 |
7,405円 ( 8,146円 ) | 在庫品1日目当日出荷可能 |
6,761円 ( 7,437円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,761円 ( 7,437円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,761円 ( 7,437円 ) | 6日目 |
6,976円 ( 7,674円 ) | 3日目 |
6,350円 ( 6,985円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,868円 ( 7,555円 ) | 在庫品1日目当日出荷可能 |
6,168円 ( 6,785円 ) | 6日目 |
6,350円 ( 6,985円 ) | 6日目 |
6,624円 ( 7,286円 ) | 6日目 |
5,894円 ( 6,483円 ) | 3日目 |
6,168円 ( 6,785円 ) | 6日目 |
6,168円 ( 6,785円 ) | 6日目 |
6,168円 ( 6,785円 ) | 6日目 |
10,508円 ( 11,559円 ) | 6日目 |
10,781円 ( 11,859円 ) | 6日目 |
10,739円 ( 11,813円 ) | 在庫品1日目当日出荷可能 |
9,594円 ( 10,553円 ) | 6日目 |
9,594円 ( 10,553円 ) | 6日目 |
9,868円 ( 10,855円 ) | 6日目 |
10,395円 ( 11,435円 ) | 6日目 |
9,914円 ( 10,905円 ) | 6日目 |
10,708円 ( 11,779円 ) | 在庫品1日目当日出荷可能 |
9,275円 ( 10,203円 ) | 6日目 |
9,000円 ( 9,900円 ) | 6日目 |
9,275円 ( 10,203円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
10,279円 ( 11,307円 ) | 6日目 |
10,324円 ( 11,356円 ) | 6日目 |
10,324円 ( 11,356円 ) | 6日目 |
10,599円 ( 11,659円 ) | 9日目 |
9,411円 ( 10,352円 ) | 6日目 |
9,411円 ( 10,352円 ) | 6日目 |
9,685円 ( 10,654円 ) | 6日目 |
10,920円 ( 12,012円 ) | 6日目 |
10,492円 ( 11,541円 ) | 6日目 |
10,469円 ( 11,516円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
10,278円 ( 11,306円 ) | 6日目 |
10,324円 ( 11,356円 ) | 6日目 |
9,411円 ( 10,352円 ) | 6日目 |
9,411円 ( 10,352円 ) | 6日目 |
9,685円 ( 10,654円 ) | 6日目 |
10,006円 ( 11,007円 ) | 6日目 |
9,411円 ( 10,352円 ) | 6日目 |
詳細情報
基本情報
バルブ交換が簡単なノンビス・ワンクランプ構造のソレノイドバルブ。
【特長】
・省スペース、省容積
・ワンタッチ管継手内蔵で簡単な配管作業
・スライド形ロック式マニュアルを用意
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
