5ポートパイロット形ソレノイドバルブ ベース配管形 単体 VF3000・5000シリーズ
- 通常単価(税別)
- 951円～27,788円
- 税込単価
- 1,046円～30,567円
【特長】・全波整流器内蔵（ACの場合）・パイロット弁にストレーナ内蔵・ベース配...
詳細情報を確認する- 配管
- サブベース配管
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
2位置シングル
グロメット（G）（H）：VF3140-□G／H□□1-02／03□
グロメット（G）（H）DC仕様ランプ・サージ電圧保護回路なしの場合
L形プラグコネクタ（L）：VF3140-□L□□1-02／03□
※指示なき寸法はグロメット（G）と同じ。
DIN形ターミナル（D）（Y）：VF3140-□D／Y□□1-02／03□
※指示なき寸法はグロメット（G）と同じ。

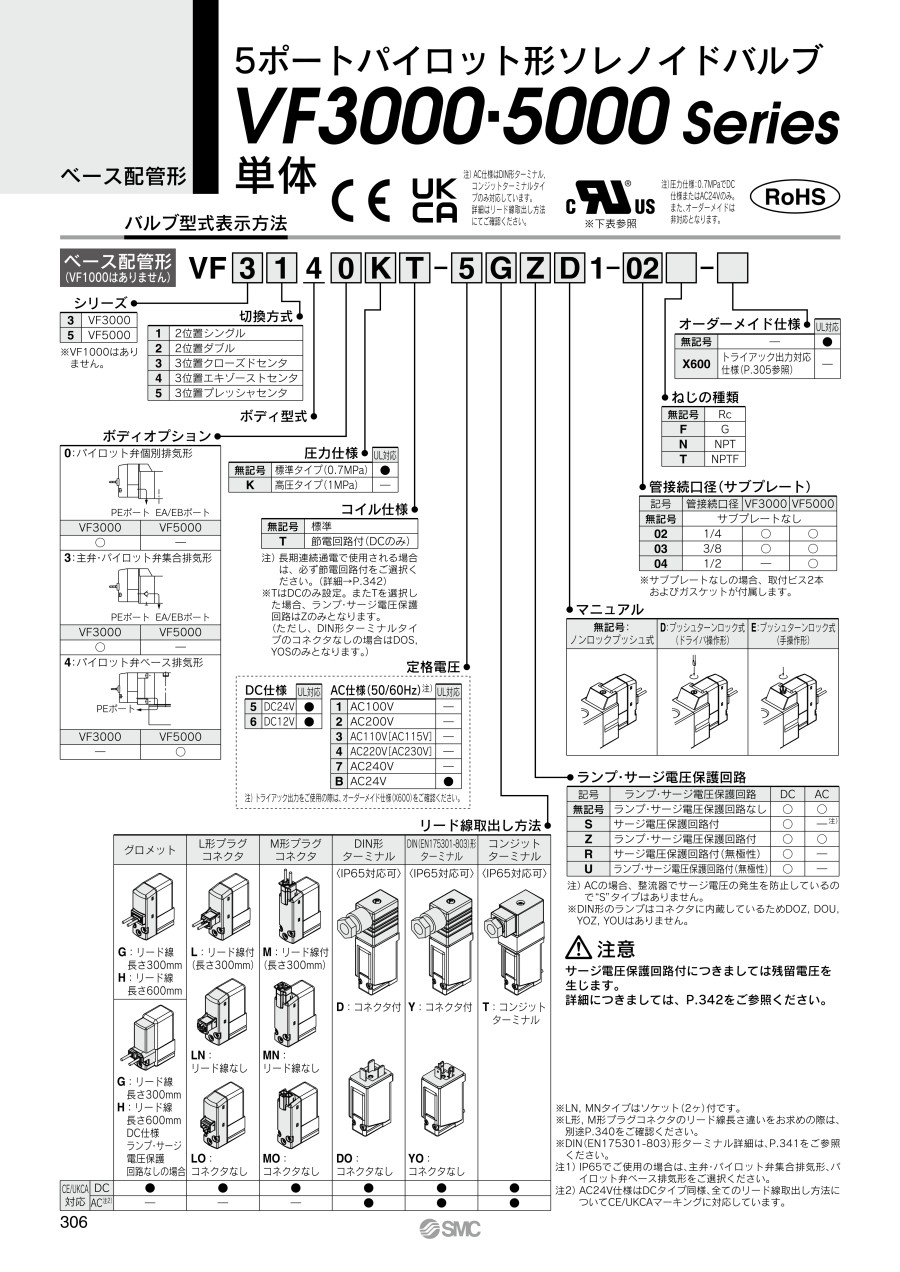

製品仕様
VF3000シリーズ
VF5000シリーズ
仕様
| 型番 | VF3000 | VF5000 | ||
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 使用圧力範囲 MPa | 標準 | 2位置シングル・3位置 | 0.15～0.7 | |
| 2位置ダブル | 0.1～0.7 | |||
| 高圧 | 2位置シングル・3位置 | 0.15～1.0 | ||
| 2位置ダブル | 0.1～1.0 | |||
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと） | |||
| 最大作動頻度 Hz | 2位置シングル・ダブル | 10 | 5 | |
| 3位置 | 3 | 3 | ||
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作形 | |||
| パイロット排気方法 | 個別排気主弁・パイロット弁集合排気 | パイロット弁ベース排気形 | ||
| 給油 | 不要 | |||
| 取付姿勢 | 自由 | |||
| 耐衝撃／耐振動 m/s2注1） | 300／50 | |||
| 保護構造 | 防塵（D、Y、TはIP65注2）） | |||
注1）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）IEC60529による。IP65でご使用の際は主弁・パイロット弁集合排気形、パイロット弁ベース排気形をご選択ください。
製品仕様
| リード線取出し方法 | グロメット（G）、（H） L形プラグコネクタ（L） M形プラグコネクタ（M） | DIN形ターミナル（D） DIN（EN175301-803）形ターミナル（Y） コンジットターミナル（T） | ||
|---|---|---|---|---|
| G、H、L、M | D、Y、T | |||
| コイル定格電圧 V | DC | 24、12 | ||
| AC（50／60Hz） | 24、100、110、200、220、240 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力 W | DC | 標準 | 1.5（ランプ付1.55） | 1.5（ランプ付1.75） |
| 節電回路付 | 0.55注）（ランプ付のみ） ［起動1.55 保持0.55］ | 0.75注）（ランプ付のみ） ［起動1.75 保持0.75］ | ||
| 皮相電力 VA※ | AC | 24V | 1.5（ランプ付1.55） | 1.5（ランプ付1.75） |
| 100V | 1.55（ランプ付1.65） | 1.55（ランプ付1.7） | ||
| 110V［115V］ | ||||
| 200V | ||||
| 220V［230V］ | ||||
| 240V | ||||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | |||
| インジケータランプ | LED（D、Y、TのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ S、ZおよびTタイプ（節電回路付き）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
- DC24V：-7～+10%
- DC12V：-4～+10%
応答時間
| 型番 | 切換方式 | 圧力仕様 | 使用圧力範囲 MPa | 応答時間 ms（0.5MPa時） | ||||
|---|---|---|---|---|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | AC | ||||||
| S、Zタイプ | R、Uタイプ | |||||||
| VF3000 | 2位置 | シングル | 標準タイプ | 0.15～0.7 | 20 | 45 | 23 | 45 |
| ダブル | 0.1～0.7 | 12 | 12 | 12 | 12 | |||
| 3位置 | 0.15～0.7 | 30 | 55 | 33 | 55 | |||
| 2位置 | シングル | 高圧タイプ | 0.15～1.0 | 23 | 48 | 26 | 48 | |
| ダブル | 0.1～1.0 | 15 | 15 | 15 | 15 | |||
| 3位置 | 0.15～1.0 | 33 | 58 | 36 | 58 | |||
| VF5000 | 2位置 | シングル | 標準タイプ | 0.15～0.7 | 30 | 55 | 33 | 55 |
| ダブル | 0.1～0.7 | 15 | 15 | 15 | 15 | |||
| 3位置 | 0.15～0.7 | 50 | 75 | 53 | 75 | |||
| 2位置 | シングル | 高圧タイプ | 0.15～1.0 | 33 | 58 | 36 | 58 | |
| ダブル | 0.1～1.0 | 18 | 18 | 18 | 18 | |||
| 3位置 | 0.15～1.0 | 53 | 78 | 56 | 78 | |||
注）JISB8375-1981動的性能試験による。（コイル温度20℃、定格電圧時の場合）
構造
2位置シングル
2位置シングルの表示記号
2位置ダブル
2位置ダブルの表示記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバングレー |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | スプール弁 | アルミニウム・HNBR | - |
| 6 | スプリング | SUS | - |
| 番号 | 部品名 | 備考 |
|---|---|---|
| 7 | パイロット弁Ass’y | ストレーナ内蔵 |
| 8 | ガスケット | HNBR |
| 9 | サブプレート | アルミダイカスト |
| - | プラマイナベ小ねじ（1本） | バルブ取付用 |
| - | 六角穴付ボルト（1本） | バルブ取付用 |
※バルブ取付締付トルク M4：1.4N・m
注意・禁止事項
- ※ サージ電圧保護回路付につきましては残留電圧を生じます。詳細につきましては、カタログをご参照ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,072円 ( 1,179円 ) | 在庫品1日目当日出荷可能 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
951円 ( 1,046円 ) | 19日目 |
10,658円 ( 11,724円 ) | 6日目 |
12,162円 ( 13,378円 ) | 6日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,495円 ( 12,645円 ) | 19日目 |
11,126円 ( 12,239円 ) | 6日目 |
12,067円 ( 13,274円 ) | 6日目 |
12,652円 ( 13,917円 ) | 19日目 |
12,067円 ( 13,274円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
12,067円 ( 13,274円 ) | 19日目 |
12,067円 ( 13,274円 ) | 19日目 |
12,067円 ( 13,274円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
12,067円 ( 13,274円 ) | 6日目 |
12,067円 ( 13,274円 ) | 19日目 |
11,024円 ( 12,126円 ) | 在庫品1日目当日出荷可能 |
10,851円 ( 11,936円 ) | 6日目 |
10,851円 ( 11,936円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
10,851円 ( 11,936円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
11,318円 ( 12,450円 ) | 6日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
13,303円 ( 14,633円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
10,149円 ( 11,164円 ) | 19日目 |
11,080円 ( 12,188円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
10,149円 ( 11,164円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
10,619円 ( 11,681円 ) | 19日目 |
