5ポートパイロット形ソレノイドバルブ 直接配管形 単体 VF1000・3000・5000シリーズ
- 通常単価(税別)
- 274円～26,574円
- 税込単価
- 301円～29,231円
【特長】・パイロット弁にストレーナを内蔵したソレノイドバルブ・全波整流器内蔵（...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
2位置シングル
グロメット（G）（H）：VF1120-□G/H□□1-M5□（-F）
グロメット（G）：VF1120-□G/H□□1-01□（-F）
L形プラグコネクタ（L）：VF1120-□L□□1-M5/01□（-F）
※指示なき寸法はグロメット（G）と同じ。
グロメット（G）：DC仕様ランプ・サージ電圧保護回路なしの場合
製品仕様
VF1000シリーズの外観
VF3000シリーズの外観
VF5000シリーズの外観
| 型式 | VF1000 | VF3000 | VF5000 | ||
|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||
| 使用圧力範囲 MPa | 標準 | 2位置シングル・3位置 | 0.15～0.7 | ||
| 2位置ダブル | 0.1～0.7 | ||||
| 高圧 | 2位置シングル・3位置 | 0.15～1.0 | |||
| 2位置ダブル | 0.1～1.0 | ||||
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと） | ||||
| 最大作動頻度 Hz | 2位置シングル・ダブル | 10 | 10 | 5 | |
| 3位置 | - | 3 | 3 | ||
| マニュアル（手動操作） | ノンロックプッシュ式 プッシュターンロック式ドライバ操作形 プッシュターンロック式手操作形 | ||||
| パイロット排気方法 | 個別排気、主弁・パイロット弁集合排気（VF1000を除く） | ||||
| 給油 | 不要 | ||||
| 取付姿勢 | 自由 | ||||
| 耐衝撃/耐振動 m/s2注1） | 300/50 | ||||
| 保護構造 | 防塵（D、 Y、 TはIP65注2）） | ||||
注1）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）IEC60529による。IP65でご使用の際は主弁・パイロット弁集合排気形をご選択ください。
ソレノイド仕様
| リード線取出し方法 | グロメット（G）、 （H） L形プラグコネクタ（L） M形プラグコネクタ（M） | DIN形ターミナル（D） DIN（EN175301-803）形ターミナル（Y） コンジットターミナル（T） | ||
|---|---|---|---|---|
| G、 H、 L、 M | D、 Y、 T | |||
| コイル定格電圧 V | DC | 24、 12 | ||
| AC（50/60Hz） | 24、 100、 110、 200、 220、 240 | |||
| 許容電圧変動 | 定格電圧の±10％※ | |||
| 消費電力 W | DC | 標準 | 1.5（ランプ付1.55） | 1.5（ランプ付1.75） |
| 節電回路付 | 0.55注）（ランプ付のみ） ［起動1.55 保持0.55］ | 0.75注）（ランプ付のみ） ［起動1.75 保持0.75］ | ||
| 皮相電力 VA※ | AC | 24V | 1.5（ランプ付1.55） | 1.5（ランプ付1.75） |
| 100V | 1.55（ランプ付1.65） | 1.55（ランプ付1.7） | ||
| 110V［115V］ | ||||
| 200V | ||||
| 220V［230V］ | ||||
| 240V | ||||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | |||
| インジケータランプ | LED（D、 Y、 TのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15％～+5％となります。
- ※ S、ZおよびTタイプ（節電回路付き）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
DC24V：-7～+10％
DC12V：-4～+10％
注）詳細はデジタルカタログをご参照ください。

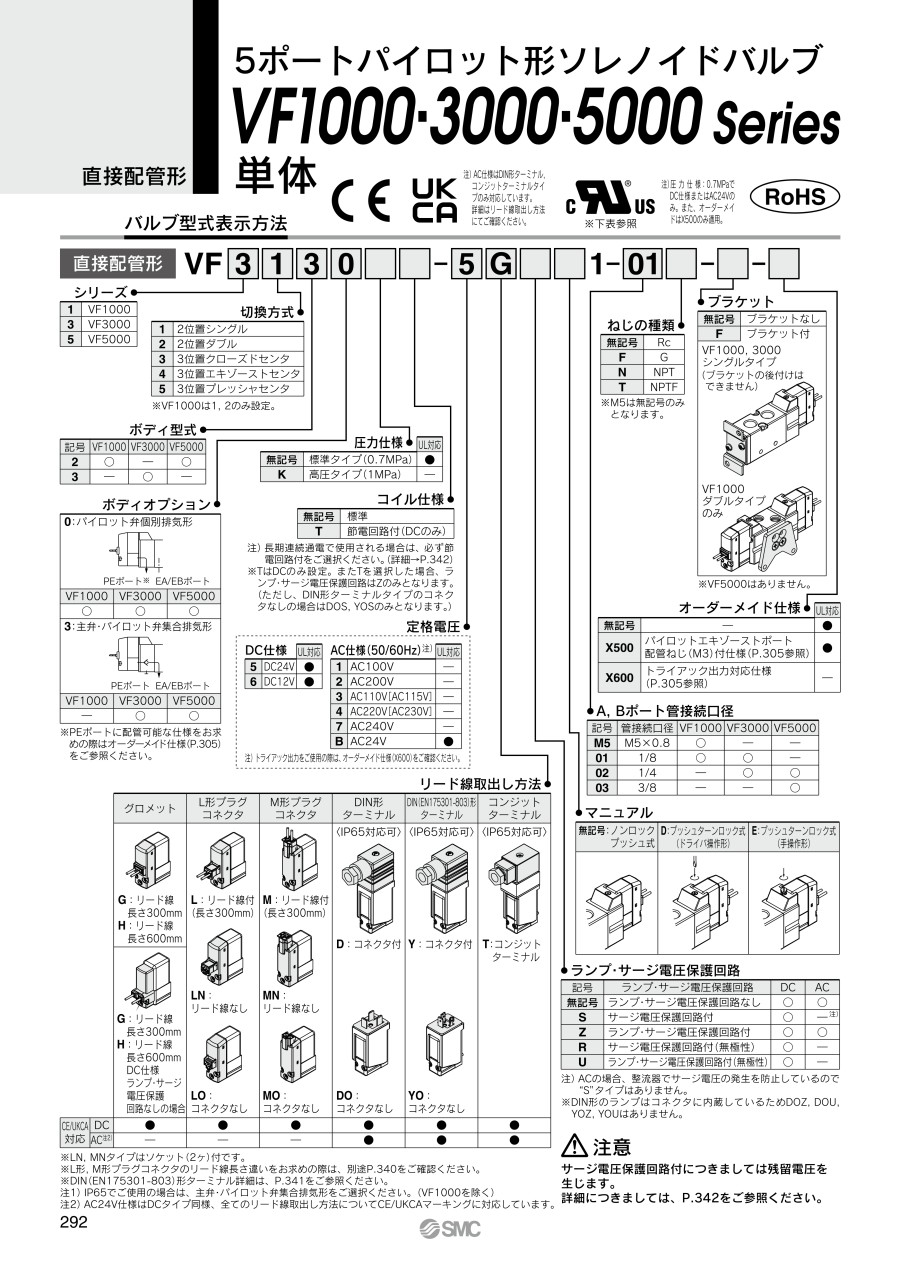

構造図/直接配管形
2位置シングル VF1000の構造図
2位置シングル VF1000の表示記号
2位置シングル VF3000、VF5000の構造図
2位置シングル VF3000、VF5000の表示記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバングレー |
| 3 | エンドプレート | 樹脂（VF313□-F、VF1120-Fの場合はアルミダイカスト） | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | スプール弁 | アルミニウム・HNBR | - |
| 6 | スプリング | SUS | - |
| 7 | パイロット弁Ass’y | - | ストレーナ内蔵 |
性能・試験情報
応答時間
| シリーズ | 切換方式 | 圧力仕様 | 使用圧力範囲 MPa | 応答時間 ms（0.5MPa時） | ||||
|---|---|---|---|---|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | AC | ||||||
| S、 Zタイプ | R、 Uタイプ | |||||||
| VF1000 | 2位置 | シングル | 標準タイプ | 0.15～0.7 | 20 | 45 | 23 | 45 |
| ダブル | 0.1～0.7 | 12 | 12 | 12 | 12 | |||
| シングル | 高圧タイプ | 0.15～1.0 | 23 | 48 | 26 | 48 | ||
| ダブル | 0.1～1.0 | 15 | 15 | 15 | 15 | |||
| VF3000 | 2位置 | シングル | 標準タイプ | 0.15～0.7 | 20 | 45 | 23 | 45 |
| ダブル | 0.1～0.7 | 12 | 12 | 12 | 12 | |||
| 3位置 | 0.15～0.7 | 30 | 55 | 33 | 55 | |||
| 2位置 | シングル | 高圧タイプ | 0.15～1.0 | 23 | 48 | 26 | 48 | |
| ダブル | 0.1～1.0 | 15 | 15 | 15 | 15 | |||
| 3位置 | 0.15～1.0 | 33 | 58 | 36 | 58 | |||
| VF5000 | 2位置 | シングル | 標準タイプ | 0.15～0.7 | 30 | 55 | 33 | 55 |
| ダブル | 0.1～0.7 | 15 | 15 | 15 | 15 | |||
| 3位置 | 0.15～0.7 | 50 | 75 | 53 | 75 | |||
| 2位置 | シングル | 高圧タイプ | 0.15～1.0 | 33 | 58 | 36 | 58 | |
| ダブル | 0.1～1.0 | 18 | 18 | 18 | 18 | |||
| 3位置 | 0.15～1.0 | 53 | 78 | 56 | 78 | |||
注）JIS B 8419：2010動的性能試験による。（コイル温度20℃、定格電圧時の場合）
注意・禁止事項
- ※ サージ電圧保護回路付につきましては残留電圧を生じます。詳細につきましては、デジタルカタログをご参照ください。
- ※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
274円 ( 301円 ) | 19日目 |
3,536円 ( 3,890円 ) | 6日目 |
4,277円 ( 4,705円 ) | 6日目 |
3,756円 ( 4,132円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,181円 ( 4,599円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,709円 ( 4,080円 ) | 6日目 |
3,966円 ( 4,363円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
4,580円 ( 5,038円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,181円 ( 4,599円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,751円 ( 4,126円 ) | 19日目 |
4,580円 ( 5,038円 ) | 19日目 |
3,751円 ( 4,126円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
3,536円 ( 3,890円 ) | 6日目 |
3,974円 ( 4,371円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
3,536円 ( 3,890円 ) | 6日目 |
3,966円 ( 4,363円 ) | 6日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
3,709円 ( 4,080円 ) | 6日目 |
3,966円 ( 4,363円 ) | 19日目 |
3,966円 ( 4,363円 ) | 6日目 |
3,966円 ( 4,363円 ) | 6日目 |
3,966円 ( 4,363円 ) | 6日目 |
3,971円 ( 4,368円 ) | 15日目 |
4,294円 ( 4,723円 ) | 19日目 |
4,208円 ( 4,629円 ) | 19日目 |
4,294円 ( 4,723円 ) | 19日目 |
3,756円 ( 4,132円 ) | 19日目 |
3,751円 ( 4,126円 ) | 19日目 |
4,181円 ( 4,599円 ) | 19日目 |
3,654円 ( 4,019円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
4,112円 ( 4,523円 ) | 19日目 |
詳細情報
基本情報
【特長】
・パイロット弁にストレーナを内蔵したソレノイドバルブ
・全波整流器内蔵（ACの場合）
・節電回路により消費電力低減
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
5ポートパイロット形ソレノイドバルブ ベース配管形 単体 VF3000・5000シリーズ
（ACの場合）全波整流器によってDC化することにより、大幅にうなり音を低減します。パイロット弁に内蔵されたストレーナが、突発的な異物によるトラブルを防止します。
SMC
5ポートエアオペレートバルブ 直接配管形 単体 VFA1000・3000・5000シリーズ
同ブランドのVF1000／VF3000／VF5000シリーズのマニホールドと同一のマニホールドが用意されています。
よくあるご質問（FAQ）
電圧がDCの場合、サージ電圧保護回路付の（型式表示）記号Sは、新旧VFとも極性があります。
ランプ・サージ電圧保護回路付の（型式表示）記号Zは、新VFのみ極性があります。
また、リード線取出し方法によって、電気回路が異なりますので、ご注意ください。
新VFの変更内容は、パイロット弁の変更が主で、ボディの取付け互換はあります。
新旧VFでは使用圧力範囲が異なる為、0.7～1.0MPaの圧力で使用する場合には高圧仕様のK付きにしてください。
