5ポートソレノイドバルブ ノンプラグインタイプ SZ3000シリーズ
- 通常単価(税別)
- 266円～8,322円
- 税込単価
- 293円～9,154円
カセットタイプ方式でプラグインのためバルブ交換が容易なソレノイドバルブ。【特長...
詳細情報を確認する商品情報
製品仕様

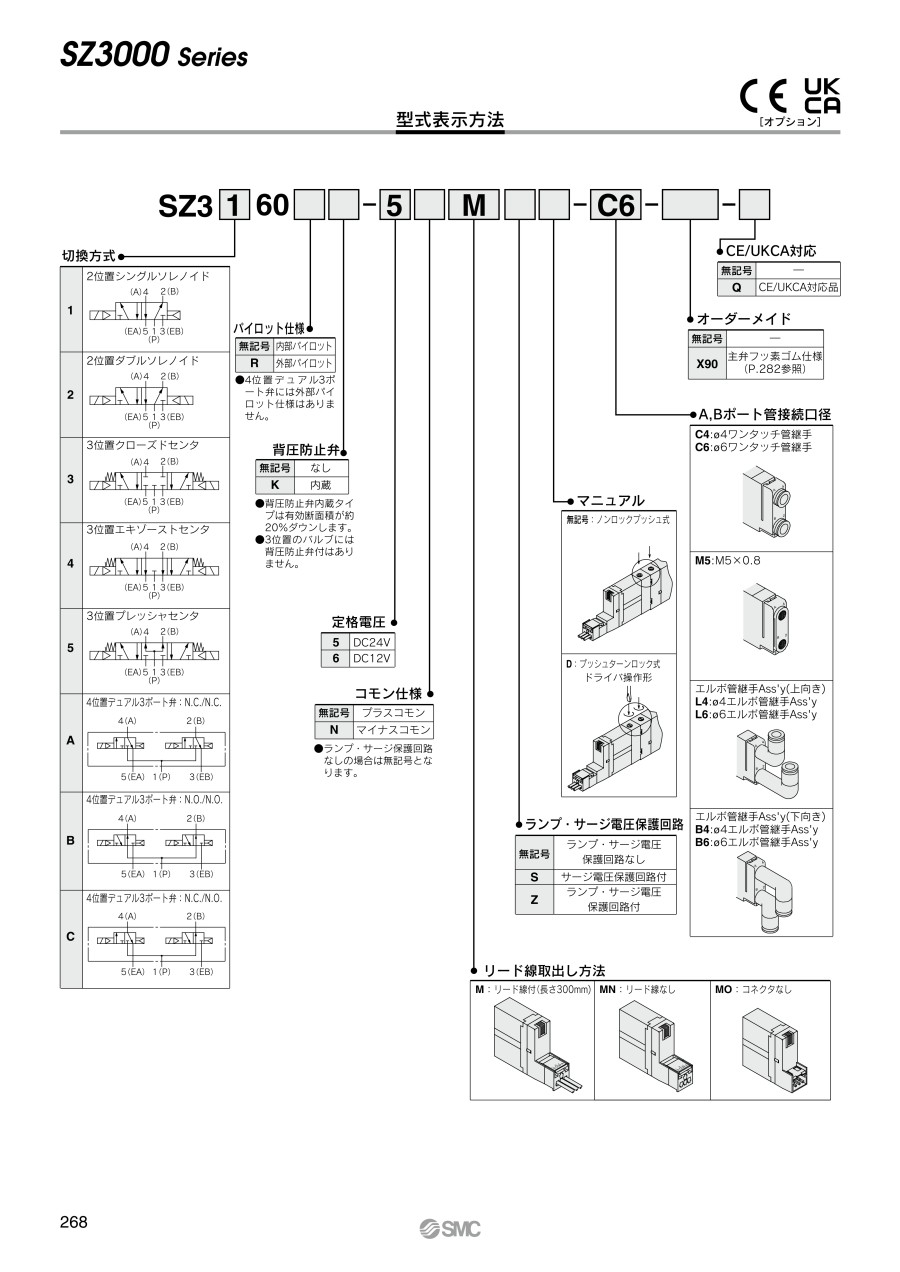

マニホールドアセンブリの表示方法（手配例）表示例：SZ3000、ノンプラグイン
手配例
- SS5Z3-60-05U（-Q）： 1set（マニホールド型番）
- SZ3160-5MZ-C6（-Q）：2set（シングルソレノイド型番）
- SZ3260-5MZ-C6（-Q）：3set（ダブルソレノイド型番）
- ※ バルブ連数はD側から1連目となります。なお、配列が複雑になる場合はマニホールド仕様書にてご確認ください。
- ※ 本製品はバルブ単体となります。マニホールドベース等は付属しません。
リード線取り出し方法
M：リード線付き（長さ300mm）
MN：リード線なし
MO：コネクタなし
マニュアル
無記号：ノンロックプッシュ式
D：プッシュターンロック式 ドライバ操作形
切換方式
接続図
2位置シングルソレノイド
2位置ダブルソレノイド
3位置クローズドセンタ
3位置エキゾーストセンタ
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
266円 ( 293円 ) | 9日目 |
8,322円 ( 9,154円 ) | 6日目 |
8,322円 ( 9,154円 ) | 6日目 |
8,322円 ( 9,154円 ) | 6日目 |
8,322円 ( 9,154円 ) | 6日目 |
8,140円 ( 8,954円 ) | 6日目 |
5,928円 ( 6,521円 ) | 19日目 |
5,516円 ( 6,068円 ) | 19日目 |
6,375円 ( 7,013円 ) | 9日目 |
5,848円 ( 6,433円 ) | 19日目 |
6,077円 ( 6,685円 ) | 9日目 |
5,569円 ( 6,126円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,569円 ( 6,126円 ) | 19日目 |
5,656円 ( 6,222円 ) | 6日目 |
5,655円 ( 6,221円 ) | 在庫品1日目当日出荷可能 |
6,039円 ( 6,643円 ) | 19日目 |
5,936円 ( 6,530円 ) | 19日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
7,575円 ( 8,333円 ) | 9日目 |
7,113円 ( 7,824円 ) | 6日目 |
7,113円 ( 7,824円 ) | 9日目 |
7,392円 ( 8,131円 ) | 6日目 |
7,199円 ( 7,919円 ) | 6日目 |
7,199円 ( 7,919円 ) | 在庫品1日目当日出荷可能 |
8,140円 ( 8,954円 ) | 6日目 |
7,760円 ( 8,536円 ) | 19日目 |
詳細情報
基本情報
カセットタイプ方式でプラグインのためバルブ交換が容易なソレノイドバルブ。
【特長】
・スイッチ付バルブを準備
・高速応答：10ms（SZ3460-5MOD-C4のみ）
・低消費電力：0.6W
・チューブの脱着が容易
・高信頼性、寿命5,000万回以上
・コネクタの取り出し方向は、上向きと横向きにワンタッチ操作で変更できます
