5ポートソレノイドバルブ プラグインタイプ SZ3000シリーズ
- 通常単価(税別)
- 5,441円～9,537円
- 税込単価
- 5,985円～10,491円
コネクタの取り出し方向は、上向きと横向きにワンタッチ操作で変更できる。【特長】...
詳細情報を確認する商品情報

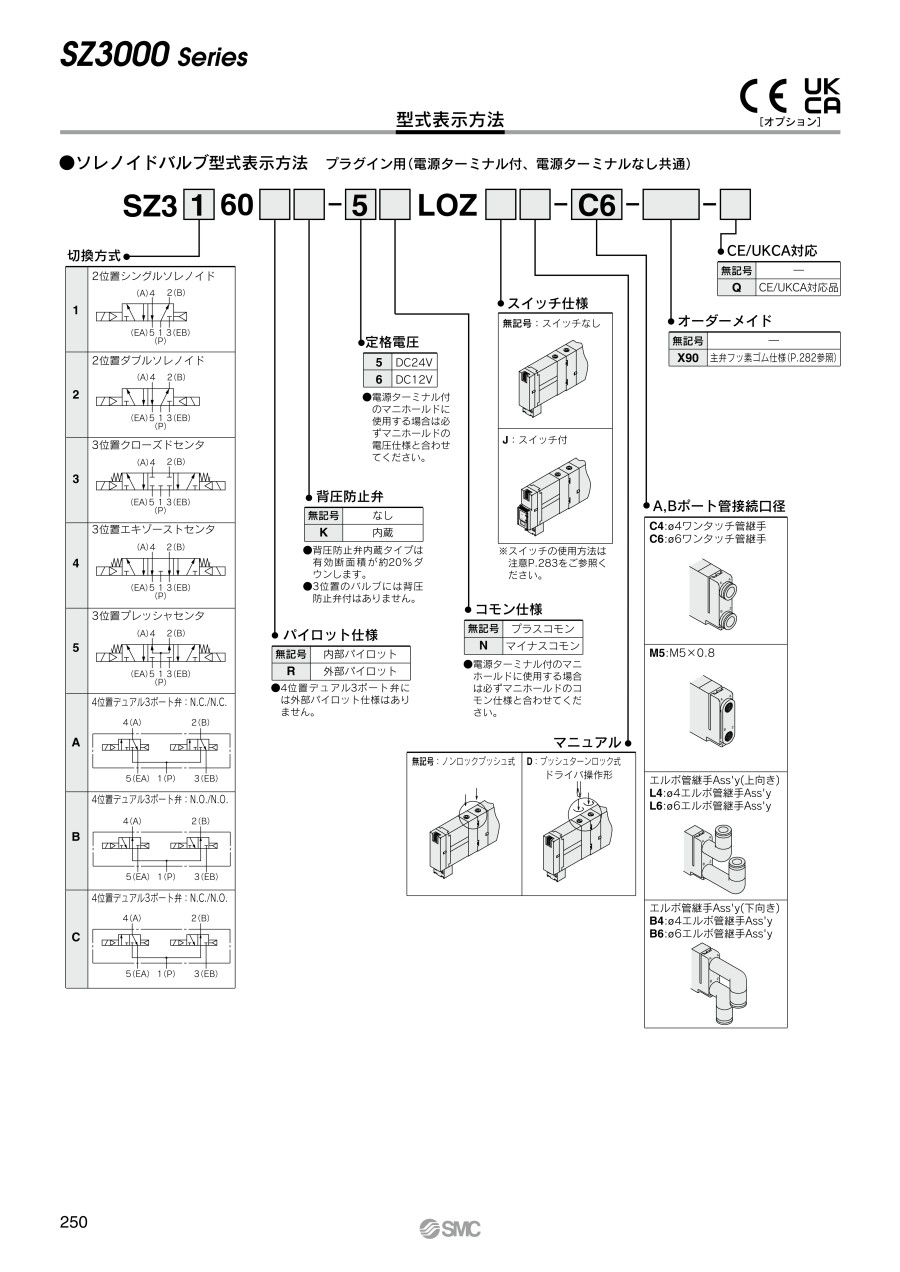

製品仕様
無記号：スイッチなし
J：スイッチ付き
※スイッチの使用方法はカタログをご覧ください。
無記号：ノンロックプッシュ式
D：プッシュターンロック式 ドライバ操作形
ソレノイドバルブ仕様
| シリーズ | SZ3000 | ||
|---|---|---|---|
| 使用流体 | 空気 | ||
| 内部パイロット使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 | |
| 2位置ダブル | 0.1～0.7 | ||
| 3位置 | 0.2～0.7 | ||
| 4位置デュアル3ポート弁 | 0.15～0.7 | ||
| 外部パイロット使用圧力範囲 MPa | 使用圧力範囲 | -100kPa～+0.7 | |
| パイロット圧力範囲 | 2位置シングル | 0.25～0.7 | |
| 2位置ダブル | 0.25～0.7 | ||
| 3位置 | 0.25～0.7 | ||
| 周囲温度および使用流体温度℃ | -10～+50（ただし凍結なきこと） | ||
| 最大作動頻度Hz | 2位置シングル、ダブル 4位置デュアル3ポート弁 | 10 | |
| 3位置 | 3 | ||
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形 | ||
| パイロット方式 | 主弁、パイロット弁集合排気形 | ||
| 給油 | 不要 | ||
| 取付姿勢 | 自由 | ||
| 耐衝撃／耐振動m/s2 注） | 150／30 | ||
| 保護構造 | 防塵 | ||
注）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
製品仕様
| リード線取出方法 | L形（プラグイン用）、M形プラグコネクタ（M） |
|---|---|
| コイル定格電圧 V 注） | DC24、12、6、5、3 |
| 許容電圧変動 | 定格電圧の±10% |
| 消費電力 W | 0.6（ランプ付：0.65） |
| サージ電圧保護回路 | ダイオード |
| インジケータランプ | LED |
注）プラグイン用はDC24、12Vのみの対応となります。
応答時間
注）JIS B 8419：2010動的性能試験による（コイル温度20℃、定格電圧時の場合）
| 切換方式 | 応答時間ms（0.5MPa時） | |
|---|---|---|
| サージ電圧保護回路なし | サージ電圧保護回路付 | |
| S,Zタイプ | ||
| 2位置シングル | 12以下 | 15以下 |
| 2位置ダブル | 10以下 | 13以下 |
| 3位置 | 15以下 | 20以下 |
| 4位置デュアル3ポート弁 | 30以下 | 35以下 |
質量表
| バルブ型番 | 切換方式 | 管接続口径 | 質量g | |
|---|---|---|---|---|
| 4（A）、2（B） | ||||
| SZ3□60-□-C4 | 2位置 | シングル | C4（φ4（直径4mm）ワンタッチ管継手） | 78 |
| ダブル | 84 | |||
| 3位置 | クローズドセンタ | 88 | ||
| エキゾーストセンタ | ||||
| プレッシャセンタ | ||||
| 4位置 | デュアル3ポート弁 | 84 | ||
| SZ3□60-□-C6 | 2位置 | シングル | C6（φ6（直径6mm）ワンタッチ管継手） | 74 |
| ダブル | 81 | |||
| 3位置 | クローズドセンタ | 85 | ||
| エキゾーストセンタ | ||||
| プレッシャセンタ | ||||
| 4位置 | デュアル3ポート弁 | 81 | ||
| SZ3□60-□-M5 | 2位置 | シングル | M5×0.8 | 69 |
| ダブル | 75 | |||
| 3位置 | クローズドセンタ | 79 | ||
| エキゾーストセンタ | ||||
| プレッシャセンタ | ||||
| 4位置 | デュアル3ポート弁 | 75 | ||
構造
■2位置シングル
JIS記号
背圧防止弁付きのJIS記号
■2位置ダブル
JIS記号
背圧防止弁付きのJIS記号
■構成部品／交換部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | 亜鉛ダイカスト | - |
| 2 | アダプタプレート | 樹脂 | アーバンホワイト |
| 3 | パイロットボディ | 樹脂 | アーバンホワイト |
| 4 | モールドコイル | - | アーバングレイ |
| 5 | ボディカバー | 樹脂 | アーバンホワイト |
| 6 | スプール弁Ass'y | アルミ／HNBR | - |
| 7 | ポートブロック | 樹脂 | アーバンホワイト |
| 8 | ボトムカバーAss'y | - | アーバンホワイト |
| 9 | ワンタッチ管継手 | - | - |
| 10 | クリップ | - | - |
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,858円 ( 8,644円 ) | 6日目 |
7,858円 ( 8,644円 ) | 6日目 |
7,858円 ( 8,644円 ) | 6日目 |
8,132円 ( 8,945円 ) | 6日目 |
7,858円 ( 8,644円 ) | 15日目 |
8,314円 ( 9,145円 ) | 6日目 |
8,589円 ( 9,448円 ) | 15日目 |
8,314円 ( 9,145円 ) | 15日目 |
9,537円 ( 10,491円 ) | 15日目 |
8,314円 ( 9,145円 ) | 15日目 |
5,706円 ( 6,277円 ) | 在庫品1日目当日出荷可能 |
5,714円 ( 6,285円 ) | 6日目 |
5,706円 ( 6,277円 ) | 在庫品1日目当日出荷可能 |
5,939円 ( 6,533円 ) | 6日目 |
5,441円 ( 5,985円 ) | 9日目 |
5,441円 ( 5,985円 ) | 6日目 |
5,714円 ( 6,285円 ) | 15日目 |
6,035円 ( 6,639円 ) | 15日目 |
5,714円 ( 6,285円 ) | 6日目 |
5,441円 ( 5,985円 ) | 15日目 |
5,441円 ( 5,985円 ) | 6日目 |
6,035円 ( 6,639円 ) | 15日目 |
6,395円 ( 7,035円 ) | 6日目 |
5,898円 ( 6,488円 ) | 15日目 |
8,058円 ( 8,864円 ) | 6日目 |
7,223円 ( 7,945円 ) | 15日目 |
6,950円 ( 7,645円 ) | 6日目 |
6,950円 ( 7,645円 ) | 6日目 |
7,223円 ( 7,945円 ) | 15日目 |
6,950円 ( 7,645円 ) | 15日目 |
8,046円 ( 8,851円 ) | 3日目 |
7,542円 ( 8,296円 ) | 6日目 |
7,817円 ( 8,599円 ) | 15日目 |
7,447円 ( 8,192円 ) | 15日目 |
7,542円 ( 8,296円 ) | 15日目 |
6,950円 ( 7,645円 ) | 15日目 |
7,406円 ( 8,147円 ) | 15日目 |
7,903円 ( 8,693円 ) | 15日目 |
7,406円 ( 8,147円 ) | 15日目 |
8,000円 ( 8,800円 ) | 15日目 |
6,950円 ( 7,645円 ) | 19日目 |
7,223円 ( 7,945円 ) | 15日目 |
8,363円 ( 9,199円 ) | 6日目 |
7,858円 ( 8,644円 ) | 6日目 |
8,365円 ( 9,202円 ) | 15日目 |
7,858円 ( 8,644円 ) | 15日目 |
8,132円 ( 8,945円 ) | 15日目 |
7,944円 ( 8,738円 ) | 15日目 |
7,858円 ( 8,644円 ) | 6日目 |
8,132円 ( 8,945円 ) | 15日目 |
7,858円 ( 8,644円 ) | 15日目 |
7,858円 ( 8,644円 ) | 15日目 |
7,944円 ( 8,738円 ) | 15日目 |
詳細情報
基本情報
コネクタの取り出し方向は、上向きと横向きにワンタッチ操作で変更できる。
【特長】
・カセットタイプ方式でプラグインのためバルブ交換が容易
・スイッチ付バルブを準備
・高速応答：10ms
・低消費電力：0.6W
・チューブの脱着が容易
・高信頼性、寿命5,000万回以上
