5ポートソレノイドバルブ 弾性体シール SYJ7000シリーズ
- 通常単価(税別)
- 7,689円～24,235円
- 税込単価
- 8,458円～26,659円
5ポートソレノイドバルブ 弾性体シール SYJ7000シリーズです。
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 仕様
- 無給油
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
グロメット（G）、（H）：SYJ7120-□G／H□□-01□
ブラケット付きの場合： SYJ7120-□G／H□□-01□-F
ワンタッチ管継手内蔵形：SYJ7120-□G／H□□-C6／C7／C8／C9□（-F）
L形プラグコネクタ（L）：SYJ7120-□L□□-01□（-F）
M形プラグコネクタ（M）：SYJ7120-□M□□-01□（-F）
※［ ］はACの場合。
製品仕様
直接配管形
ベース配管形
仕様
| 注1）応答時間 ms （0.5MPaの時） | 2位置シングル、ダブル | 30以下 |
|---|---|---|
| 3位置 | 60以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 | |
| 保護構造 | 防塵（注3）DIN形ターミナル、M8コネクタはIP65） | |
注1）JIS B8419：2010動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注3）IEC60529による。
製品仕様
| リード線取出し方法 | グロメット（G）・（H） L形プラグコネクタ（L） M形プラグコネクタ（M） DIN形ターミナル（D）・（Y） M8コネクタ（W） | |||
|---|---|---|---|---|
| G, H, L, M, W | D, Y | |||
| コイル定格電圧 V | DC | 24、12、6、5、3 | 24、12 | |
| AC 50／60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力 W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ 詳細はカタログをご参照ください。
構造図／接続図
2位置シングル
2位置ダブル
3位置クローズドセンタ／エキゾーストセンタ／プレッシャセンタ
※本図はクローズドセンタタイプの場合
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト | |
| 2 | ピストンプレート | 樹脂 | アーバンホワイト | |
| 3 | エンドカバー | アルミダイカスト | アーバンホワイト | |
| 4 | ピストン | 樹脂 | - | |
| 5 | スプール弁Ass’y | アルミニウム・H-NBR | - | |
| 6 | スプールスプリング | SUS | - | |
| 7 | サブプレート注） | - | 1/8 | アルミダイカスト |
| - | 1/4 | |||
| 8 | パイロット弁 | - | - | |
注）CE対応の場合は末尾に-Qが付きます。
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。

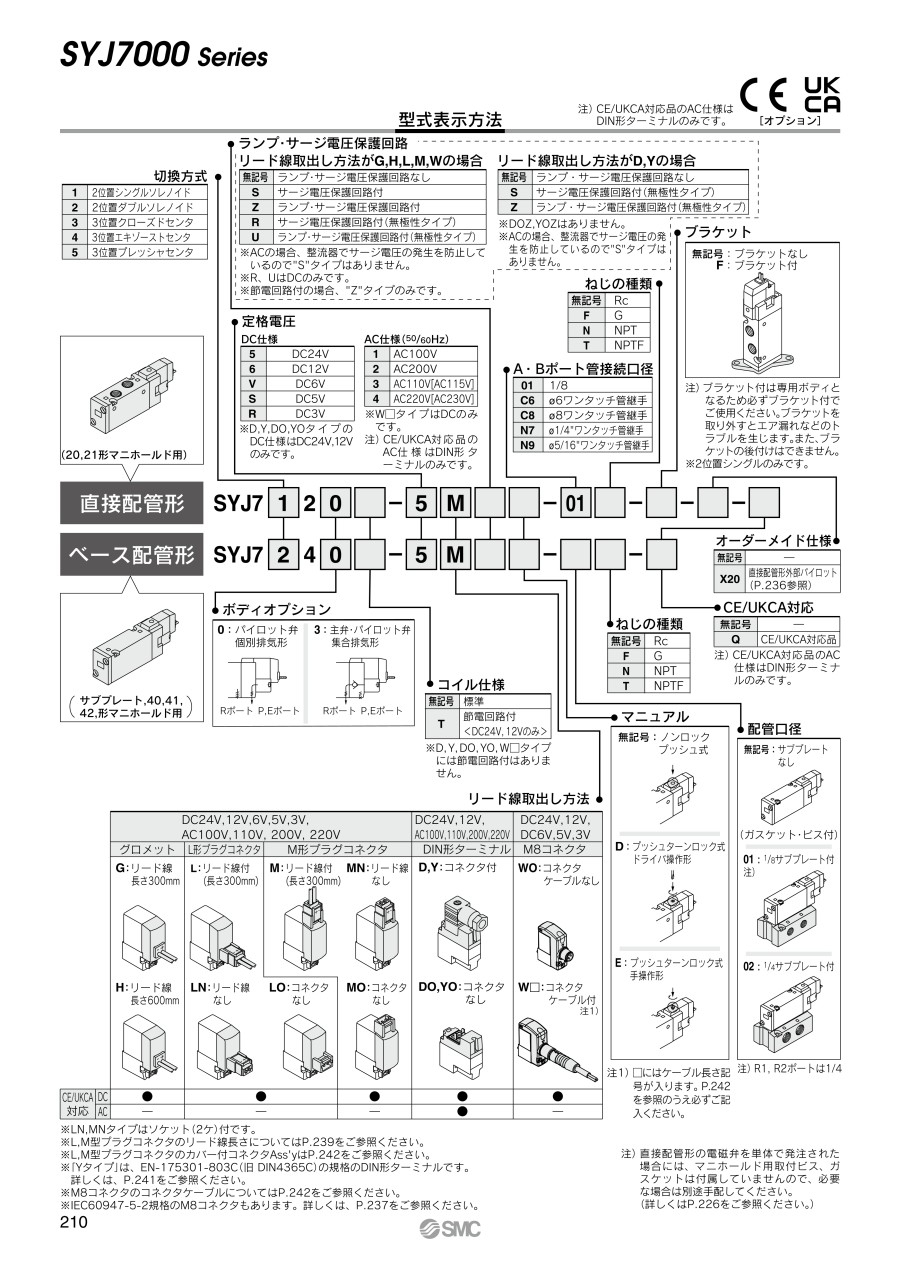

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,460円 ( 9,306円 ) | 19日目 |
8,789円 ( 9,668円 ) | 19日目 |
9,070円 ( 9,977円 ) | 19日目 |
9,070円 ( 9,977円 ) | 19日目 |
9,395円 ( 10,335円 ) | 19日目 |
9,070円 ( 9,977円 ) | 19日目 |
11,551円 ( 12,706円 ) | 19日目 |
8,460円 ( 9,306円 ) | 19日目 |
8,460円 ( 9,306円 ) | 19日目 |
9,208円 ( 10,129円 ) | 19日目 |
9,537円 ( 10,491円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
10,806円 ( 11,887円 ) | 19日目 |
9,208円 ( 10,129円 ) | 19日目 |
9,491円 ( 10,440円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
10,143円 ( 11,157円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
10,143円 ( 11,157円 ) | 19日目 |
9,309円 ( 10,240円 ) | 19日目 |
9,637円 ( 10,601円 ) | 19日目 |
9,918円 ( 10,910円 ) | 19日目 |
7,760円 ( 8,536円 ) | 6日目 |
8,086円 ( 8,895円 ) | 19日目 |
10,775円 ( 11,853円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
8,694円 ( 9,563円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
8,694円 ( 9,563円 ) | 19日目 |
8,369円 ( 9,206円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
8,086円 ( 8,895円 ) | 19日目 |
8,694円 ( 9,563円 ) | 19日目 |
7,860円 ( 8,646円 ) | 19日目 |
8,468円 ( 9,315円 ) | 19日目 |
8,795円 ( 9,675円 ) | 19日目 |
8,468円 ( 9,315円 ) | 19日目 |
7,900円 ( 8,690円 ) | 19日目 |
8,227円 ( 9,050円 ) | 19日目 |
7,900円 ( 8,690円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
8,835円 ( 9,719円 ) | 19日目 |
7,900円 ( 8,690円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
8,607円 ( 9,468円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
8,001円 ( 8,801円 ) | 19日目 |
8,328円 ( 9,161円 ) | 19日目 |
8,001円 ( 8,801円 ) | 19日目 |
8,607円 ( 9,468円 ) | 19日目 |
8,936円 ( 9,830円 ) | 19日目 |
8,001円 ( 8,801円 ) | 19日目 |
8,328円 ( 9,161円 ) | 19日目 |
8,607円 ( 9,468円 ) | 19日目 |
9,260円 ( 10,186円 ) | 19日目 |
8,140円 ( 8,954円 ) | 19日目 |
8,468円 ( 9,315円 ) | 19日目 |
詳細情報
商品担当おすすめ
SMC
3ポートソレノイドバルブ パイロット形 弾性体シール SYJ700シリーズ
パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2になり取り付けに対しても強度を向上しました。
SMC
5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズ
保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。直接配管形とベース配管形からお選びいただけます。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
