5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズ
- 通常単価(税別)
- 6,075円～17,927円
- 税込単価
- 6,683円～19,720円
5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズです。【カタログ...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 仕様
- 無給油
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
グロメット（G）、（H）：SYJ5120-□G／H-M5
ブラケット付きの場合 SYJ5120-□G／H□□-M5-F
ワンタッチ管継手内蔵形： SYJ5120-□G／H□□-C4／N3／C6／N7（-F）
L形プラグコネクタ（L）： SYJ5120-□L□□-M5（-F）
製品仕様
直接配管形
ベース配管形
仕様
| 注1）応答時間 ms （0.5MPaの時） | 2位置シングル、ダブル | 25以下 |
|---|---|---|
| 3位置 | 40以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃／耐振動 m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |
※IEC60529による。
注1）JIS B8419：2010動的性能試験によるものです。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合です）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なしとなります。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なしとなります。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）・（H）、L形プラグコネクタ（L） M形プラグコネクタ（M）、DIN形ターミナル（D）（Y）、M8コネクタ（W） | |||
|---|---|---|---|---|
| G, H, L, M, W | D, Y | |||
| コイル定格電圧 V | DC | 24、12、6、5、3 | 24、12 | |
| AC50／60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力 W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ 詳細はカタログをご参照ください。
流量特性／質量表
| バルブ型番 | 切換方式 | 管接続口径 | 注1）流量特性 | 注2・3）質量（g） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1, 5, 3 （P, EA, EB） | 4, 2 （A, B） | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | グロメット | L形、M形プラグコネクタ | DIN形ターミナル | M8コネクタ | ||||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | ||||||||||
| 直接配管形 | SYJ5□20-□-M5 | 2位置 | シングル | M5×0.8 | M5×0.8 | 0.47 | 0.41 | 0.13 | 0.47 | 0.41 | 0.13 | 46 | 47 | 68 | 51 |
| ダブル | 64 | 66 | 108 | 74 | |||||||||||
| 3位置 | クローズドセンタ | 0.49 | 0.44 | 0.13 | 0.44 | 0.40 | 0.12 | 75 | 77 | 119 | 85 | ||||
| エキゾーストセンタ | 0.46 | 0.37 | 0.12 | 0.47［0.39］ | 0.43［0.35］ | 0.13［0.10］ | |||||||||
| プレッシャセンタ | 0.49［0.39］ | 0.51［0.38］ | 0.14［0.10］ | 0.45 | 0.42 | 0.12 | |||||||||
| SYJ5□20-□-C4 | 2位置 | シングル | M5×0.8 | C4（φ4ワンタッチ管継手） | 0.69 | 0.39 | 0.18 | 0.44 | 0.39 | 0.12 | 53 | 54 | 75 | 58 | |
| ダブル | 71 | 73 | 115 | 81 | |||||||||||
| 3位置 | クローズドセンタ | 0.69 | 0.40 | 0.19 | 0.43 | 0.40 | 0.12 | 82 | 84 | 126 | 72 | ||||
| エキゾーストセンタ | 0.56 | 0.40 | 0.15 | 0.41［0.41］ | 0.37［0.37］ | 0.10［0.11］ | |||||||||
| プレッシャセンタ | 0.57［0.41］ | 0.4［0.37］ | 0.15［0.10］ | 0.41 | 0.37 | 0.10 | |||||||||
| SYJ5□20-□-C6 | 2位置 | シングル | M5×0.8 | C6（φ6ワンタッチ管継手） | 0.70 | 0.36 | 0.19 | 0.47 | 0.40 | 0.12 | 53 | 54 | 75 | 58 | |
| ダブル | 71 | 73 | 115 | 81 | |||||||||||
| 3位置 | クローズドセンタ | 0.72 | 0.37 | 0.19 | 0.44 | 0.34 | 0.12 | 82 | 84 | 126 | 92 | ||||
| エキゾーストセンタ | 0.67 | 0.54 | 0.19 | 0.41［0.41］ | 0.38［0.38］ | 0.11［0.11］ | |||||||||
| プレッシャセンタ | 0.82［0.44］ | 0.41［0.39］ | 0.23［0.12］ | 0.41 | 0.36 | 0.11 | |||||||||
| ベース配管形 | SYJ5□40-□-01 | 2位置 | シングル | 1/8 | 1/8 | 0.79 | 0.21 | 0.19 | 0.83 | 0.32 | 0.21 | 80（49） | 81（47） | 102（68） | 51 |
| ダブル | 98（64） | 100（66） | 142（108） | 74 | |||||||||||
| 3位置 | クローズドセンタ | 0.80 | 0.28 | 0.18 | 0.86 | 0.34 | 0.20 | 109（75） | 111（77） | 153（119） | 85 | ||||
| エキゾーストセンタ | 0.71 | 0.26 | 0.18 | 1.1［0.60］ | 0.24［0.44］ | 0.26［0.18］ | |||||||||
| プレッシャセンタ | 0.99［0.47］ | 0.29［0.38］ | 0.24［0.12］ | 0.72 | 0.38 | 0.18 | |||||||||
注1）［ ］内はノーマル位置の場合です。エキゾーストセンタは4/2→5/3、プレッシャセンタは1→4/2。
注2）（ ）内はサブプレートなしの値です。
注3）DCの場合の値。ACの場合はシングル：3g、ダブル・3位置：6gを加算してください。
構造
2位置シングル
2位置シングルの表示記号
2位置ダブル
2位置ダブルの表示記号
構成部品
- 1. ボディ：材質 アルミダイカスト／アーバンホワイト
- 2. ピストンプレート：材質 樹脂／アーバンホワイト
- 3. エンドカバー：材質 樹脂／アーバンホワイト
- 4. ピストン：材質 樹脂
- 5. スプール弁Ass'y：材質 アルミニウム・H-NBR
- 6. スプールスプリング：材質 SUS
- 7. サブプレート※：材質 アルミダイカスト
- 8. パイロット弁
※CE対応の場合は末尾に-Qをつけてください。
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,232円 ( 9,055円 ) | 14日目 |
7,735円 ( 8,509円 ) | 9日目 |
7,309円 ( 8,040円 ) | 9日目 |
7,309円 ( 8,040円 ) | 9日目 |
7,164円 ( 7,880円 ) | 19日目 |
7,309円 ( 8,040円 ) | 9日目 |
6,723円 ( 7,395円 ) | 9日目 |
7,980円 ( 8,778円 ) | 9日目 |
6,681円 ( 7,349円 ) | 9日目 |
6,681円 ( 7,349円 ) | 9日目 |
7,455円 ( 8,201円 ) | 9日目 |
8,269円 ( 9,096円 ) | 9日目 |
10,167円 ( 11,184円 ) | 9日目 |
7,497円 ( 8,247円 ) | 9日目 |
7,455円 ( 8,201円 ) | 9日目 |
7,024円 ( 7,726円 ) | 9日目 |
7,642円 ( 8,406円 ) | 9日目 |
7,766円 ( 8,543円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
6,350円 ( 6,985円 ) | 6日目 |
8,035円 ( 8,839円 ) | 9日目 |
8,211円 ( 9,032円 ) | 9日目 |
6,868円 ( 7,555円 ) | 9日目 |
7,186円 ( 7,905円 ) | 9日目 |
7,513円 ( 8,264円 ) | 9日目 |
7,094円 ( 7,803円 ) | 6日目 |
8,272円 ( 9,099円 ) | 9日目 |
6,816円 ( 7,498円 ) | 19日目 |
7,352円 ( 8,087円 ) | 9日目 |
6,976円 ( 7,674円 ) | 9日目 |
6,438円 ( 7,082円 ) | 6日目 |
6,075円 ( 6,683円 ) | 6日目 |
6,982円 ( 7,680円 ) | 6日目 |
6,213円 ( 6,834円 ) | 9日目 |
7,207円 ( 7,928円 ) | 9日目 |
6,769円 ( 7,446円 ) | 6日目 |
6,926円 ( 7,619円 ) | 9日目 |
7,609円 ( 8,370円 ) | 9日目 |
6,213円 ( 6,834円 ) | 6日目 |
6,359円 ( 6,995円 ) | 9日目 |
6,627円 ( 7,290円 ) | 9日目 |
6,258円 ( 6,884円 ) | 6日目 |
6,781円 ( 7,459円 ) | 9日目 |
7,556円 ( 8,312円 ) | 9日目 |
6,766円 ( 7,443円 ) | 9日目 |
7,319円 ( 8,051円 ) | 9日目 |
6,173円 ( 6,790円 ) | 9日目 |
6,980円 ( 7,678円 ) | 9日目 |
7,256円 ( 7,982円 ) | 9日目 |
6,258円 ( 6,884円 ) | 6日目 |
7,410円 ( 8,151円 ) | 9日目 |
7,314円 ( 8,045円 ) | 6日目 |
7,314円 ( 8,045円 ) | 6日目 |
7,664円 ( 8,430円 ) | 9日目 |
6,721円 ( 7,393円 ) | 6日目 |
6,904円 ( 7,594円 ) | 6日目 |
6,617円 ( 7,279円 ) | 6日目 |
6,769円 ( 7,446円 ) | 6日目 |
7,227円 ( 7,950円 ) | 9日目 |
7,081円 ( 7,789円 ) | 9日目 |
詳細情報
基本情報
5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズです。

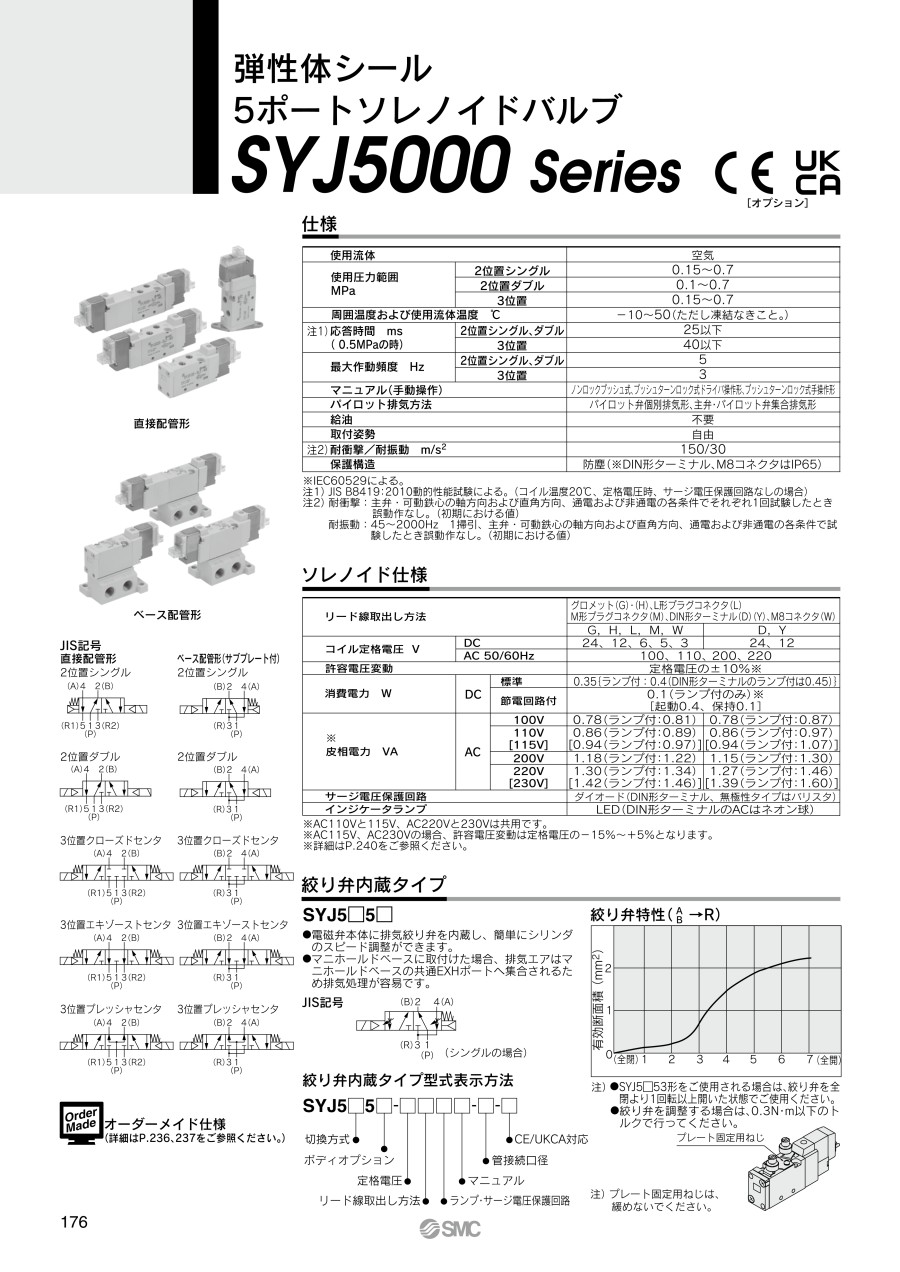

【カタログはこちらをご参照ください】
P.178 絞り弁内蔵タイプ
P.180 直接配管形・ベース配管形
P.239 オーダメイド仕様 IEC60947-5-2規格品M8形コネクタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ パイロット形 弾性体シール SYJ500シリーズ
ソレノイドバルブです。パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2になり取り付けに対しても強度を向上しました。
SMC
5ポートソレノイドバルブ 弾性体シール SYJ7000シリーズ
ソレノイドバルブです。保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。直接配管形とベース配管形からお選びいただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
