4・5ポートソレノイドバルブ 弾性体シール SYJ3000シリーズ
- 通常単価(税別)
- 235円～12,076円
- 税込単価
- 259円～13,284円
4・5ポートソレノイドバルブ 弾性体シール SYJ3000シリーズです。
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
グロメット（G）、（H）：SYJ3120-G/H□□-M3
ブラケット付きの場合 SYJ3120-□G/H□□-M3-F
L形プラグコネクタ（L）：SYJ3120-□L□□-M3（-F）
M形プラグコネクタ（M）：SYJ3120-□M□□-M3（-F）
※［ ］はACの場合です。
※上記以外の情報につきましてはデジタルカタログをご覧ください。
製品仕様
直接配管形の外観
ベース配管形の外観
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 周囲温度および使用流体温度 ℃ | -10～50（ただし凍結なきこと。） | |
| 注1）応答時間 ms （0.5MPa時） | 2位置シングル、ダブル | 15以下 |
| 3位置 | 30以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 10 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注2）耐衝撃/耐振動 m/s2 | 150/30 | |
| 保護構造 | 防塵（※M8コネクタはIP65） | |
※IEC60529による。
注1）JIS B8419：2010動的性能試験によるものです。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なしとなります。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
ソレノイド仕様
| リード線取出し方法 | グロメット（G）・（H）、 L 形プラグコネクタ（L）、M 形プラグコネクタ（M）、M8 コネクタ（W） | ||
|---|---|---|---|
| コイル定格電圧 V | DC | 24、12、6、5、3 | |
| AC50/60Hz | 100、110、200、220 | ||
| 許容電圧変動 | 定格電圧の±10％※ | ||
| 消費電力 W | DC | 標準 | 0.35（ランプ付：0.4） |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | ||
| ※皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | ||
| 200V | 1.18（ランプ付：1.22） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | ||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | ||
| インジケータランプ | LED | ||
- ※ AC110VとAC115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5％となります。
- ※ 詳細はデジタルカタログをご参照ください。
流量特性/質量表
| バルブ型式 | 切換方式 | 管接続口径 | 注3・4）質量（g） | 有効断面積mm2 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 1、5、3 （P、EA、EB） | 4、2 （A、B） | グロメット | L形、M形 プラグ コネクタ | M8 コネクタ | |||||
| 5ポートベース 配管形 （サブプレート付） | SYJ314□ | 2位置 | シングル | M5×0.8 | M5×0.8 | 62（36） | 63（37） | 67（41） | - |
| SYJ324□ | ダブル | 79（53） | 81（55） | 89（63） | |||||
| SYJ334□ | 3位置 | クローズドセンタ | 82（56） | 84（58） | 92（66） | - | |||
| SYJ344□ | エキゾーストセンタ | - | |||||||
| SYJ354□ | プレッシャセンタ | - | |||||||
| 5ポート直接配管形 | SYJ312□ | 2位置 | シングル | M3×0.5 | M3×0.5 | 36 | 37 | 41 | 0.9 |
| SYJ322□ | ダブル | 53 | 55 | 63 | |||||
| SYJ332□ | 3位置 | クローズドセンタ | 56 | 58 | 66 | ||||
| SYJ342□ | エキゾーストセンタ | ||||||||
| SYJ352□ | プレッシャセンタ | ||||||||
| 4ポートベース 配管形 （マニホールド ベース専用） 注1） | SYJ313□ | 2位置 | シングル | 1/8 | M5×0.8 | 36 | 37 | 41 | - |
| SYJ323□ | ダブル | 53 | 55 | 63 | |||||
| SYJ333□ | 3位置 | クローズドセンタ | 56 | 58 | 66 | - | |||
| SYJ343□ | エキゾーストセンタ | - | |||||||
| SYJ353□ | プレッシャセンタ | - | |||||||
| バルブ型式 | 注2）流量特性 | ||||||
|---|---|---|---|---|---|---|---|
| 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | ||||||
| C 〔dm3/（s・bar）〕 | b | Cv | C 〔dm3/（s・bar）〕 | b | Cv | ||
| 5ポートベース 配管形 （サブプレート付） | SYJ314□ | 0.46 | 0.36 | 0.12 | 0.46 | 0.35 | 0.12 |
| SYJ324□ | |||||||
| SYJ334□ | 0.47 | 0.33 | 0.12 | 0.47 | 0.31 | 0.12 | |
| SYJ344□ | 0.36 | 0.39 | 0.10 | 0.59［0.40］ | 0.43［0.33］ | 0.16［0.11］ | |
| SYJ354□ | 0.58［0.32］ | 0.42［0.33］ | 0.16［0.080］ | 0.46 | 0.32 | 0.11 | |
注1）マニホールドベース専用です。詳細はデジタルカタログを参照ください。
注2）［ ］内はノーマル位置の場合となります。エキゾーストセンタは4/2→5/3、プレッシャセンタは1→4/2。
注3）（ ）内はサブプレートなしの値です。
注4）DCの場合の値。ACの場合はシングル：3g、ダブル・3位置：6gを加算してください。
構造
2位置シングルの構造図
2位置シングルの表示記号
2位置ダブルの構造図
2位置ダブルの表示記号
3位置の構造図（本図はクローズドセンタタイプの場合）
3位置クローズドセンタ（左）/ エキゾーストセンタ（中）/ プレッシャセンタ（右）の表示記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | 亜鉛ダイカスト | アーバンホワイト |
| 2 | ピストンプレート | 樹脂 | アーバンホワイト |
| 3 | エンドカバー | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | スプール弁Ass’y | アルミニウム・H-NBR | - |
| 6 | サブプレート※ | - | 亜鉛ダイカスト |
| 7 | パイロット弁 | - | - |
※CE対応の場合は末尾に-Qを付けてください。

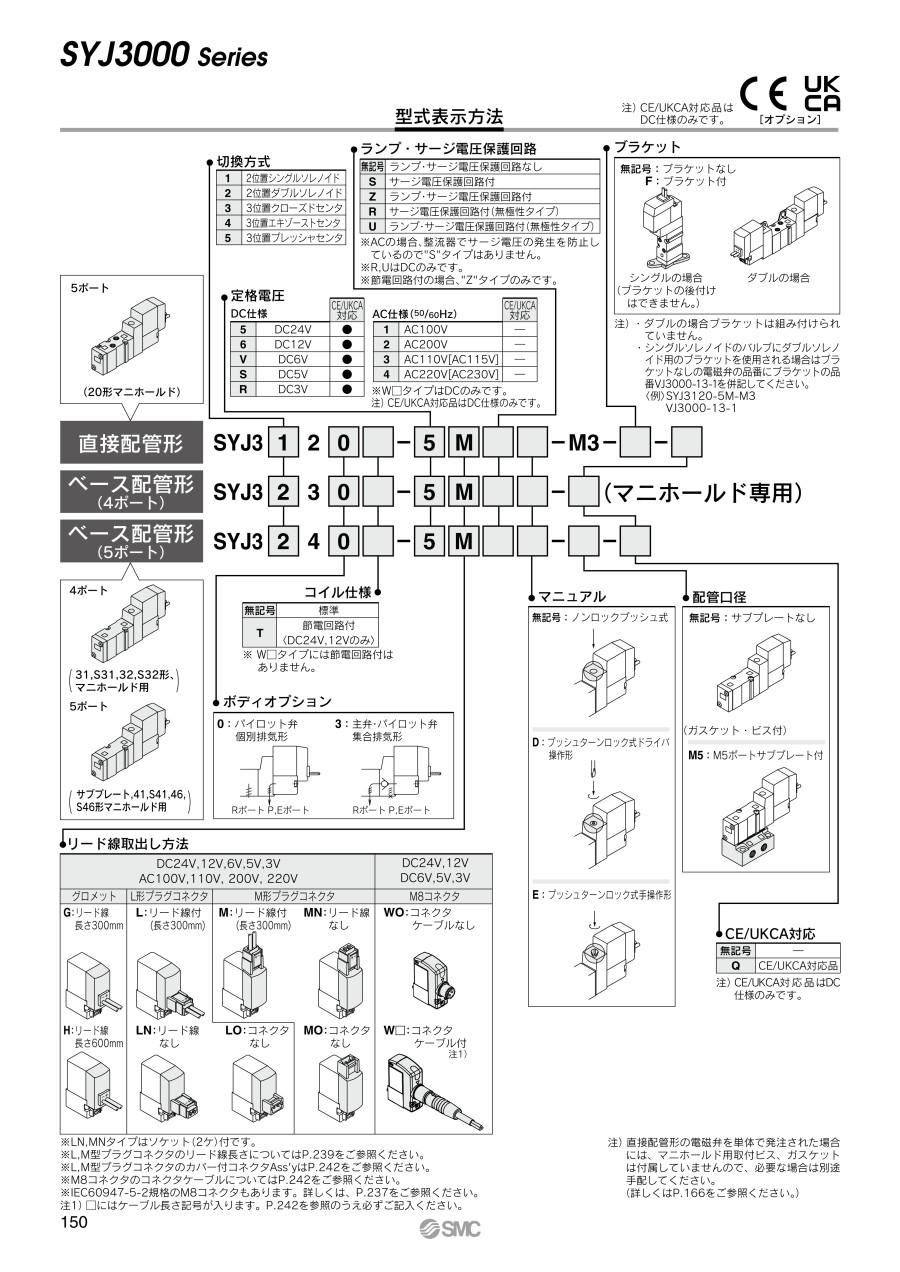

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,675円 ( 6,243円 ) | 9日目 |
6,110円 ( 6,721円 ) | 9日目 |
5,891円 ( 6,480円 ) | 9日目 |
5,998円 ( 6,598円 ) | 9日目 |
6,475円 ( 7,123円 ) | 9日目 |
6,094円 ( 6,703円 ) | 9日目 |
5,344円 ( 5,878円 ) | 6日目 |
5,901円 ( 6,491円 ) | 在庫品1日目当日出荷可能 |
5,620円 ( 6,182円 ) | 6日目 |
6,104円 ( 6,714円 ) | 9日目 |
6,207円 ( 6,828円 ) | 9日目 |
5,714円 ( 6,285円 ) | 6日目 |
5,724円 ( 6,296円 ) | 6日目 |
6,400円 ( 7,040円 ) | 9日目 |
6,094円 ( 6,703円 ) | 19日目 |
5,629円 ( 6,192円 ) | 6日目 |
6,197円 ( 6,817円 ) | 9日目 |
5,441円 ( 5,985円 ) | 15日目 |
5,990円 ( 6,589円 ) | 6日目 |
6,298円 ( 6,928円 ) | 9日目 |
6,152円 ( 6,767円 ) | 9日目 |
5,907円 ( 6,498円 ) | 9日目 |
6,250円 ( 6,875円 ) | 9日目 |
5,620円 ( 6,182円 ) | 6日目 |
5,714円 ( 6,285円 ) | 9日目 |
5,629円 ( 6,192円 ) | 6日目 |
6,094円 ( 6,703円 ) | 9日目 |
6,051円 ( 6,656円 ) | 9日目 |
5,907円 ( 6,498円 ) | 9日目 |
6,197円 ( 6,817円 ) | 9日目 |
5,674円 ( 6,241円 ) | 6日目 |
6,342円 ( 6,976円 ) | 9日目 |
5,579円 ( 6,137円 ) | 6日目 |
6,152円 ( 6,767円 ) | 9日目 |
5,907円 ( 6,498円 ) | 9日目 |
5,950円 ( 6,545円 ) | 在庫品1日目当日出荷可能 |
6,045円 ( 6,650円 ) | 6日目 |
5,620円 ( 6,182円 ) | 6日目 |
5,861円 ( 6,447円 ) | 6日目 |
5,344円 ( 5,878円 ) | 6日目 |
5,441円 ( 5,985円 ) | 6日目 |
5,907円 ( 6,498円 ) | 9日目 |
5,960円 ( 6,556円 ) | 9日目 |
6,152円 ( 6,767円 ) | 9日目 |
5,620円 ( 6,182円 ) | 6日目 |
6,104円 ( 6,714円 ) | 9日目 |
5,907円 ( 6,498円 ) | 9日目 |
6,104円 ( 6,714円 ) | 9日目 |
5,805円 ( 6,386円 ) | 9日目 |
5,960円 ( 6,556円 ) | 9日目 |
6,051円 ( 6,656円 ) | 9日目 |
6,051円 ( 6,656円 ) | 9日目 |
5,659円 ( 6,225円 ) | 9日目 |
6,051円 ( 6,656円 ) | 9日目 |
5,917円 ( 6,509円 ) | 9日目 |
5,950円 ( 6,545円 ) | 9日目 |
5,998円 ( 6,598円 ) | 9日目 |
6,588円 ( 7,247円 ) | 9日目 |
6,051円 ( 6,656円 ) | 9日目 |
6,207円 ( 6,828円 ) | 9日目 |
詳細情報
基本情報
4・5ポートソレノイドバルブ 弾性体シール SYJ3000シリーズです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ パイロット形 弾性体シール SYJ300シリーズ
ソレノイドバルブです。パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2になり取り付けに対しても強度を向上しました。
SMC
5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズ
ソレノイドバルブです。保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。直接配管形とベース配管形からお選びいただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
