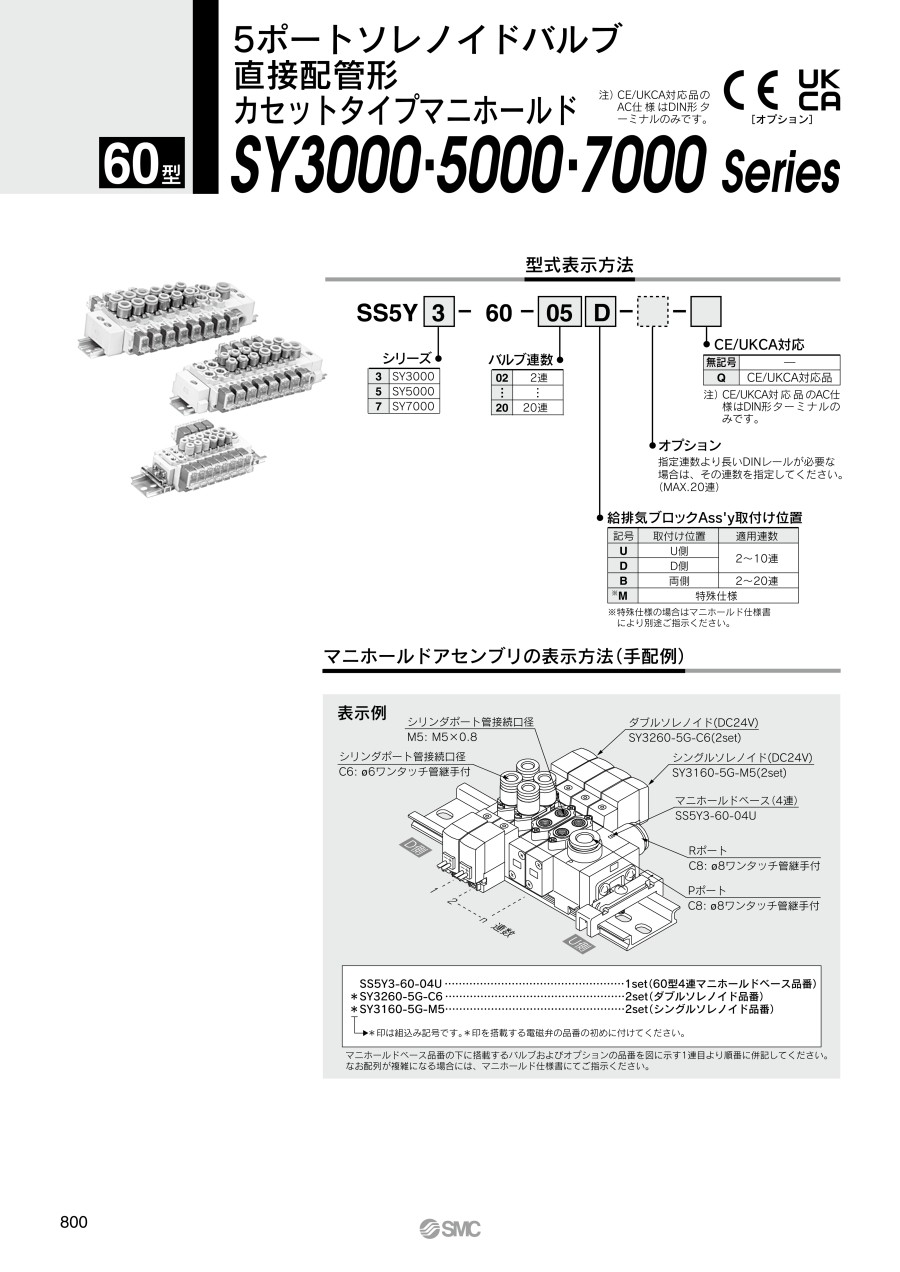

5ポートソレノイドバルブ 直接配管形 SY3000・SY5000・SY7000シリーズ 60型
- 通常単価(税別)
- 5,939円～13,496円
- 税込単価
- 6,533円～14,846円
5ポートソレノイドバルブ 直接配管形 SY3000・SY5000・SY7000...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
製品仕様
グロメット G：リード線 長さ300mmの外観
グロメット H：リード線 長さ600mmの外観
L形プラグコネクタ L：リード線付き（長さ300mm）の外観
L形プラグコネクタ LN：リード線 なしの外観
| シリーズ | SY3000 | SY5000 | SY7000 | |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 内部パイロット 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 | ||
| 2位置ダブル | 0.1～0.7 | |||
| 3位置 | 0.2～0.7 | |||
| 周囲温度および使用流体温度℃ | 最高50 | |||
| 最大作動頻度Hz | 2位置シングル、ダブル | 10 | 5 | 5 |
| 3位置 | 3 | 3 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |||
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |||
| 給油 | 不要 | |||
| 取付姿勢 | 自由 | |||
| 注）耐衝撃／耐振動m/s2 | 150／30 | |||
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |||
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
※IEC60529による。
製品仕様
| リード線取出し方法 | グロメット（G）・（H） L形プラグコネクタ（L） M形プラグコネクタ（M） DIN形ターミナル（D）、（Y） M8コネクタ（W） | |||
|---|---|---|---|---|
| G、H、L、M、W | D、Y | |||
| コイル定格電圧V | DC | 24、12、6、5、3 | 24、12 | |
| AC50／60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力 W | DC | 標準 | 0.35｛ランプ付：0.4 （DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ 詳細はデジタルカタログをご参照ください。
質量表
SY3000
| バルブ型式 | 切換方式 | 管接続口径 | 質量g | |||
|---|---|---|---|---|---|---|
| A、B | グロメット形 | L形、M形プラグコネクタ | M8コネクタ | |||
| SY3□60-□-M5 | 2位置 | シングル | M5×0.8 | 49 | 51 | 55 |
| ダブル | 70 | 73 | 81 | |||
| 3位置 | クローズドセンタ | 73 | 76 | 84 | ||
| エキゾーストセンタ | ||||||
| プレッシャセンタ | ||||||
| SY3□60-□-C4 | 2位置 | シングル | C4 （φ4（管接続口径4mm）ワンタッチ管継） | 62 | 61 | 65 |
| ダブル | 80 | 83 | 91 | |||
| 3位置 | クローズドセンタ | 82 | 86 | 94 | ||
| エキゾーストセンタ | ||||||
| プレッシャセンタ | ||||||
| SY3□60-□-C6 | 2位置 | シングル | C6 （φ6（管接続口径6mm）ワンタッチ管継） | 55 | 57 | 61 |
| ダブル | 76 | 79 | 87 | |||
| 3位置 | クローズドセンタ | 78 | 82 | 90 | ||
| エキゾーストセンタ | ||||||
| プレッシャセンタ | ||||||
注）（ ）内はノーマル位置の場合
SY5000
| バルブ型式 | 切換方式 | 管接続口径 | 質量g | ||||
|---|---|---|---|---|---|---|---|
| A、B | グロメット形 | L形、M形プラグコネクタ | DIN形ターミナル | M8コネクタ | |||
| SY5□60-□-01 | 2位置 | シングル | 1/8 | 67 | 69 | 90 | 71 |
| ダブル | 91 | 94 | 136 | 102 | |||
| 3位置 | クローズドセンタ | 97 | 100 | 142 | 108 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
| SY5□60-□-C4 | 2位置 | シングル | C4 （φ4（管接続口径4mm）ワンタッチ管継手） | 91 | 93 | 114 | 97 |
| ダブル | 113 | 116 | 158 | 124 | |||
| 3位置 | クローズドセンタ | 119 | 122 | 164 | 130 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
| SY5□60-□-C6 | 2位置 | シングル | C6 （φ6（管接続口径6mm）ワンタッチ管継手） | 86 | 88 | 109 | 92 |
| ダブル | 108 | 111 | 153 | 119 | |||
| 3位置 | クローズドセンタ | 114 | 117 | 159 | 125 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
| SY5□60-□-C8 | 2位置 | シングル | C8 （φ8（管接続口径8mm）ワンタッチ管継手） | 78 | 80 | 101 | 84 |
| ダブル | 100 | 103 | 145 | 111 | |||
| 3位置 | クローズドセンタ | 106 | 109 | 151 | 117 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
SY7000
| バルブ型式 | 切換方式 | 管接続口径 | 質量g | ||||
|---|---|---|---|---|---|---|---|
| A、B | グロメット形 | L形、M形プラグコネクタ | DIN形ターミナル | M8コネクタ | |||
| SY7□60-□-02 | 2位置 | シングル | 1/4 | 103 | 105 | 126 | 109 |
| ダブル | 125 | 128 | 170 | 136 | |||
| 3位置 | クローズドセンタ | 133 | 136 | 178 | 144 | ||
| エキゾーストセンタ プレッシャセンタ | |||||||
| SY7□60-□-C8 | 2位置 | シングル | C8 （φ8（管接続口径8mm）ワンタッチ管継手） | 138 | 139 | 160 | 143 |
| ダブル | 160 | 163 | 205 | 171 | |||
| 3位置 | クローズドセンタ | 168 | 171 | 213 | 179 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
| SY7□60-□-C10 | 2位置 | シングル | C10 （φ10（管接続口径10mm）ワンタッチ管継手） | 123 | 125 | 146 | 129 |
| ダブル | 145 | 149 | 191 | 157 | |||
| 3位置 | クローズドセンタ | 153 | 157 | 199 | 165 | ||
| エキゾーストセンタ | |||||||
| プレッシャセンタ | |||||||
構造
2位置シングルの構造図
2位置シングルのJIS記号
2位置ダブルの構造図
2位置ダブルのJIS記号
3位置クローズドセンタ／エキゾーストセンタ／プレッシャセンタの構造図
※本図はクローズドセンタタイプの場合
3位置クローズドセンタ（上段）／3位置エキゾーストセンタ（中段）／3位置プレッシャセンタ（下段）のJIS記号
構成部品
- 1.ボディ：材質 アルミダイカスト（SY3000は亜鉛ダイカスト）／アーバンホワイト
- 2.アダプタプレート：材質 樹脂／アーバンホワイト
- 3.エンドプレート：材質 樹脂／アーバンホワイト
- 4.ピストン：材質 樹脂
- 5.スプール弁Ass'y：アルミ／H-NBR
- 6.パイロット弁Ass'y
- 7.ポートブロックAss'y
- 8.ボトムカバーAss'y※SY7000にはボトムカバーAss'yはありません。
※上記以外の情報につきましてはデジタルカタログをご覧ください。
性能・試験情報
応答時間
注）JISB8375-1981動的性能試験による（コイル温度20℃、定格電圧時の場合）
SY3000
| 切換方式 | 応答時間ms（0.5MPa時） | ||
|---|---|---|---|
| サージ電圧保護回路なし | サージ電圧保護回路付 | ||
| S、Zタイプ | R、Uタイプ | ||
| 2位置シングル | 12以下 | 15以下 | 12以下 |
| 2位置ダブル | 10以下 | 13以下 | 10以下 |
| 3位置 | 15以下 | 20以下 | 16以下 |
SY5000
| 切換方式 | 応答時間ms（0.5MPa時） | ||
|---|---|---|---|
| サージ電圧保護回路なし | サージ電圧保護回路付 | ||
| S、Zタイプ | R、Uタイプ | ||
| 2位置シングル | 19以下 | 26以下 | 19以下 |
| 2位置ダブル | 18以下 | 22以下 | 18以下 |
| 3位置 | 32以下 | 38以下 | 32以下 |
SY7000
| 切換方式 | 応答時間ms（0.5MPa時） | ||
|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | ||
| S、Zタイプ | R、Uタイプ | ||
| 2位置シングル | 31以下 | 38以下 | 33以下 |
| 2位置ダブル | 27以下 | 30以下 | 28以下 |
| 3位置 | 50以下 | 56以下 | 50以下 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,288円 ( 8,017円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
7,073円 ( 7,780円 ) | 9日目 |
7,293円 ( 8,022円 ) | 9日目 |
7,293円 ( 8,022円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
6,995円 ( 7,695円 ) | 9日目 |
7,332円 ( 8,065円 ) | 9日目 |
7,423円 ( 8,165円 ) | 9日目 |
7,186円 ( 7,905円 ) | 9日目 |
7,503円 ( 8,253円 ) | 9日目 |
7,412円 ( 8,153円 ) | 9日目 |
7,411円 ( 8,152円 ) | 9日目 |
7,073円 ( 7,780円 ) | 9日目 |
6,670円 ( 7,337円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
7,186円 ( 7,905円 ) | 9日目 |
7,579円 ( 8,337円 ) | 9日目 |
7,137円 ( 7,851円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
6,583円 ( 7,241円 ) | 9日目 |
7,293円 ( 8,022円 ) | 9日目 |
7,503円 ( 8,253円 ) | 9日目 |
8,001円 ( 8,801円 ) | 9日目 |
7,304円 ( 8,034円 ) | 9日目 |
7,304円 ( 8,034円 ) | 9日目 |
6,670円 ( 7,337円 ) | 9日目 |
6,766円 ( 7,443円 ) | 9日目 |
6,533円 ( 7,186円 ) | 6日目 |
7,078円 ( 7,786円 ) | 9日目 |
7,780円 ( 8,558円 ) | 9日目 |
7,078円 ( 7,786円 ) | 9日目 |
6,807円 ( 7,488円 ) | 6日目 |
7,081円 ( 7,789円 ) | 6日目 |
6,807円 ( 7,488円 ) | 6日目 |
7,081円 ( 7,789円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
7,081円 ( 7,789円 ) | 6日目 |
6,487円 ( 7,136円 ) | 6日目 |
7,177円 ( 7,895円 ) | 19日目 |
7,304円 ( 8,034円 ) | 9日目 |
6,995円 ( 7,695円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
6,670円 ( 7,337円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
6,670円 ( 7,337円 ) | 6日目 |
6,995円 ( 7,695円 ) | 6日目 |
7,395円 ( 8,135円 ) | 9日目 |
6,750円 ( 7,425円 ) | 9日目 |
6,766円 ( 7,443円 ) | 6日目 |
7,073円 ( 7,780円 ) | 9日目 |
7,395円 ( 8,135円 ) | 9日目 |
6,995円 ( 7,695円 ) | 9日目 |
6,995円 ( 7,695円 ) | 9日目 |
6,126円 ( 6,739円 ) | 9日目 |
6,721円 ( 7,393円 ) | 6日目 |
6,995円 ( 7,695円 ) | 9日目 |
7,048円 ( 7,753円 ) | 6日目 |
8,058円 ( 8,864円 ) | 9日目 |
7,138円 ( 7,852円 ) | 6日目 |
詳細情報
基本情報
5ポートソレノイドバルブ 直接配管形 SY3000・SY5000・SY7000シリーズ 60型です。
【カタログはこちらをご参照ください】
P.474 直接配管形
P.623 オーダメイド仕様 IEC60947-5-2規格品M8形コネクタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
5ポートソレノイドバルブ ベース配管形 単体 SY3000・5000・7000・9000シリーズ
ソレノイドバルブベース配管形です。保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。マニホールドバリエーションも豊富です。
SMC
5ポートソレノイドバルブ プラグイン ベース配管形 SY3000・5000シリーズ
ソレノイドバルブです。3ポート弁と5ポート弁の混合取り付けが可能です。アルミ一体型マニホールド、DINレール、分割形マニホールドなど豊富なマニホールドオプションがあります。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
3ポート弁で使用する場合、今までの半分の連数で済みます。
主な用途は、単動エアオペレートバルブの操作用や単動エアシリンダの駆動用などです。
リード線の赤がプラス（＋）で、黒がマイナス（－）になります。
SYプラグインタイプも、サージ電圧保護回路付のS/Z/NS/NZの場合は、極性があります。
リード線取出し方法が、DINコネクタタイプはサージ電圧保護回路付のSかZの場合でも極性はありません。
詳細は、SY各シリーズの製品個別注意事項を参照ください。
