5ポートソレノイドバルブ 直接配管形 単体 SY7000シリーズ
- 通常単価(税別)
- 6,439円～19,116円
- 税込単価
- 7,083円～21,028円
5ポートソレノイドバルブ 直接配管形 単体 SY7000シリーズです。【カタロ...
詳細情報を確認する商品情報
外形図
2位置シングル グロメット（G）、（H）：SY7120-□G／H□□-C8／N9／C10／N11□（-F2）
SY7120-□G／H□□-C8／N9／C10／N11□-F1
SY7120-□G／H□□-02□（-F2）
L形プラグコネクタ（L）： SY7120-□L□□-C8／N9／C10／N11□（-F1／2）
M形プラグコネクタ（M）： SY7120-□M□□-C8／N9／C10／N11□（-F1／2）
注）［ ］はACの場合。
※上記以外の情報につきましてはデジタルカタログをご覧ください。
製品仕様
| シリーズ | SY7000 | |
|---|---|---|
| 使用流体 | 空気 | |
| 内部パイロット 使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 周囲温度および使用流体温度℃ | -10～50（ただし凍結なきこと。） | |
| 最大作動頻度Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注）耐衝撃／耐振動m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |
※IEC60529による。
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）（H） DIN形ターミナル（D）（Y） L形プラグコネクタ（L） M8コネクタ（W） M形プラグコネクタ（M） | |||
|---|---|---|---|---|
| G、H、L、M、W | D、Y | |||
| コイル定格電圧V | DC | 24、12、6、5、3 | 24、12 | |
| AC 50／60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ DIN形ターミナル・M8コネクタには節電回路付きはありません。
- ※ 詳細はデジタルカタログをご参照ください。
流量特性／質量表
| バルブ型式 | 切換方式 | 管接続口径 | 流量特性 | 質量g | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1、5、3（P、EA、EB） | 4、2（A、B） | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | グロメット | L形、M形プラグコネクタ | DIN形ターミナル | W形M8コネクタ | |||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | |||||||||
| SY7□20-□-02 | 2位置 | シングル | 1（P）ポート1/4 5、3（EA、EB）ポート1/8 | 1/4 | 4.1 | 0.23 | 0.93 | 3.3 | 0.33 | 0.81 | 101 | 104 | 125 | 108 |
| ダブル | 120 | 125 | 167 | 133 | ||||||||||
| 3位置 | クローズドセンタ | 2.9 | 0.31 | 0.70 | 2.4 | 0.38 | 0.63 | 128 | 133 | 175 | 141 | |||
| エキゾーストセンタ | 2.5 | 0.39 | 0.65 | 3.4 〔2.1〕 | 0.35 〔0.38〕 | 0.82 〔0.54〕 | ||||||||
| プレッシャセンタ | 4.3 〔2.4〕 | 0.23 〔0.32〕 | 0.97 〔0.61〕 | 2.2 | 0.39 | 0.58 | ||||||||
| SY7□20-□-C8 | 2位置 | シングル | C8 （φ8（直径8mm）ワンタッチ管継手） | 3.2 | 0.26 | 0.77 | 3.2 | 0.37 | 0.82 | 107 | 110 | 131 | 114 | |
| ダブル | 126 | 132 | 174 | 140 | ||||||||||
| 3位置 | クローズドセンタ | 2.6 | 0.24 | 0.63 | 2.4 | 0.31 | 0.62 | 134 | 140 | 182 | 148 | |||
| エキゾーストセンタ | 2.4 | 0.25 | 0.57 | 2.6 〔1.9〕 | 0.42 〔0.46〕 | 0.70 〔0.56〕 | ||||||||
| プレッシャセンタ | 3.3 〔2.4〕 | 0.28 〔0.22〕 | 0.78 〔0.57〕 | 2.2 | 0.34 | 0.60 | ||||||||
| SY7□20-□-C10 | 2位置 | シングル | C10 （φ10（直径10mm）ワンタッチ管継手） | 3.8 | 0.26 | 0.86 | 3.2 | 0.34 | 0.82 | 103 | 105 | 126 | 109 | |
| ダブル | 122 | 127 | 169 | 135 | ||||||||||
| 3位置 | クローズドセンタ | 2.8 | 0.27 | 0.67 | 2.4 | 0.21 | 0.59 | 130 | 135 | 177 | 143 | |||
| エキゾーストセンタ | 2.5 | 0.25 | 0.59 | 2.7 〔2.0〕 | 0.38 〔0.38〕 | 0.70 〔0.56〕 | ||||||||
| プレッシャセンタ | 3.8 〔2.4〕 | 0.25 〔0.31〕 | 0.89 〔0.61〕 | 2.3 | 0.38 | 0.61 | ||||||||
注）〔 〕内はノーマル位置の場合。
構造
2位置シングルの構造図
2位置シングルの表示記号
2位置ダブルの構造図
2位置ダブルの表示記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバンホワイト |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | スプール弁Ass’y | アルミニウム・H-NBR | - |
| 6 | パイロット弁Ass’y | - | - |
| 7 | ポートブロックAss’y | - | - |
※取り付けねじ締付トルク SY7000（M3）：0.6N・m
性能・試験情報
応答時間
注）JIS B8419：2010動的性能試験による標準タイプ：（コイル温度20℃、定格電圧時の場合）
| 切換方式 | 応答時間 ms（0.5MPa時） | ||
|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | ||
| S、Zタイプ | R、Uタイプ | ||
| 2位置シングル | 31以下 | 38以下 | 33以下 |
| 2位置ダブル | 27以下 | 30以下 | 28以下 |
| 3位置 | 50以下 | 56以下 | 50以下 |

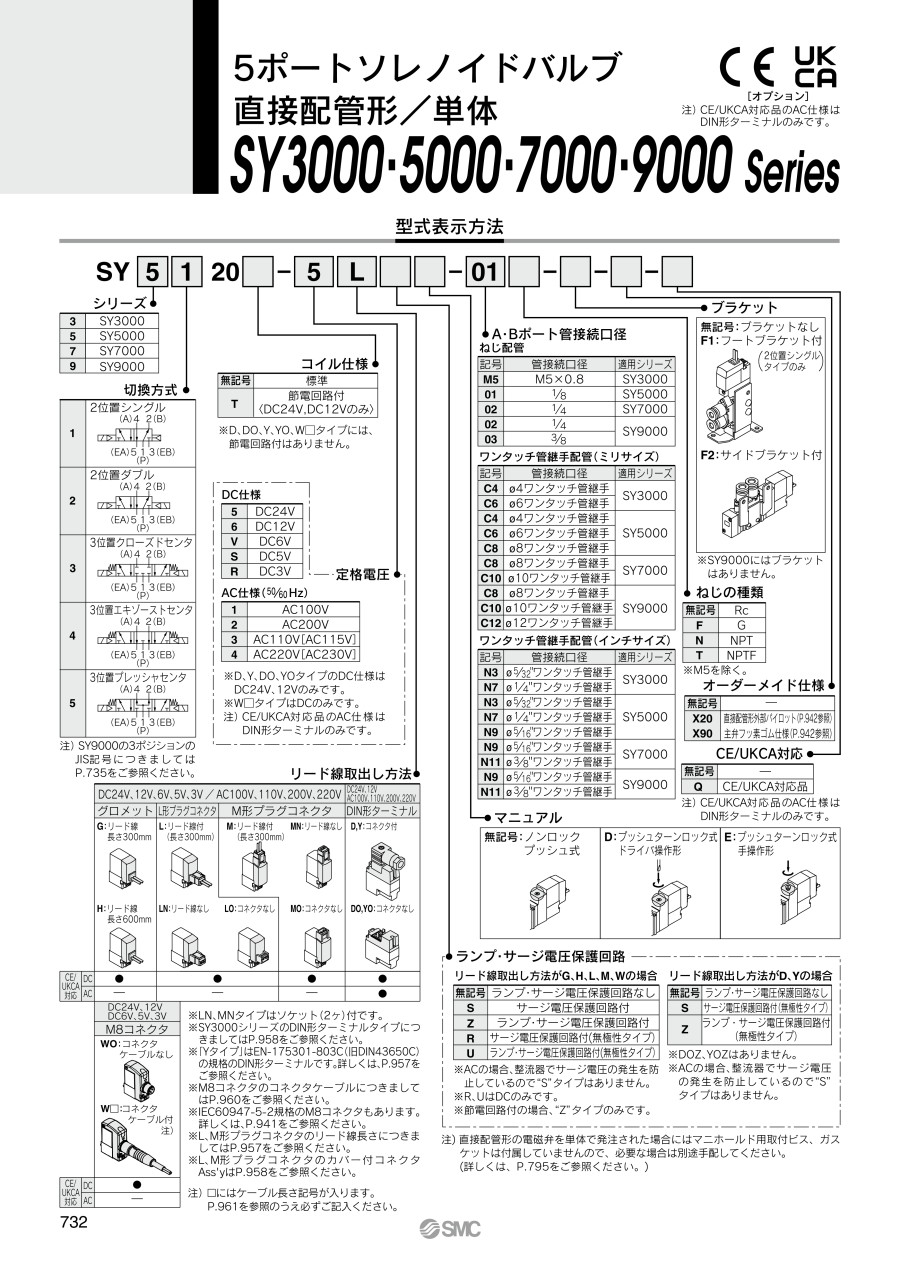

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,046円 ( 8,851円 ) | 19日目 |
8,046円 ( 8,851円 ) | 9日目 |
8,368円 ( 9,205円 ) | 9日目 |
8,368円 ( 9,205円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
7,903円 ( 8,693円 ) | 6日目 |
9,007円 ( 9,908円 ) | 9日目 |
8,000円 ( 8,800円 ) | 19日目 |
8,900円 ( 9,790円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,081円 ( 7,789円 ) | 19日目 |
8,148円 ( 8,963円 ) | 9日目 |
8,127円 ( 8,940円 ) | 9日目 |
6,970円 ( 7,667円 ) | 9日目 |
7,691円 ( 8,460円 ) | 9日目 |
7,519円 ( 8,271円 ) | 9日目 |
7,455円 ( 8,201円 ) | 9日目 |
7,599円 ( 8,359円 ) | 9日目 |
7,680円 ( 8,448円 ) | 9日目 |
7,090円 ( 7,799円 ) | 6日目 |
7,354円 ( 8,089円 ) | 9日目 |
7,787円 ( 8,566円 ) | 9日目 |
6,624円 ( 7,286円 ) | 19日目 |
7,642円 ( 8,406円 ) | 9日目 |
7,455円 ( 8,201円 ) | 9日目 |
7,691円 ( 8,460円 ) | 9日目 |
8,084円 ( 8,892円 ) | 9日目 |
8,127円 ( 8,940円 ) | 9日目 |
7,599円 ( 8,359円 ) | 9日目 |
7,048円 ( 7,753円 ) | 19日目 |
7,497円 ( 8,247円 ) | 9日目 |
7,354円 ( 8,089円 ) | 9日目 |
8,589円 ( 9,448円 ) | 9日目 |
8,589円 ( 9,448円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
7,412円 ( 8,153円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
9,233円 ( 10,156円 ) | 19日目 |
9,132円 ( 10,045円 ) | 9日目 |
7,513円 ( 8,264円 ) | 9日目 |
8,266円 ( 9,093円 ) | 9日目 |
8,164円 ( 8,980円 ) | 9日目 |
7,933円 ( 8,726円 ) | 9日目 |
8,368円 ( 9,205円 ) | 9日目 |
7,412円 ( 8,153円 ) | 9日目 |
8,046円 ( 8,851円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
7,218円 ( 7,940円 ) | 9日目 |
8,266円 ( 9,093円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
7,718円 ( 8,490円 ) | 9日目 |
8,379円 ( 9,217円 ) | 9日目 |
8,583円 ( 9,441円 ) | 9日目 |
8,046円 ( 8,851円 ) | 9日目 |
8,148円 ( 8,963円 ) | 9日目 |
7,035円 ( 7,739円 ) | 6日目 |
8,368円 ( 9,205円 ) | 9日目 |
8,368円 ( 9,205円 ) | 9日目 |
8,046円 ( 8,851円 ) | 9日目 |
詳細情報
基本情報
5ポートソレノイドバルブ 直接配管形 単体 SY7000シリーズです。
【カタログはこちらをご参照ください】
P.404 直接配管形
P.623 オーダメイド仕様 IEC60947-5-2規格品M8形コネクタ
商品担当おすすめ
SMC
5ポートソレノイドバルブ 直接配管形 単体 SY9000シリーズ
SMC社のソレノイドバルブとなります。保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。マニホールドバリエーションも豊富です。
SMC
5ポートソレノイドバルブ 弾性体シール SYJ7000シリーズ
SMC社のソレノイドバルブとなります。パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2にして取り付けに対しても強度を向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
Dタイプの端子間ピッチが9.4mm、Yタイプの端子間ピッチが8mmになります。
Dタイプがアジア・アメリカを中心としたDINで、Yタイプがヨーロッパ中心のDINです。
（VFシリーズのDIN形D/Yタイプとは端子間ピッチが異なります）
リード線の赤がプラス（＋）で、黒がマイナス（－）になります。
SYプラグインタイプも、サージ電圧保護回路付のS/Z/NS/NZの場合は、極性があります。
リード線取出し方法が、DINコネクタタイプはサージ電圧保護回路付のSかZの場合でも極性はありません。
詳細は、SY各シリーズの製品個別注意事項を参照ください。
