5ポートソレノイドバルブ 直接配管形 単体 SY5000シリーズ
- 通常単価(税別)
- 5,939円～19,306円
- 税込単価
- 6,533円～21,237円
5ポートソレノイドバルブ 直接配管形 単体 SY5000シリーズです。【カタロ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
2位置シングル グロメット（G）、（H）：SY5120-□G／H□□-C4／N3／C6／N7／C8／N9□（-F2）
フートブラケット付きの場合 SY5120-□G／H□□-C4／N3／C6／N7／C8／N9□-F1
SY5120-□G／H□□-01□（-F1／2）
L形プラグコネクタ（L）： SY5120-□L□□-C4／N3／C6／N7／C8／N9□（-F1／2）
M形プラグコネクタ（M）：SY5120-□M□□-C4／N3／C6／N7／C8／N9（-F1／2）
注）［ ］はACの場合。
※上記以外の情報につきましてはデジタルカタログをご覧ください。
製品仕様
外観
※画像は代表型番です。実際の商品とは異なる場合があります。
| シリーズ | SY5000 | |
|---|---|---|
| 使用流体 | 空気 | |
| 内部パイロット 使用圧力範囲 Mpa | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | 0.1～0.7 | |
| 3位置 | 0.2～0.7 | |
| 周囲温度および使用流体温度℃ | -10～50（ただし凍結なきこと。） | |
| 最大作動頻度Hz | 2位置シングル、ダブル | 5 |
| 3位置 | 3 | |
| マニュアル（手動操作） | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターンロック式手操作形 | |
| パイロット排気方法 | 主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注）耐衝撃／耐振動m/s2 | 150／30 | |
| 保護構造 | 防塵（※DIN形ターミナル、M8コネクタはIP65） | |
※IEC60529による。
注）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
製品仕様
| リード線取出し方法 | グロメット（G）・（H） DIN形ターミナル（D）・（Y） L形プラグコネクタ（L） M8コネクタ（W） M形プラグコネクタ（M） | |||
|---|---|---|---|---|
| G、H、L、M、W | D、Y | |||
| コイル定格電圧V | DC | 24、12、6、5、3 | 24、12 | |
| AC50／60Hz | 100、110、200、220 | |||
| 許容電圧変動 | 定格電圧の±10%※ | |||
| 消費電力W | DC | 標準 | 0.35｛ランプ付：0.4（DIN形ターミナルのランプ付は0.45）｝ | |
| 節電回路付 | 0.1（ランプ付のみ）※ ［起動0.4、保持0.1］ | |||
| ※皮相電力VA | AC | 100V | 0.78（ランプ付：0.81） | 0.78（ランプ付：0.87） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | 0.86（ランプ付：0.97） ［0.94（ランプ付：1.07）］ | ||
| 200V | 1.18（ランプ付：1.22） | 1.15（ランプ付：1.30） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | 1.27（ランプ付：1.46） ［1.39（ランプ付：1.60）］ | ||
| サージ電圧保護回路 | ダイオード（DIN形ターミナル、無極性タイプはバリスタ） | |||
| インジケータランプ | LED（DIN形ターミナルのACはネオン球） | |||
- ※ AC110Vと115V、AC220Vと230Vは共用です。
- ※ AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15～+5%となります。
- ※ DIN形ターミナル・M8コネクタには節電回路付きはありません。
- ※ 詳細はデジタルカタログをご参照ください。
流量特性／質量表
| バルブ型式 | 切換方式 | 管接続口径 | 流量特性 | 質量g | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1、5、3 （P、EA、EB） | 4、2 （A、B） | 1→4/2（P→A/B） | 4/2→5/3（A/B→EA/EB） | グロメット | L形、M形プラグコネクタ | DIN形ターミナル | W形M8コネクタ | |||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | |||||||||
| SY5□20-□-01 | 2位置 | シングル | 1/8 | 1/8 | 1.9 | 0.35 | 0.49 | 2.4 | 0.39 | 0.61 | 70 | 72 | 93 | 76 |
| ダブル | 88 | 93 | 135 | 101 | ||||||||||
| 3位置 | クローズドセンタ | 1.7 | 0.43 | 0.45 | 1.8 | 0.35 | 0.46 | 93 | 98 | 140 | 106 | |||
| エキゾーストセンタ | 1.5 | 0.44 | 0.41 | 2.5 〔1.5〕 | 0.32 〔0.43〕 | 0.59 〔0.40〕 | ||||||||
| プレッシャセンタ | 2.2 〔0.91〕 | 0.46 〔0.58〕 | 0.61 〔0.28〕 | 1.8 | 0.38 | 0.46 | ||||||||
| SY5□20-□-C4 | 2位置 | シングル | C4（φ4（管接続口径4mm）ワンタッチ管継手） | 0.75 | 0.43 | 0.20 | 0.85 | 0.64 | 0.30 | 94 | 96 | 117 | 100 | |
| ダブル | 111 | 117 | 159 | 125 | ||||||||||
| 3位置 | クローズドセンタ | 0.74 | 0.40 | 0.19 | 0.84 | 0.57 | 0.28 | 117 | 122 | 164 | 130 | |||
| エキゾーストセンタ | 0.75 | 0.36 | 0.19 | 0.84 〔0.84〕 | 0.64 〔0.53〕 | 0.30 〔0.27〕 | ||||||||
| プレッシャセンタ | 0.78 〔0.71〕 | 0.44 〔0.37〕 | 0.21 〔0.18〕 | 0.84 | 0.57 | 0.27 | ||||||||
| SY5□20-□-C6 | 2位置 | シングル | C6（φ6（管接続口径6mm）ワンタッチ管継手） | 1.5 | 0.33 | 0.33 | 2.0 | 0.37 | 0.52 | 88 | 91 | 112 | 95 | |
| ダブル | 106 | 111 | 153 | 119 | ||||||||||
| 3位置 | クローズドセンタ | 1.3 | 0.31 | 0.33 | 1.6 | 0.32 | 0.39 | 111 | 116 | 158 | 124 | |||
| エキゾーストセンタ | 1.3 | 0.33 | 0.33 | 1.8 〔1.4〕 | 0.35 〔0.37〕 | 0.44 〔0.35〕 | ||||||||
| プレッシャセンタ | 1.7 〔0.80〕 | 0.31 〔0.47〕 | 0.42 〔0.23〕 | 1.7 | 0.33 | 0.44 | ||||||||
| SY5□20-□-C8 | 2位置 | シングル | C8（φ8（管接続口径8mm）ワンタッチ管継手） | 1.9 | 0.21 | 0.45 | 2.3 | 0.29 | 0.57 | 80 | 82 | 103 | 86 | |
| ダブル | 98 | 103 | 145 | 111 | ||||||||||
| 3位置 | クローズドセンタ | 1.6 | 0.29 | 0.39 | 1.7 | 0.38 | 0.46 | 103 | 108 | 150 | 116 | |||
| エキゾーストセンタ | 1.4 | 0.38 | 0.39 | 2.0 〔1.5〕 | 0.37 〔0.41〕 | 0.52 〔0.43〕 | ||||||||
| プレッシャセンタ | 2.2 〔1.6〕 | 0.32 〔0.44〕 | 0.56 〔0.44〕 | 1.8 | 0.41 | 0.50 | ||||||||
注）〔 〕内はノーマル位置の場合。
構造
2位置シングルの構造図
2位置シングルの表示記号
2位置ダブルの構造図
2位置ダブルの表示記号
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | アーバンホワイト |
| 2 | アダプタプレート | 樹脂 | アーバンホワイト |
| 3 | エンドプレート | 樹脂 | アーバンホワイト |
| 4 | ピストン | 樹脂 | - |
| 5 | スプール弁Ass’y | アルミニウム・H-NBR | - |
| 6 | パイロット弁Ass’y | - | - |
| 7 | ポートブロックAss’y | - | - |
※取り付けねじ締付トルク SY5000（M3）：0.6N・m
性能・試験情報
応答時間
注）JIS B 8419：2010動的性能試験による標準タイプ：（コイル温度20℃、定格電圧時の場合）
| 切換方式 | 応答時間 ms （0.5MPa時） | ||
|---|---|---|---|
| ランプ・サージ電圧保護回路なし | ランプ・サージ電圧保護回路付 | ||
| S、Zタイプ | R、Uタイプ | ||
| 2位置シングル | 19以下 | 26以下 | 19以下 |
| 2位置ダブル | 18以下 | 22以下 | 18以下 |
| 3位置 | 32以下 | 38以下 | 32以下 |

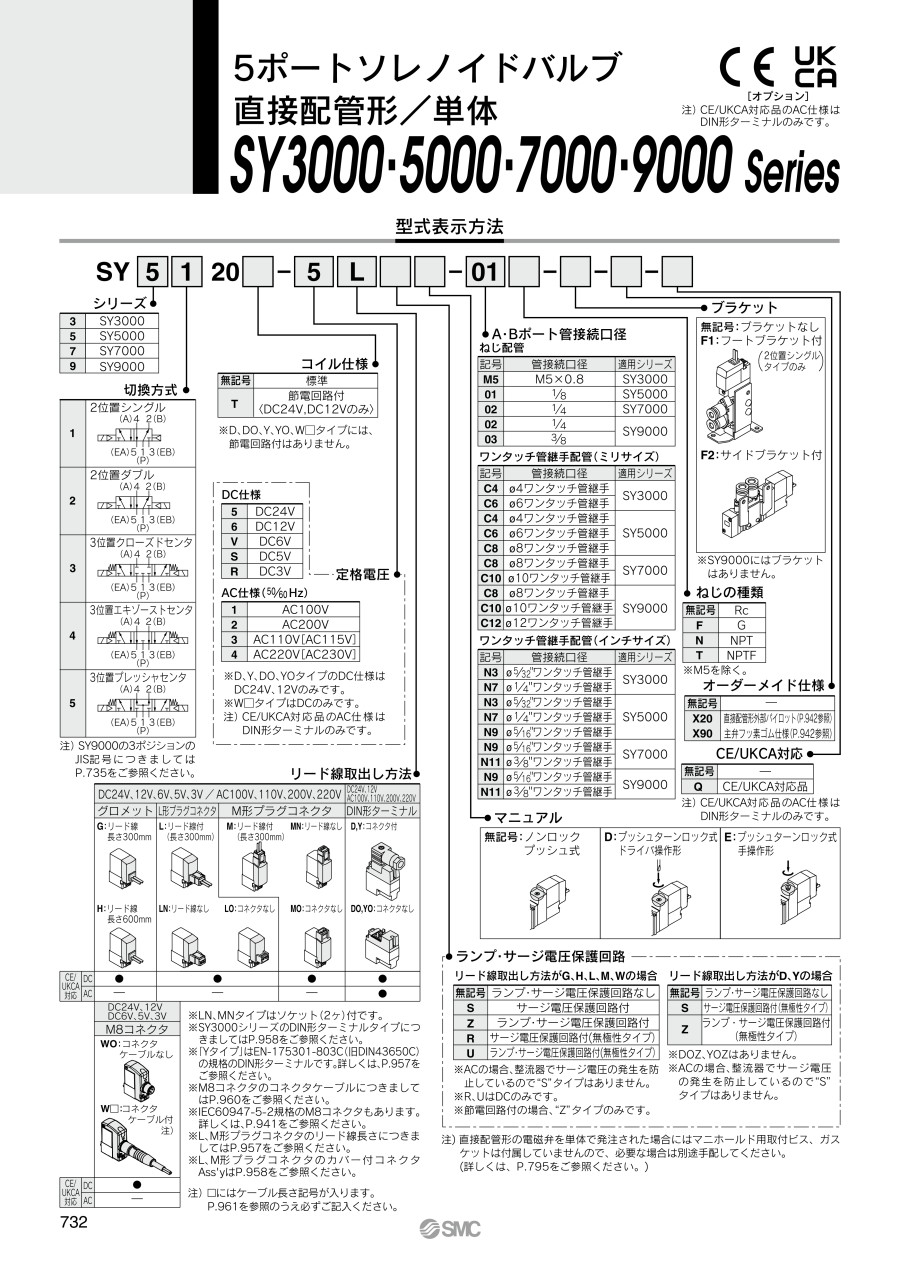

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,970円 ( 13,167円 ) | 5日目 |
12,157円 ( 13,373円 ) | 9日目 |
11,970円 ( 13,167円 ) | 15日目 |
11,832円 ( 13,015円 ) | 15日目 |
12,157円 ( 13,373円 ) | 9日目 |
12,293円 ( 13,522円 ) | 9日目 |
7,514円 ( 8,265円 ) | 6日目 |
6,857円 ( 7,543円 ) | 5日目 |
7,939円 ( 8,733円 ) | 9日目 |
7,218円 ( 7,940円 ) | 9日目 |
8,595円 ( 9,455円 ) | 9日目 |
7,830円 ( 8,613円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
7,711円 ( 8,482円 ) | 6日目 |
7,513円 ( 8,264円 ) | 9日目 |
8,320円 ( 9,152円 ) | 9日目 |
8,594円 ( 9,453円 ) | 9日目 |
8,583円 ( 9,441円 ) | 9日目 |
8,900円 ( 9,790円 ) | 9日目 |
5,939円 ( 6,533円 ) | 6日目 |
6,982円 ( 7,680円 ) | 9日目 |
6,851円 ( 7,536円 ) | 5日目 |
7,304円 ( 8,034円 ) | 15日目 |
6,533円 ( 7,186円 ) | 15日目 |
6,904円 ( 7,594円 ) | 15日目 |
6,321円 ( 6,953円 ) | 9日目 |
6,965円 ( 7,662円 ) | 9日目 |
6,628円 ( 7,291円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
6,976円 ( 7,674円 ) | 9日目 |
7,411円 ( 8,152円 ) | 9日目 |
6,670円 ( 7,337円 ) | 15日目 |
7,304円 ( 8,034円 ) | 9日目 |
6,173円 ( 6,790円 ) | 6日目 |
7,127円 ( 7,840円 ) | 15日目 |
7,240円 ( 7,964円 ) | 在庫品1日目当日出荷可能 |
6,904円 ( 7,594円 ) | 9日目 |
6,858円 ( 7,544円 ) | 9日目 |
6,445円 ( 7,090円 ) | 9日目 |
7,041円 ( 7,745円 ) | 9日目 |
7,078円 ( 7,786円 ) | 9日目 |
7,288円 ( 8,017円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,181円 ( 7,899円 ) | 9日目 |
7,401円 ( 8,141円 ) | 9日目 |
6,965円 ( 7,662円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
7,406円 ( 8,147円 ) | 9日目 |
6,643円 ( 7,307円 ) | 9日目 |
7,401円 ( 8,141円 ) | 9日目 |
7,504円 ( 8,254円 ) | 9日目 |
6,535円 ( 7,189円 ) | 19日目 |
6,445円 ( 7,090円 ) | 9日目 |
7,507円 ( 8,258円 ) | 9日目 |
7,691円 ( 8,460円 ) | 9日目 |
7,309円 ( 8,040円 ) | 9日目 |
7,509円 ( 8,260円 ) | 9日目 |
7,304円 ( 8,034円 ) | 9日目 |
6,533円 ( 7,186円 ) | 9日目 |
6,858円 ( 7,544円 ) | 9日目 |
詳細情報
基本情報
5ポートソレノイドバルブ 直接配管形 単体 SY5000シリーズです。
【カタログはこちらをご参照ください】
P.404 直接配管形
P.623 オーダメイド仕様 IEC60947-5-2規格品M8形コネクタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
5ポートソレノイドバルブ 直接配管形 単体 SY7000シリーズ
ソレノイドバルブです。保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。マニホールドバリエーションも豊富です。
SMC
5ポートソレノイドバルブ 弾性体シール SYJ5000シリーズ
ソレノイドバルブです。パイロット弁カバーにステンレス材を使用して強度を向上しました。さらに、取り付けねじもM1.7からM2にして取り付けに対しても強度を向上しました。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
Dタイプの端子間ピッチが9.4mm、Yタイプの端子間ピッチが8mmになります。
Dタイプがアジア・アメリカを中心としたDINで、Yタイプがヨーロッパ中心のDINです。
（VFシリーズのDIN形D/Yタイプとは端子間ピッチが異なります）
リード線の赤がプラス（＋）で、黒がマイナス（－）になります。
SYプラグインタイプも、サージ電圧保護回路付のS/Z/NS/NZの場合は、極性があります。
リード線取出し方法が、DINコネクタタイプはサージ電圧保護回路付のSかZの場合でも極性はありません。
詳細は、SY各シリーズの製品個別注意事項を参照ください。
