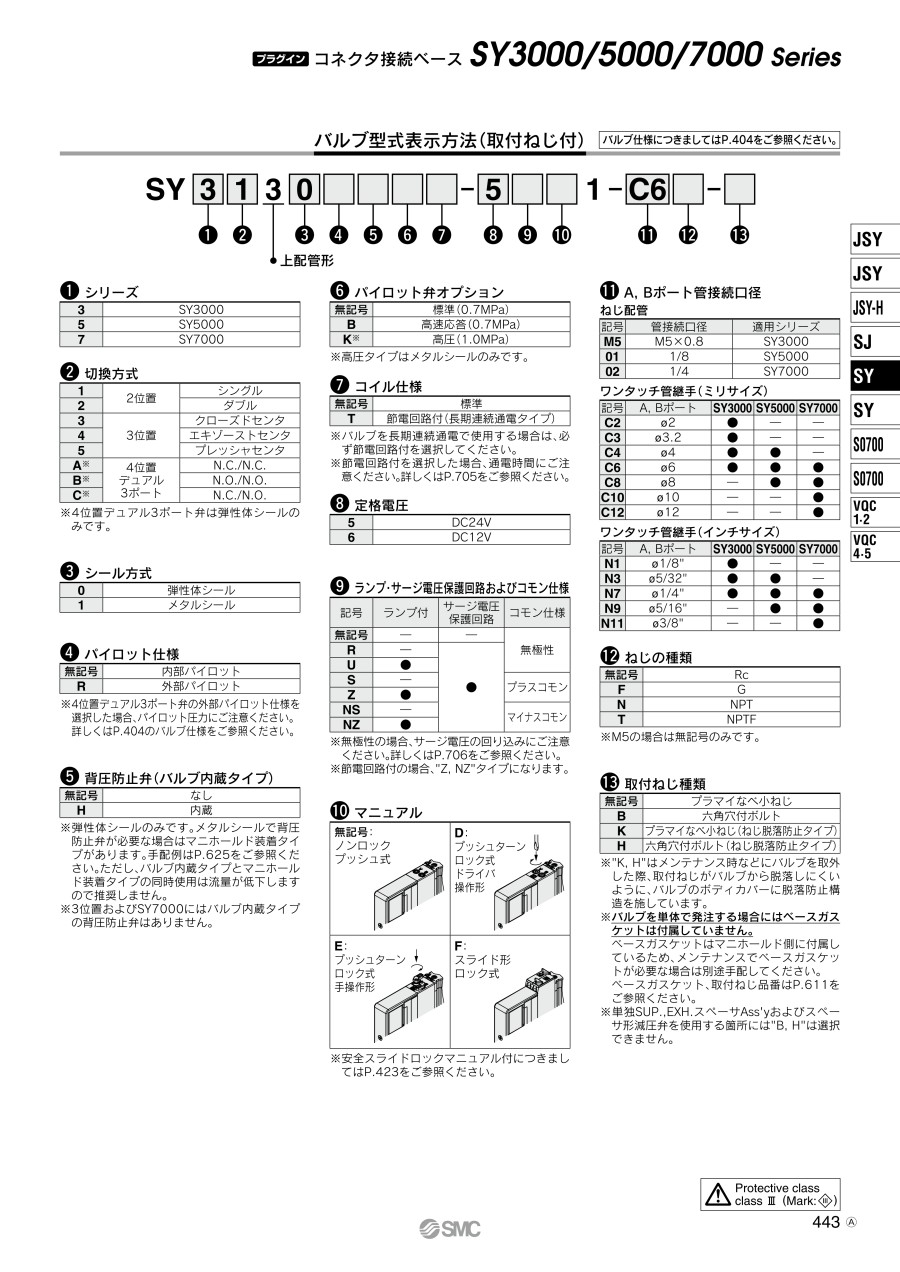

5ポートソレノイドバルブ プラグイン 上配管形 SY3000・SY5000・SY7000シリーズ

製品仕様

切り換え方式

• 2位置：シングル、ダブル
• 3位置：クローズドセンタ、エキゾーストセンタ、プレッシャセンタ
• 4位置（デュアル3ポート）：N.C./N.C.、N.O./N.O.、N.C./N.O.※4位置デュアル3ポート弁は弾性体シールのみです。

※本製品はバルブ単体となります。マニホールド等は付属しておりません。

仕様

※メタルシールの場合は使用環境に制限がありますので、製品個別注意事項（カタログP.389）をご参照ください。

注1）節電回路付きの場合は、5Hz以下でご使用ください。
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
DINレール取り付けタイプのマニホールドの固定につきましてはカタログP.394をご参照ください。
注3）S、ZおよびTタイプ（節電回路付き）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
S、Zタイプ：DC24V／-7～+10%、DC12V／-4%～+10%
Tタイプ：DC24V／-8～+10%、DC12V：-6～+10%
注4）詳細はカタログP.391をご参照ください。

マニュアル詳細図

ノンロック プッシュ式

プッシュターン ロック式 ドライバ 操作形

プッシュターン ロック式 手操作形

スライド形 ロック式

注意・禁止事項

• ※ 商品画像は代表画像の場合がございます。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
