5ポートソレノイドバルブ プラグイン ベース配管形 SY3000・5000・7000シリーズ
- 通常単価(税別)
- 6,131円～13,183円
- 税込単価
- 6,744円～14,501円
5ポートソレノイドバルブプラグインコネクタ接続ベース、ベース配管形SY3000...
詳細情報を確認する- 種類
- 電磁弁
- 設置方法
- マニホールドベース
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
ご注意
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

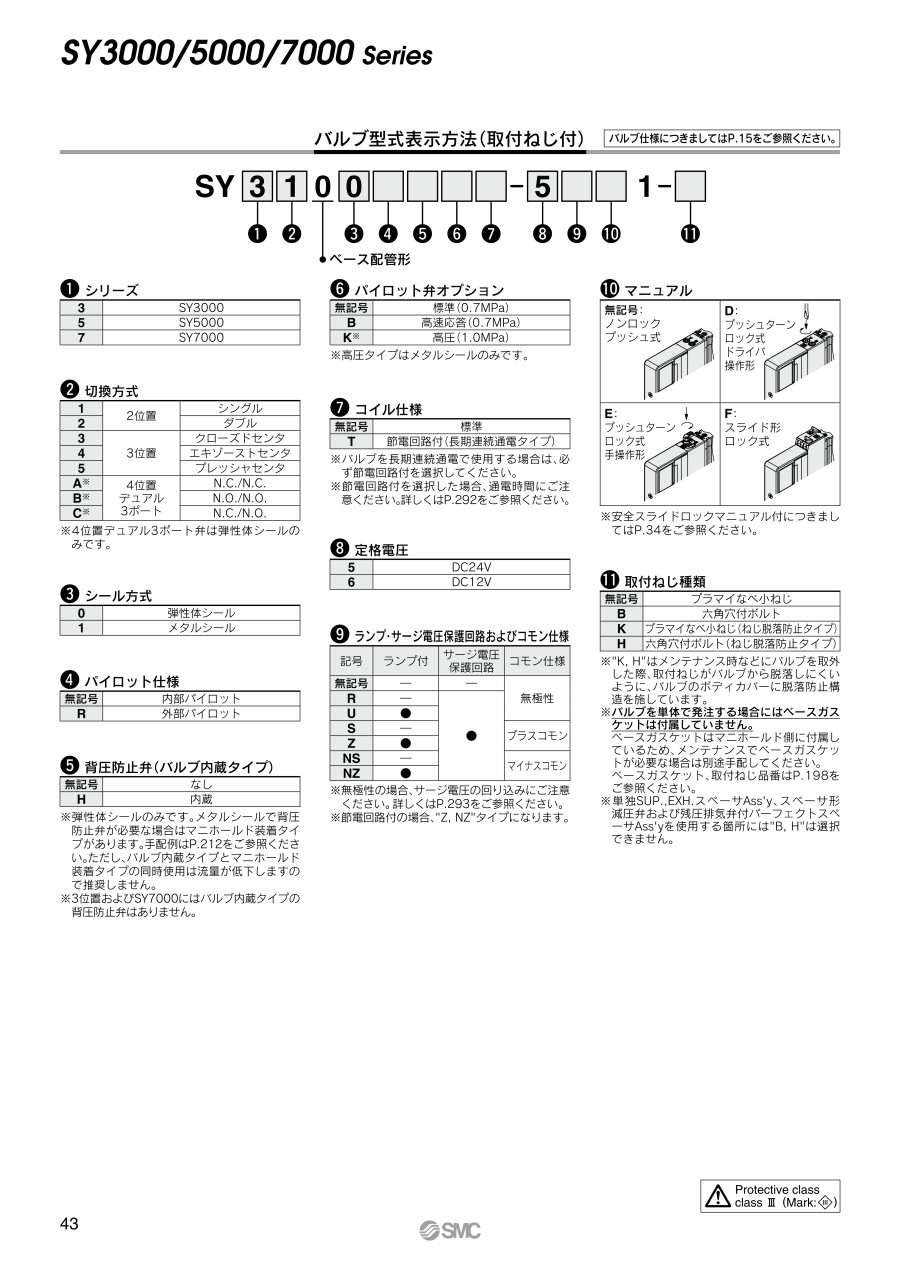

マニホールドアセンブリの表示方法（手配例）表示例（SS5Y3-50F2-□の場合）
手配例
- SS5Y3-50F2-05D-C6：1set（50型5連マニホールドベース品番）
- SY3100-5U1-NA：3set（2位置シングル品番）
- SY3200-5U1-NA：1set（2位置ダブル品番）
- SY3300-5U1-NA：1set（3位置クローズドセンタ品番）
- ※ バルブ連数はD側から1連目となります。なお、配列が複雑になる場合はマニホールド仕様書にてご確認ください。
- ※ 上配管形のバルブを搭載する場合には、デジタルカタログをご確認の上ご選定ください。その際、ベース側のA、Bポートにも出力されますのでご注意ください。ベース側のA、Bポートにプラグ等が必要な場合は、マニホールド仕様書にてご確認ください。
- ※ 本製品はバルブ単体となります。マニホールドベース等は付属しません。
マニュアル
無記号：ノンロック プッシュ式の外観
D：プッシュターン ロック式 ドライバ 操作形の外観
E：プッシュターン ロック式 手操作形の外観
F：スライド形 ロック式の外観
切換方式
| 1 | 2位置 | シングル |
|---|---|---|
| 2 | ダブル | |
| 3 | 3位置 | クローズドセンタ |
| 4 | エキゾーストセンタ | |
| 5 | プレッシャセンタ | |
| A※ | 4位置デュアル3ポート | N.C.／N.C. |
| B※ | N.O.／N.O. | |
| C※ | N.C.／N.O. |
※4位置デュアル3ポート弁は弾性体シールのみです。
パイロット弁オプション
| 無記号 | 標準（0.7MPa） |
|---|---|
| B | 高速応答（0.7MPa） |
| K※ | 高圧（1.0MPa） |
※高圧タイプはメタルシールのみです。
製品仕様
| 記号 | ランプ付 | サージ電圧 保護回路 | コモン仕様 |
|---|---|---|---|
| 無記号 | - | - | 無極性 |
| R | - | ● | |
| U | ● | ||
| S | - | プラスコモン | |
| Z | ● | ||
| NS | - | マイナスコモン | |
| NZ | ● |
※節電回路付きの場合、Z、NZタイプになります。
取り付けねじ種類
| 無記号 | プラマイなべ小ねじ |
|---|---|
| B | 六角穴付ボルト |
| K | プラマイなべ小ねじ（ねじ脱落防止タイプ） |
| H | 六角穴付ボルト（ねじ脱落防止タイプ） |
- ※ K、Hはメンテナンス時などにバルブを取り外した際、取り付けねじがバルブから脱落しにくいように、バルブのボディカバーに脱落防止構造を施しています。
- ※ バルブを単体で発注する場合にはベースガスケットは付属していません。ベースガスケットはマニホールド側に付属しているため、メンテナンスでベースガスケットが必要な場合は別途手配してください。ベースガスケット、取り付けねじ品番はデジタルカタログをご参照ください。
- ※ 単独SUP.、EXH.スペーサAss'y、スペーサ形減圧弁および残圧排気弁付パーフェクトスペーサAss'yを使用する箇所にはB、Hは選択できません。
※上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,135円 ( 13,349円 ) | 19日目 |
9,910円 ( 10,901円 ) | 6日目 |
10,378円 ( 11,416円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
10,938円 ( 12,032円 ) | 19日目 |
10,537円 ( 11,591円 ) | 6日目 |
10,058円 ( 11,064円 ) | 6日目 |
7,029円 ( 7,732円 ) | 6日目 |
6,595円 ( 7,255円 ) | 19日目 |
7,138円 ( 7,852円 ) | 6日目 |
6,595円 ( 7,255円 ) | 19日目 |
6,588円 ( 7,247円 ) | 6日目 |
7,029円 ( 7,732円 ) | 6日目 |
6,217円 ( 6,839円 ) | 19日目 |
6,131円 ( 6,744円 ) | 19日目 |
6,577円 ( 7,235円 ) | 6日目 |
6,778円 ( 7,456円 ) | 6日目 |
6,311円 ( 6,942円 ) | 19日目 |
6,666円 ( 7,333円 ) | 19日目 |
7,108円 ( 7,819円 ) | 6日目 |
6,919円 ( 7,611円 ) | 19日目 |
6,637円 ( 7,301円 ) | 19日目 |
6,637円 ( 7,301円 ) | 19日目 |
7,065円 ( 7,772円 ) | 19日目 |
9,653円 ( 10,618円 ) | 19日目 |
10,548円 ( 11,603円 ) | 6日目 |
9,951円 ( 10,946円 ) | 6日目 |
9,491円 ( 10,440円 ) | 6日目 |
10,147円 ( 11,162円 ) | 6日目 |
9,769円 ( 10,746円 ) | 6日目 |
9,655円 ( 10,621円 ) | 6日目 |
9,655円 ( 10,621円 ) | 6日目 |
9,948円 ( 10,943円 ) | 19日目 |
10,048円 ( 11,053円 ) | 6日目 |
11,057円 ( 12,163円 ) | 19日目 |
9,956円 ( 10,952円 ) | 6日目 |
10,239円 ( 11,263円 ) | 19日目 |
9,769円 ( 10,746円 ) | 6日目 |
10,343円 ( 11,377円 ) | 19日目 |
12,026円 ( 13,229円 ) | 19日目 |
11,930円 ( 13,123円 ) | 6日目 |
9,817円 ( 10,799円 ) | 19日目 |
10,588円 ( 11,647円 ) | 6日目 |
10,378円 ( 11,416円 ) | 19日目 |
10,669円 ( 11,736円 ) | 19日目 |
10,197円 ( 11,217円 ) | 6日目 |
10,988円 ( 12,087円 ) | 6日目 |
10,691円 ( 11,760円 ) | 19日目 |
10,989円 ( 12,088円 ) | 6日目 |
10,010円 ( 11,011円 ) | 19日目 |
9,910円 ( 10,901円 ) | 19日目 |
11,990円 ( 13,189円 ) | 19日目 |
10,784円 ( 11,862円 ) | 6日目 |
12,288円 ( 13,517円 ) | 19日目 |
11,292円 ( 12,421円 ) | 19日目 |
10,517円 ( 11,569円 ) | 6日目 |
10,302円 ( 11,332円 ) | 19日目 |
10,197円 ( 11,217円 ) | 19日目 |
10,988円 ( 12,087円 ) | 6日目 |
10,989円 ( 12,088円 ) | 6日目 |
