5ポートソレノイドバルブ プラグイン SY3/5/7000シリーズ 単体・サブプレートタイプ

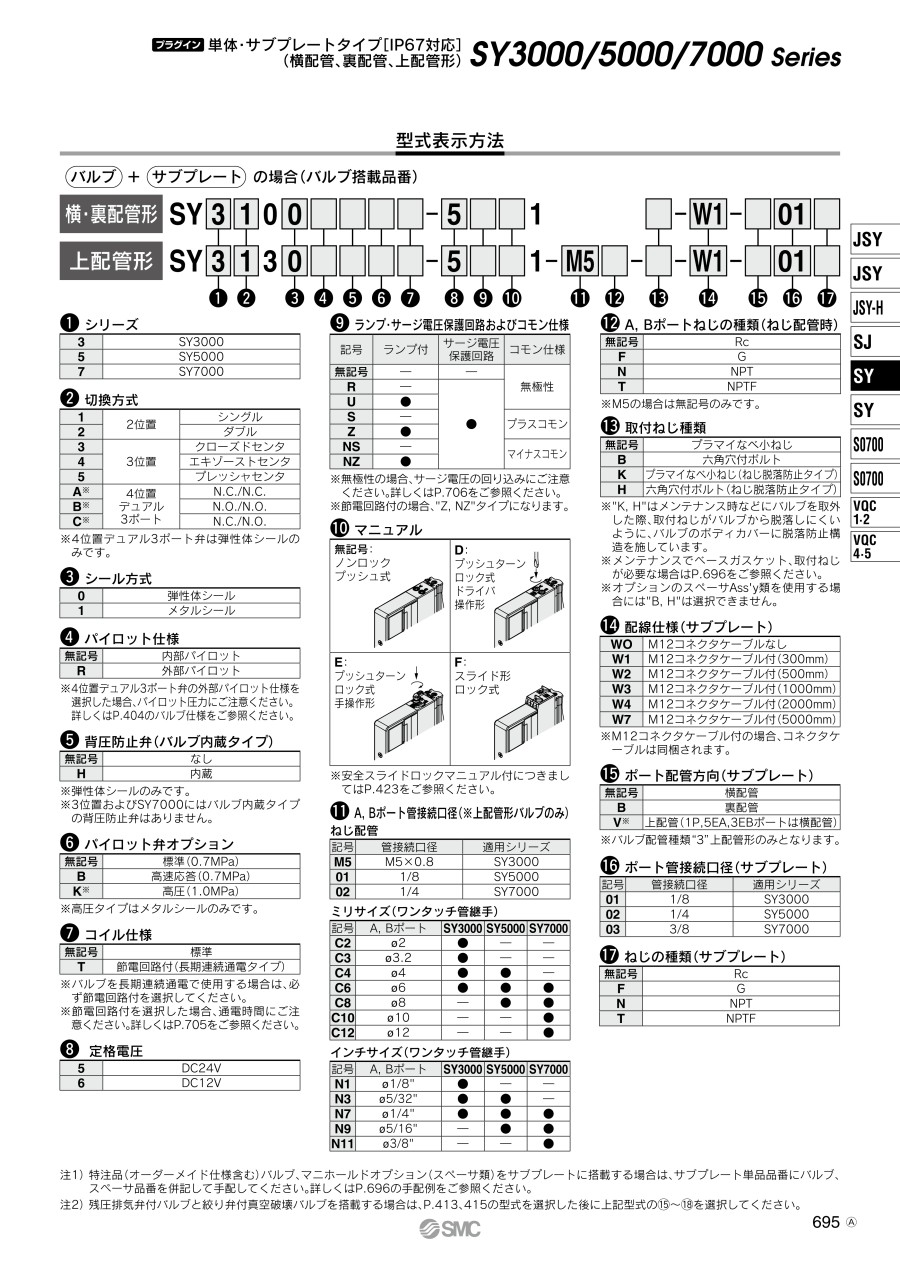

製品仕様

SY3000

φ2（直径2mm）φ3.2（直径3.2mm）、φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）の継手を接続可能

• ※ M10／M11型マニホールドの場合

SY5000

φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）の継手を接続可能

SY7000

φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）の継手を接続可能

仕様

• ※ メタルシールの場合は使用環境に制限がありますので、製品個別注意事項をご参照ください。

注1）節電回路付の場合は、5Hz以下でご使用ください。
注2）耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
DINレール取付タイプのマニホールドの固定につきましては該当ページをご参照ください。
注3）S、ZおよびTタイプ（節電回路付）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。

• S、Zタイプ：DC24V：-7～+10%、DC12V：-4～+10%
• Tタイプ：DC24V：-8～+10%、DC12V：-6～+10%

注4）詳細は該当ページをご参照ください。

商品特長詳細

配線・配管・操作を一方向に集約

裏配管を用意（A、Bポート）省スペース

1つのボディに2つの3ポート弁内蔵

• A側、B側の3ポート弁がそれぞれ独立して作動可能。
• 3ポート弁で使用する場合、今までの半分の連数で済む。
• 4位置5ポート弁としても使用できる。
• A側、B側個別に背圧を防止できる背圧防止弁付も用意。

シリーズ	Ａ側	Ｂ側
SY□A00 SY□A30	N.C.弁	N.C.弁
SY□B00 SY□B30	N.O.弁	N.O.弁
SY□C00 SY□C30	N.C.弁	N.O.弁

注意・禁止事項

• ※ その他バルブ構造図や外形図につきましては、カタログを参照してください。
