3ポートソレノイドバルブ 直接配管形 弾性体シール VZ100シリーズ
- 通常単価(税別)
- 147円～5,379円
- 税込単価
- 162円～5,917円
【特長】・真空に使用可能-100kPaまで・低消費電力：1.8WDC・弾性体シ...
詳細情報を確認する商品情報
外形図
単位：mm

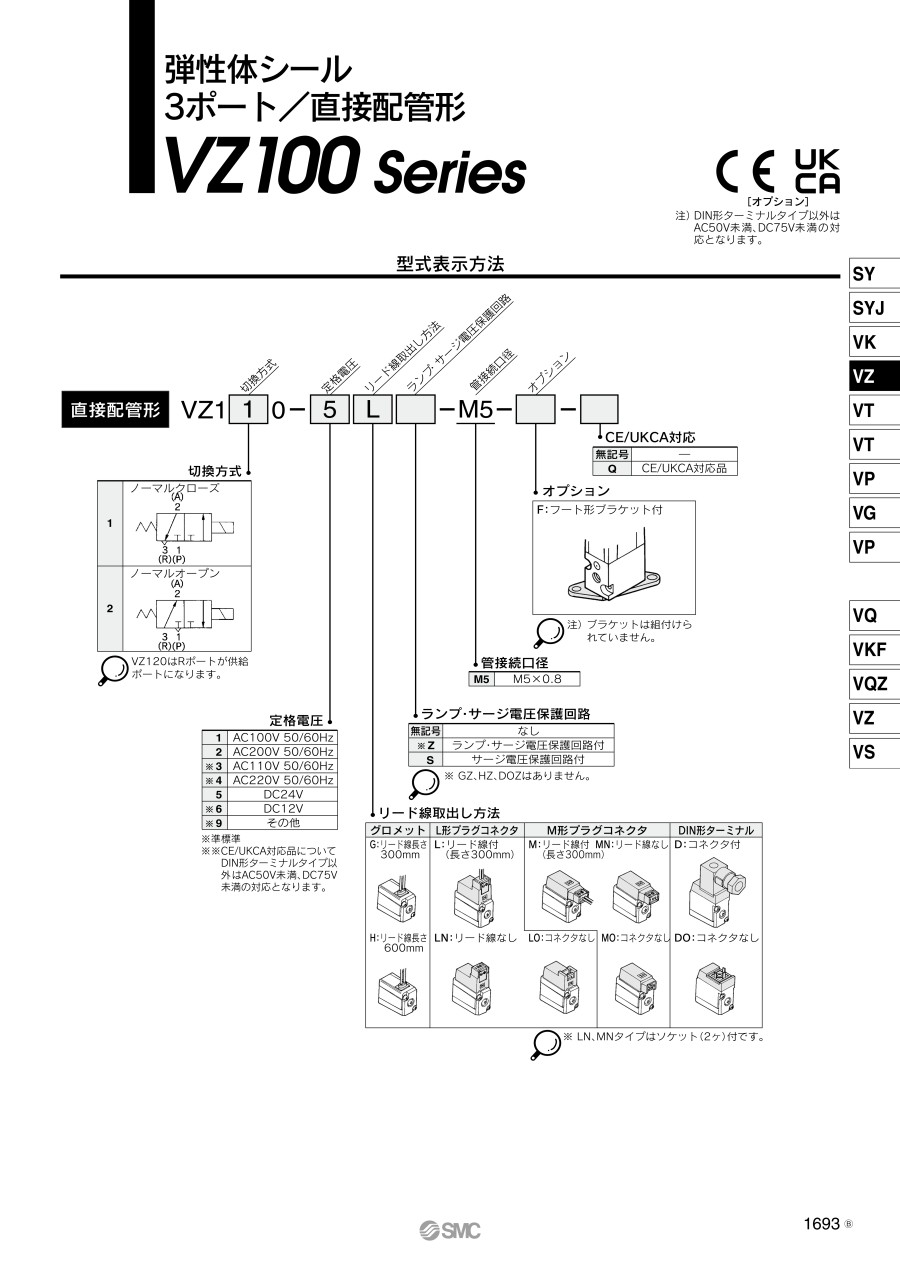

グロメット（G）（H） VZ1□0-□G/H-M5（-F）
L形プラグコネクタ（L） VZ1□0-□L□-M5
M形プラグコネクタ（M）VZ1□0-□M□-M5
DIN形ターミナル（D）VZ1□0-□D□-M5
- ※ □内の数字はランプ・サージ電圧保護回路付きの場合。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
製品仕様
直接配管形
■JIS記号
切換方式：ノーマルクローズ
切換方式：ノーマルオープン
※VZ120はRポートが供給ポートになります。
仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 下表参照 |
| 周囲温度及び使用流体温度℃ | -10～+50（ただし凍結なきこと。） |
| 注1）応答時間 ms | 15以下 |
| 最大作動頻度 Hz | 15 |
| 流量特性 | 下表参照 |
| 手動操作 | ノンロックプッシュ式 |
| 給油 | 不要 |
| 取付姿勢 | 自由 |
| 注2）耐衝撃/耐振動 m/s2 | 300/50 |
| 保護構造 | 防塵 |
注1）JIS B 8374-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
ソレノイド仕様
| リード線取出し方法 | グロメット（G）・（H）、L形プラグコネクタ（L）、M形プラグコネクタ（M）、DIN形ターミナル（D） | ||
|---|---|---|---|
| コイル定格電圧 V | AC50/60Hz | 100、200、24、48、110、220 | |
| DC | 24、6、12、48 | ||
| 許容電圧変動 ％ | 定格電圧の-15～+10 | ||
| 注）消費電力 W ［電流値mA］ | DC | 1.8（ランプ付2.1）［DC24V：75（ランプ付87.5）］ | |
| 注）皮相電力 VA ［電流値mA］ | AC | 起動 | 4.5/50Hz、4.2/60Hz ［AC100V：45/50Hz、42/60Hz］ ［AC200V：22.5/50Hz、21/60Hz］ |
| 励磁 | 3.5/50Hz、3/60Hz ［AC100V：35/50Hz、30/60Hz］ ［AC200V：17.5/50Hz、15/60Hz］ | ||
| サージ電圧保護回路 | DC：ダイオード、AC：ZNR | ||
| インジケータランプ | DC：LED（赤）、AC：ネオン球 | ||
注）定格電圧時
使用圧力範囲および質量
| バルブ型番 | 切換方式 | 使用圧力範囲 | 真空仕様MPa | 管接続口径 | 注）質量 g | ||
|---|---|---|---|---|---|---|---|
| MPa | 1（P）ポート | 3（R）ポート | |||||
| 直接配管形 | VZ110 | N.C. | 0～+0.7 | -27kPa～+0.6 | -100kPa～0 | M5×0.8 | 70 |
| VZ120 | N.O. | 0～+0.5 | -100kPa～0 | -100kPa～+0.4 | |||
注）グロメットタイプの質量です。
流量特性表
| バルブ型番 | 切換方式 | 管接続口径 | 流量特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 供給側 〔N.C.：1→2（P→A）〕 〔N.O.：3→2（R→A）〕 | 排気側 〔N.C.：2→3（A→R）〕 〔N.O.：2→1（A→P）〕 | ||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | ||||
| 直接配管形 | VZ110 | N.C. | M5×0.8 | 0.11 | 0.026 | 0.023 | 0.19 | 0.071 | 0.042 |
| VZ120 | N.O. | 0.19 | 0.071 | 0.042 | 0.13 | 0.18 | 0.031 | ||
構造
VZ110（N.C.タイプ）/JIS記号/非通電時
VZ120（N.O.タイプ）/JIS記号/非通電時
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| （1） | ボディ | ZDC | プラチナシルバ | |
| （2） | プッシュロッド | 樹脂 | - | |
| （3） | EXHポペット | NBR | - | |
| （4） | N.C. | バックアップスプリング | SUS | - |
| N.O. | ポペットスプリング | |||
| （5） | ソレノイドAss'y | エポキシモールド SUS | VZ110 | |
| （6） | ソレノイドAss'y | エポキシモールド SUS | VZ120 | |
| （7） | Oリング | NBR | VZ300 VZ500 シリーズと共通 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
147円 ( 162円 ) | 6日目 |
4,059円 ( 4,465円 ) | 9日目 |
3,608円 ( 3,969円 ) | 15日目 |
3,935円 ( 4,329円 ) | 15日目 |
4,465円 ( 4,912円 ) | 9日目 |
3,681円 ( 4,049円 ) | 15日目 |
4,445円 ( 4,890円 ) | 9日目 |
4,726円 ( 5,199円 ) | 15日目 |
3,898円 ( 4,288円 ) | 9日目 |
4,045円 ( 4,450円 ) | 9日目 |
4,541円 ( 4,995円 ) | 9日目 |
3,898円 ( 4,288円 ) | 9日目 |
4,307円 ( 4,738円 ) | 6日目 |
5,379円 ( 5,917円 ) | 9日目 |
5,339円 ( 5,873円 ) | 9日目 |
4,058円 ( 4,464円 ) | 在庫品1日目当日出荷可能 |
3,784円 ( 4,162円 ) | 6日目 |
3,739円 ( 4,113円 ) | 6日目 |
3,748円 ( 4,123円 ) | 6日目 |
3,701円 ( 4,071円 ) | 6日目 |
4,266円 ( 4,693円 ) | 9日目 |
4,213円 ( 4,634円 ) | 9日目 |
3,856円 ( 4,242円 ) | 9日目 |
4,037円 ( 4,441円 ) | 9日目 |
4,233円 ( 4,656円 ) | 9日目 |
3,926円 ( 4,319円 ) | 6日目 |
4,719円 ( 5,191円 ) | 5日目 |
4,679円 ( 5,147円 ) | 9日目 |
4,719円 ( 5,191円 ) | 在庫品1日目当日出荷可能 |
4,423円 ( 4,865円 ) | 6日目 |
3,880円 ( 4,268円 ) | 6日目 |
3,856円 ( 4,242円 ) | 9日目 |
4,065円 ( 4,472円 ) | 9日目 |
3,926円 ( 4,319円 ) | 6日目 |
4,455円 ( 4,901円 ) | 3日目 |
4,264円 ( 4,690円 ) | 6日目 |
3,681円 ( 4,049円 ) | 6日目 |
4,137円 ( 4,551円 ) | 9日目 |
4,347円 ( 4,782円 ) | 9日目 |
4,726円 ( 5,199円 ) | 9日目 |
4,593円 ( 5,052円 ) | 9日目 |
4,288円 ( 4,717円 ) | 6日目 |
4,455円 ( 4,901円 ) | 9日目 |
3,608円 ( 3,969円 ) | 9日目 |
4,217円 ( 4,639円 ) | 9日目 |
3,459円 ( 3,805円 ) | 6日目 |
3,789円 ( 4,168円 ) | 6日目 |
3,701円 ( 4,071円 ) | 19日目 |
3,849円 ( 4,234円 ) | 9日目 |
4,427円 ( 4,870円 ) | 6日目 |
4,761円 ( 5,237円 ) | 9日目 |
4,732円 ( 5,205円 ) | 9日目 |
4,445円 ( 4,890円 ) | 9日目 |
詳細情報
基本情報
【特長】
・真空に使用可能-100kPaまで
・低消費電力：1.8WDC
・弾性体シール
・3ポート/直接配管形
・管接続口径：M5×0.8
・切換方式：ノーマルクローズ（VZ110）/ノーマルオープン（VZ120）
・CE対応：なし（無記号）/CE対応品（Q）
・オプション：なし（無記号）/フート形ブラケット付き（F）
（ブラケットは組み付けられていません）
