3ポートソレノイドバルブ VQ100シリーズ

外形図

単位：mm

グロメット：VQ1□0□-□G□-M5（M3）

• ※ （ ）内寸法は、M3の場合を示します。
• ※ 破線はロック式マニュアルの場合を示します。

L形プラグコネクタ：VQ1□0□-□L□-M5（M3）

• ※ （ ）内寸法は、M3の場合を示します。
• ※ 破線はラッチング、AC、大流量の場合を示します。
• ※ 一点鎖線はロック式マニュアル、およびプッシュロック式マニュアル（ラッチング）の場合を示します。

製品仕様

外観1

外観2

外観3

注1）JIS B 8374-1993による。ランプ・サージ電圧保護回路付きの値（クリーンエアのこと）。バラツキ精度±1ms
注2）低温の場合はドライエアを使用し､結露なきこと。
注3）ロック式は準標準仕様となります。
注4）耐衝撃：落下式衝撃試験機で可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注5）真空の場合は10-のクリーンシリーズを使用してください。3（R）ポート真空、1（P）ポート真空破壊圧力で使用できます。（3（R）と1（P）の差圧は各タイプの最高使用圧力までです。）
注6）省電力タイプのリード線取出し方法は、プラグイン、L形、M形プラグコネクタに対応します。

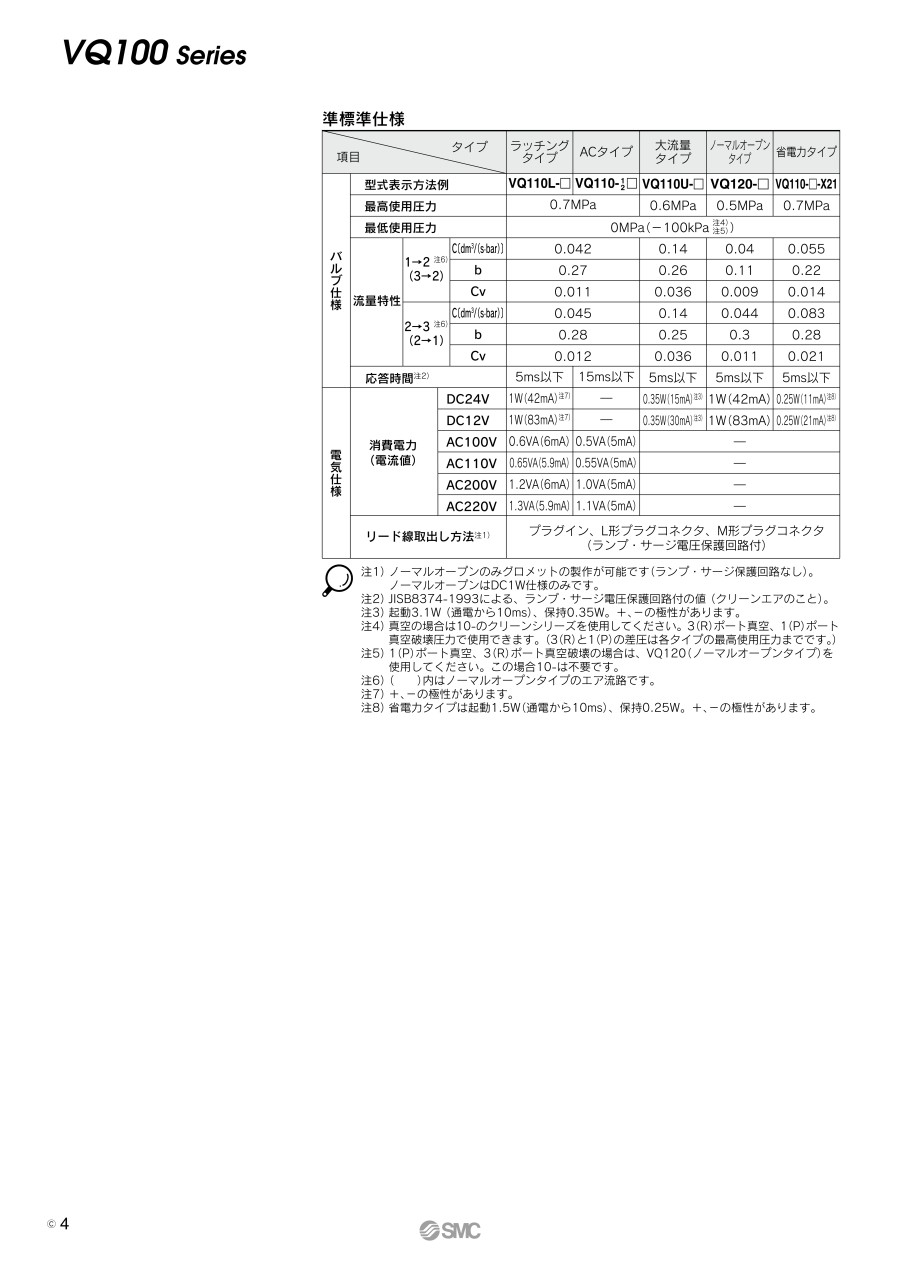

注1）ノーマルオープンのみグロメットの製作が可能です（ランプ・サージ保護回路なし）。ノーマルオープンはDC1W仕様のみです。
注2）JIS B 8374-1993による、ランプ・サージ電圧保護回路付きの値（クリーンエアのこと）。
注3）起動3.1W（通電から10ms）、保持0.35W。+、-の極性があります。
注4）真空の場合は10-のクリーンシリーズを使用してください。3（R）ポート真空、1（P）ポート真空破壊圧力で使用できます。（3（R）と1（P）の差圧は各タイプの最高使用圧力までです。）
注5）1（P）ポート真空、3（R）ポート真空破壊の場合は、VQ120（ノーマルオープンタイプ）を使用してください。この場合10-は不要です。
注6）（ ）内はノーマルオープンタイプのエア流路です。
注7）+、-の極性があります。
注8）省電力タイプは起動1.5W（通電から10ms）、保持0.25W。+、-の極性があります。

JIS記号

ノーマルクローズ

ノーマルオープン

ラッチングタイプ

構造

番号	部品名	材質
1	ソレノイドコイル	-
2	ボディ	樹脂
3	固定鉄心	SUS
4	可動鉄心Ass’y	SUS・樹脂
5	復帰スプリング	SUS
6	ポペット	NBR
7	プラマイナベ小ネジ	炭素鋼
8	インターフェイスガスケット	FKM
9	サブプレート	ZDC

注意・禁止事項

• ※ ご使用の前に必ず製品個別注意事項をお読みください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
